培新中心网架结构设计施工CAD图纸

  • 建筑设计结构形式:网架结构
  • 抗震烈度:7度抗震
  • 建筑类别:文化建筑
  • 设计使用年限:50年
  • 设计风压:0.40KN/平方米

附件详情

天津某培新中心网架结构设计施工图
该资料为:天津某培新中心网架结构设计施工图
结构型式:双层网架
节点类型:焊接球
该资料包含:
网架剖面图及网架设计说明、腹杆布置平面图、下弦杆件及球节点布置图、上弦杆件及球节点布置图、网架支座埋件布置图共5张图纸。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

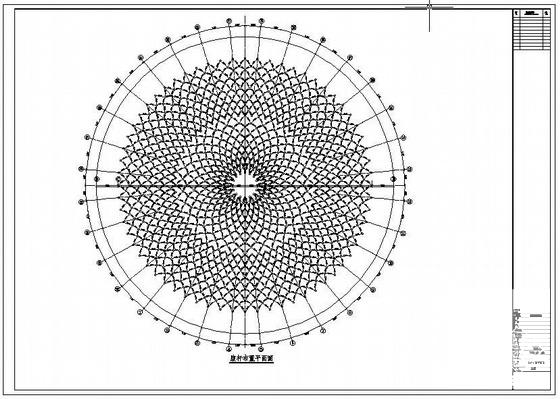

  • 网架结构设计施工 - 1
    网架结构设计施工 - 1

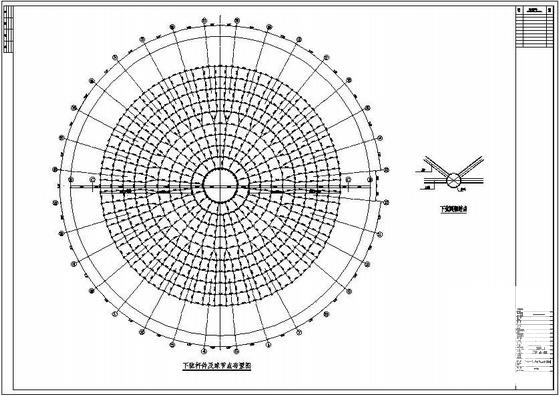

  • 网架结构设计施工 - 2
    网架结构设计施工 - 2

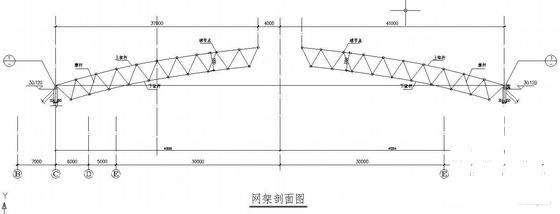

  • 网架结构设计施工 - 3
    网架结构设计施工 - 3
以上是部分截图,请下载附件后查看完整高清内容
