多层住宅楼地热辐射采暖系统设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计内容:采暖
  • 水系统:异程式
  • 项目所在地:辽宁

附件详情

一、项目概要:
项目为多层住宅楼,地上六层,总高度18m...
二、冷热源:
地热采暖热源由集中供热系统换热后供给。采暖供回水温度为60℃/50℃,连续供暖...
三、采暖系统:
1.采暖入口装置设于室外入户井内。
2.地热辐射采暖系统立管为异程式下供下回, 分户计量
3.在户内分、集水器的每支环路上设电动温控阀,实现分时控温....

图纸共11张。

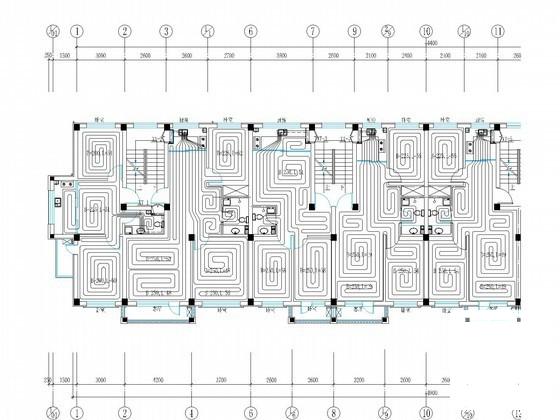

地热管道 平面布置图

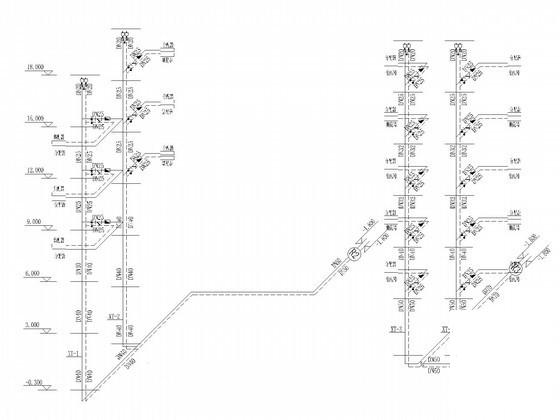

地热系统图

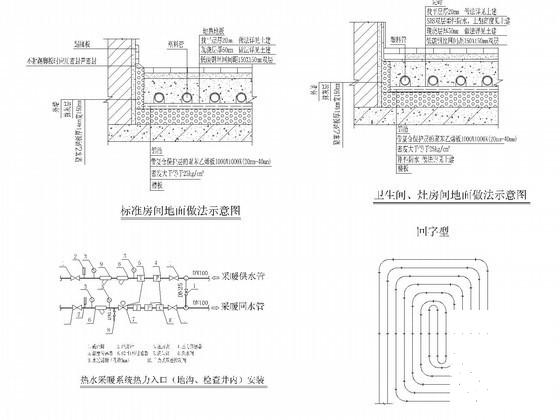

大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 住宅楼采暖系统 - 1
    住宅楼采暖系统 - 1
  • 住宅楼采暖系统 - 2
    住宅楼采暖系统 - 2
  • 住宅楼采暖系统 - 3
    住宅楼采暖系统 - 3
  • 住宅楼采暖系统 - 4
    住宅楼采暖系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
