住宅楼小区建筑采暖系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 设计内容:采暖

附件详情

一、项目概要:
项目为一住宅楼,地上8层....
二、冷热源:
该项目热源由小区锅炉房供给,热媒为85-65°C热水.....
三、采暖系统:
1.采暖制式:主干管为双管下供下回式,分户后为为水平单管跨越式。
2.冬季采暖室外计算温度:-19°C,冬季室外平均风速3.1m/s...

图纸共12张。


采暖系统图

生活给水系统图

消防给水及排水平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

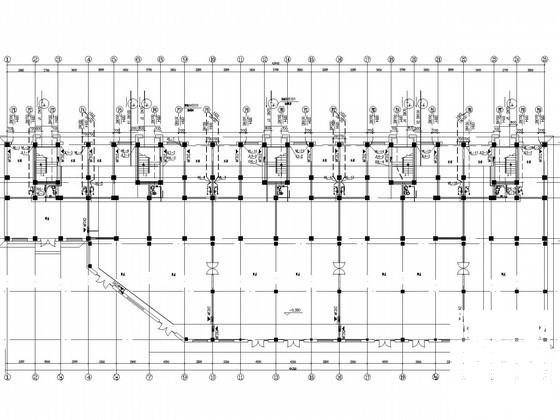

  • 住宅楼采暖设计图纸 - 1
    住宅楼采暖设计图纸 - 1

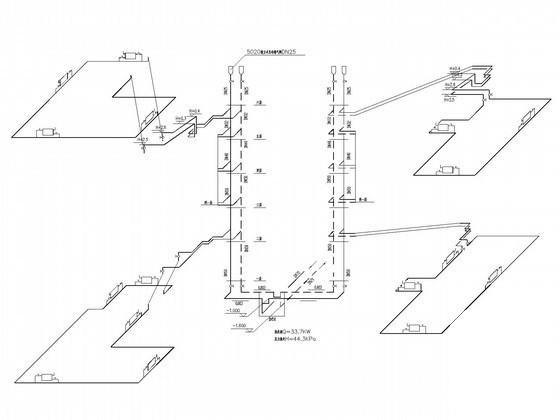

  • 住宅楼采暖设计图纸 - 2
    住宅楼采暖设计图纸 - 2

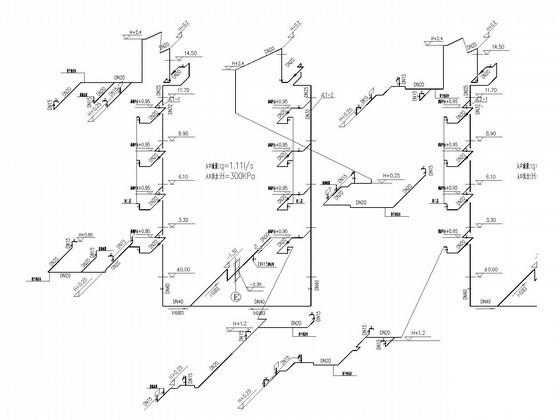

  • 住宅楼采暖设计图纸 - 3
    住宅楼采暖设计图纸 - 3

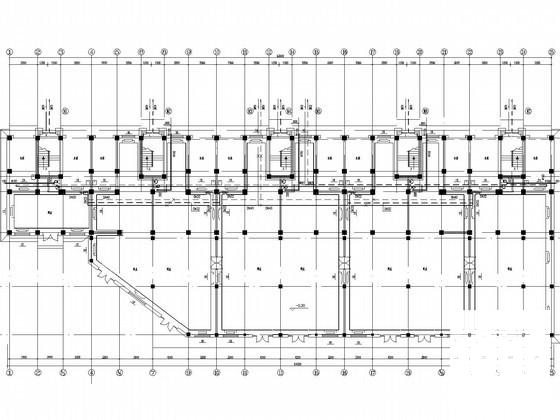

  • 住宅楼采暖设计图纸 - 4
    住宅楼采暖设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
