11层商业中心幕墙CAD施工大样图

  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:65张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙,石材幕墙
  • 幕墙支承结构:构件式幕墙,点支承幕墙
  • 玻璃幕墙:全隐框,半隐框
  • 金属幕墙:单层铝板,铝塑复合板

附件详情

绵阳某商业中心幕墙图纸
该资料为:绵阳某商业中心幕墙图纸
该项目外装方案图是按照建施图及效果图,进行点式玻璃幕墙、隐框玻璃幕墙、半隐框框玻璃幕墙、单铝板幕墙及石材幕墙的构造设计。玻璃幕墙和铝塑板幕墙,点式玻璃幕墙均按大分格要求作立面划分。
五十年一遇基本风压:0.30KN/平方米
地区地震烈度:I=7度
幕墙设计最大温差:T=80°C
该资料包含:
设计说明、立面图、各层平面图、屋顶平面图、雨蓬平面图(仰视)、雨蓬立面分格图、铝塑板幕墙展开立面图、平面图、铝塑板幕墙展开立面图、内廊石材墙面装立面分格图、予埋件面图、预埋件加工详图、预埋件剖面图、内廊石材幕墙大样图、单铝板幕墙 节点图 、干挂花岗石幕墙 节点图 、感应门、地弹门门套大样图、感应门套钢柱详图、T250驳接爪详图、铝单板幕墙局部立面图、点式玻璃幕墙 节点图 、半隐框玻璃 幕墙节点 图、石材 幕墙节点 示意图、主龙骨与次龙骨连接大样、单铝板加肋结构图、幕墙防雷连接示意图、防雷节点图共65张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

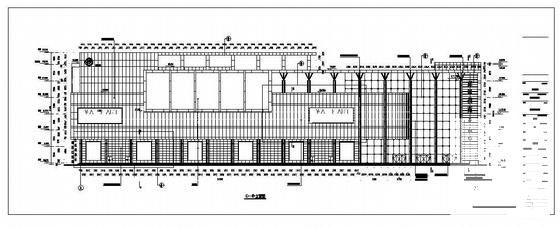

  • 幕墙大样图 - 1
    幕墙大样图 - 1

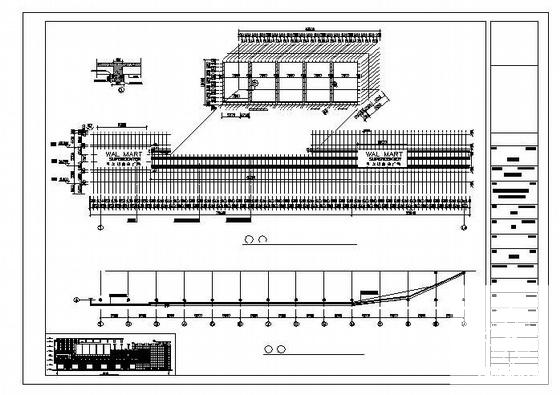

  • 幕墙大样图 - 2
    幕墙大样图 - 2

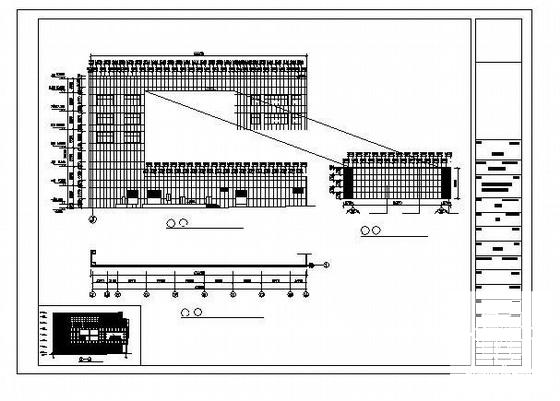

  • 幕墙大样图 - 3
    幕墙大样图 - 3

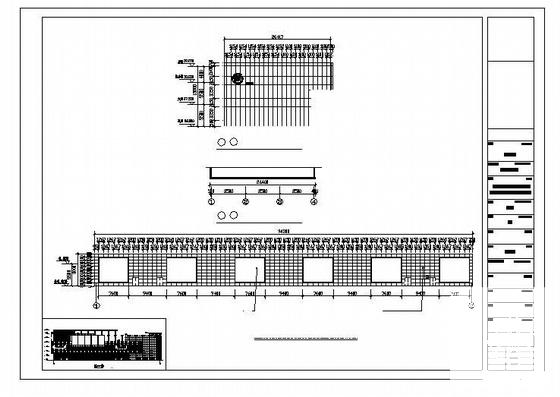

  • 幕墙大样图 - 4
    幕墙大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
