54层超高层综合体建筑设计方案(效果CAD初设图纸)

  • 建筑类别:商业综合体
  • 建筑高度类型:高层建筑,超高层建筑
  • 建筑设计结构形式:混合结构
  • 图纸设计深度 :方案(初设图)
  • 项目所在地:江苏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:119776平方米
  • 占地面积:3796平方米
  • 建筑高度:199.700m
  • 地上层数:54层
  • 地下层数:3层
  • 地下室功能:人防,车库
  • 设计效果图:有
  • 机动车辆停车位:486个
  • 非机动车停车位:3061个

附件详情

锡某超高层综合体的设计方案,裙房综合商业,有零售,影院,溜冰场,还有五星酒店的宴会厅,会议中心,高级会所。超高层7-30是办公,30层之上为五星级酒店。

工程名称:xx金座
建设地点:杭州市xx知名地产
建设单位:浙江xx发有限公司
建筑设计面积:119776m2;建筑占地面积:3796m2
项目设计规模等级:大型
设计使用年限:50年
建筑层数:地上54层、地下3层;建筑高度:199.700m
建筑防火分类:一类;耐火等级:地上一级、地下一级
地下停车泊位:机动车486个、非机动车3061个
人防工程类别:人员掩蔽工程;防护等级:核6级、常6级、防化丙级;人防建筑设计面积:3796m2
主要结构类型:混合结构;抗震设防烈度:6度

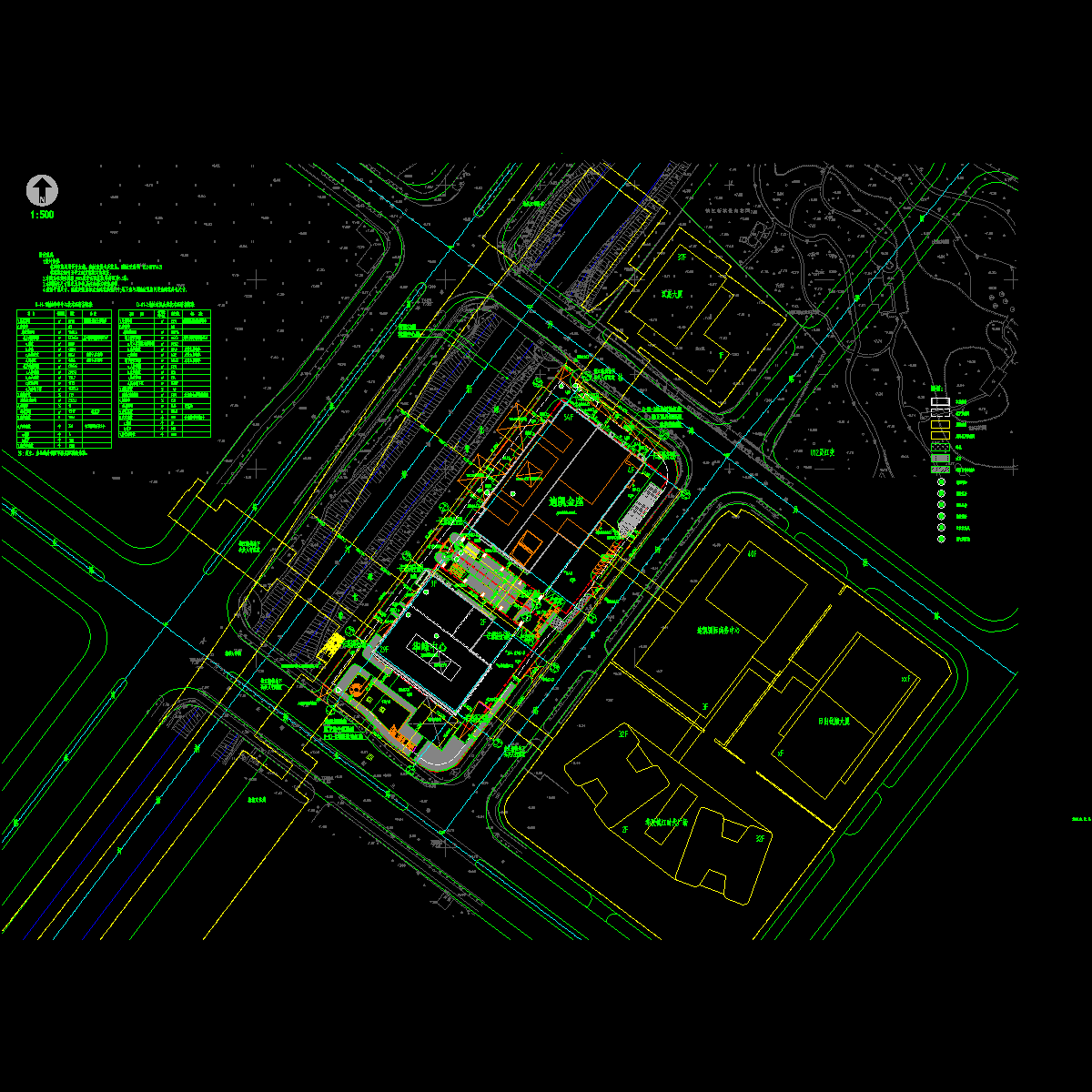

总图

平面

侧立面图

效果图

总图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

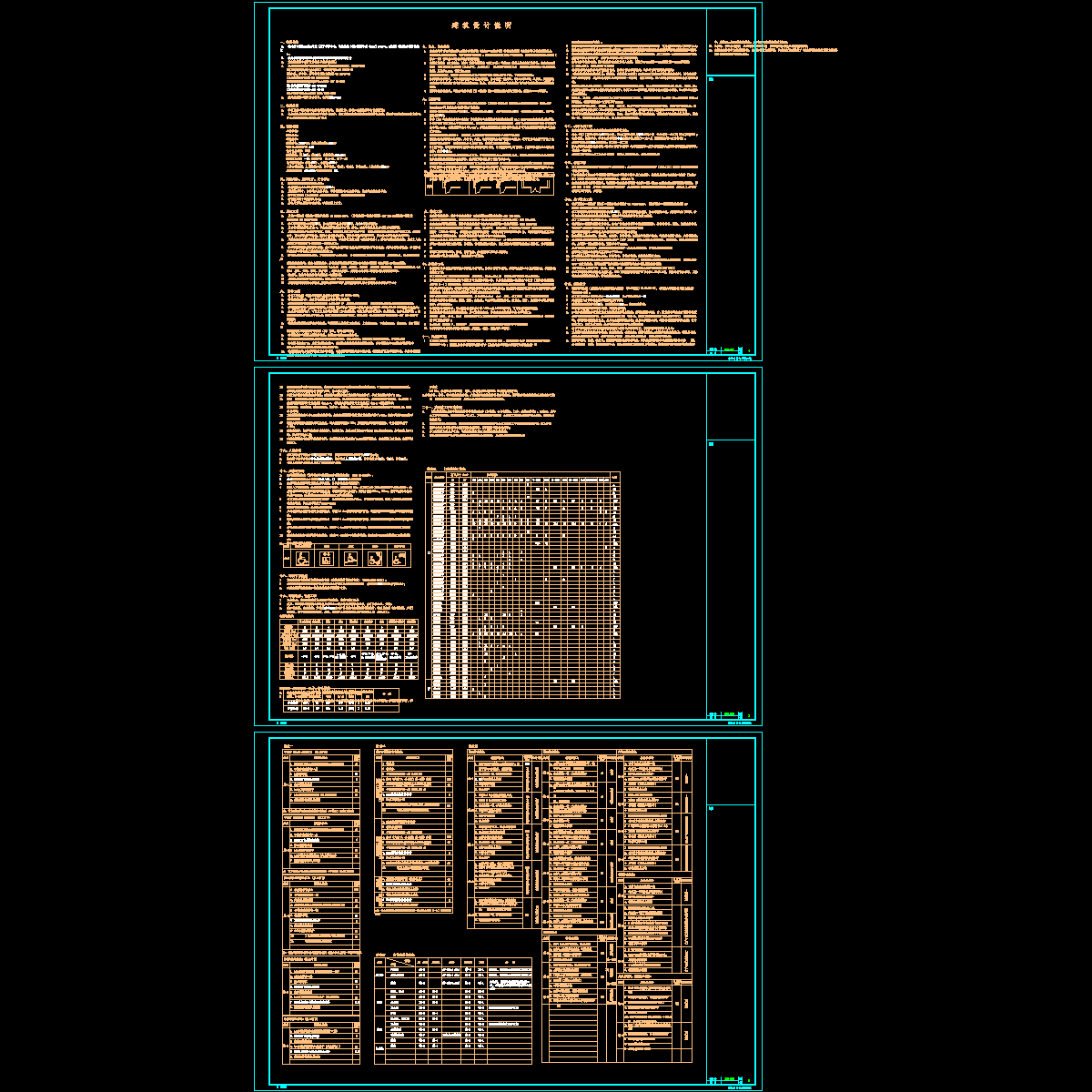

  • xx座建筑设计说明100208.dwg
    xx座建筑设计说明100208.dwg

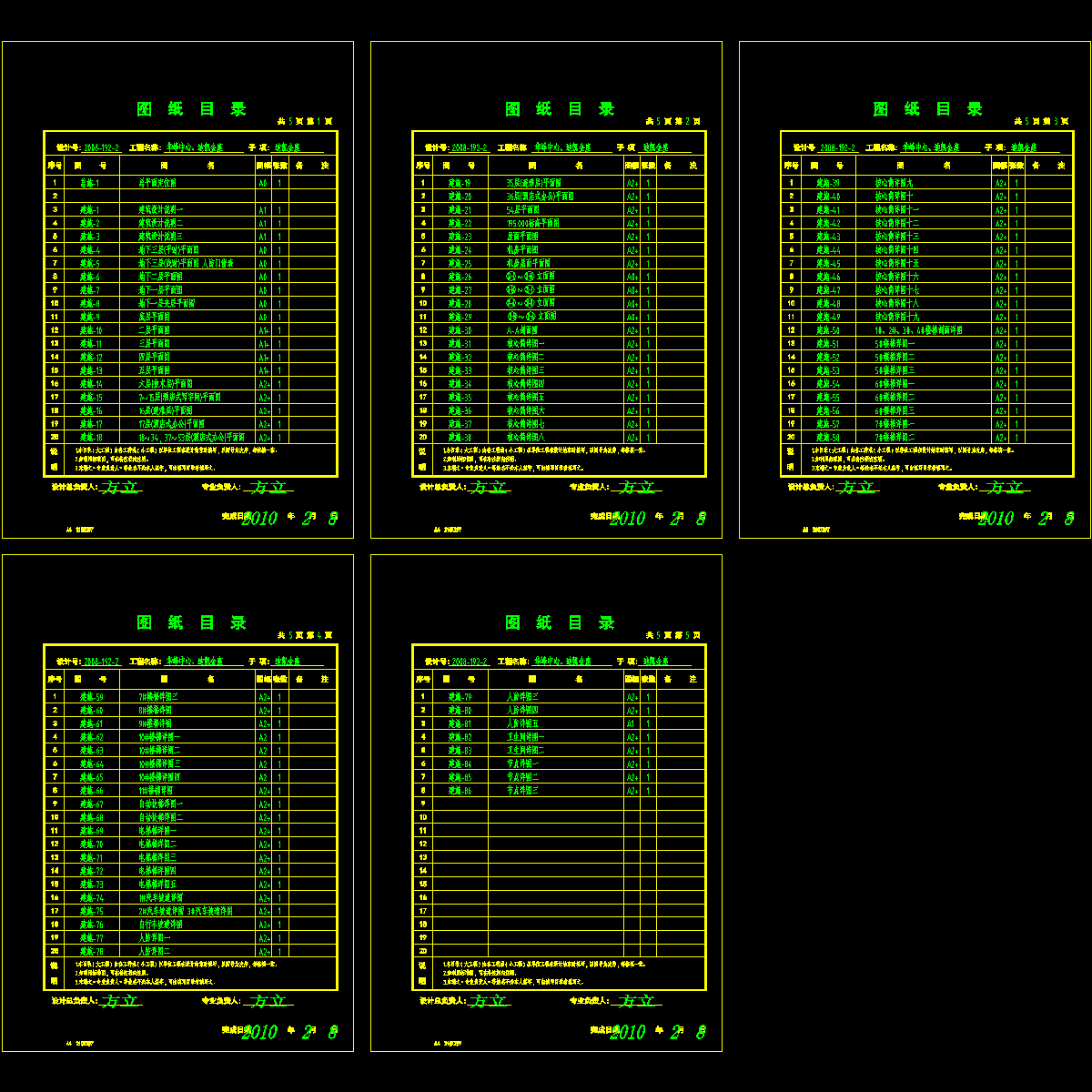

  • xx金座目录单100208.dwg
    xx金座目录单100208.dwg
  • xx座施工图6层以上20100208.dwg
    xx座施工图6层以上20100208.dwg
  • 核心筒详图100208.dwg
    核心筒详图100208.dwg
  • xx图100208.dwg
    xx图100208.dwg

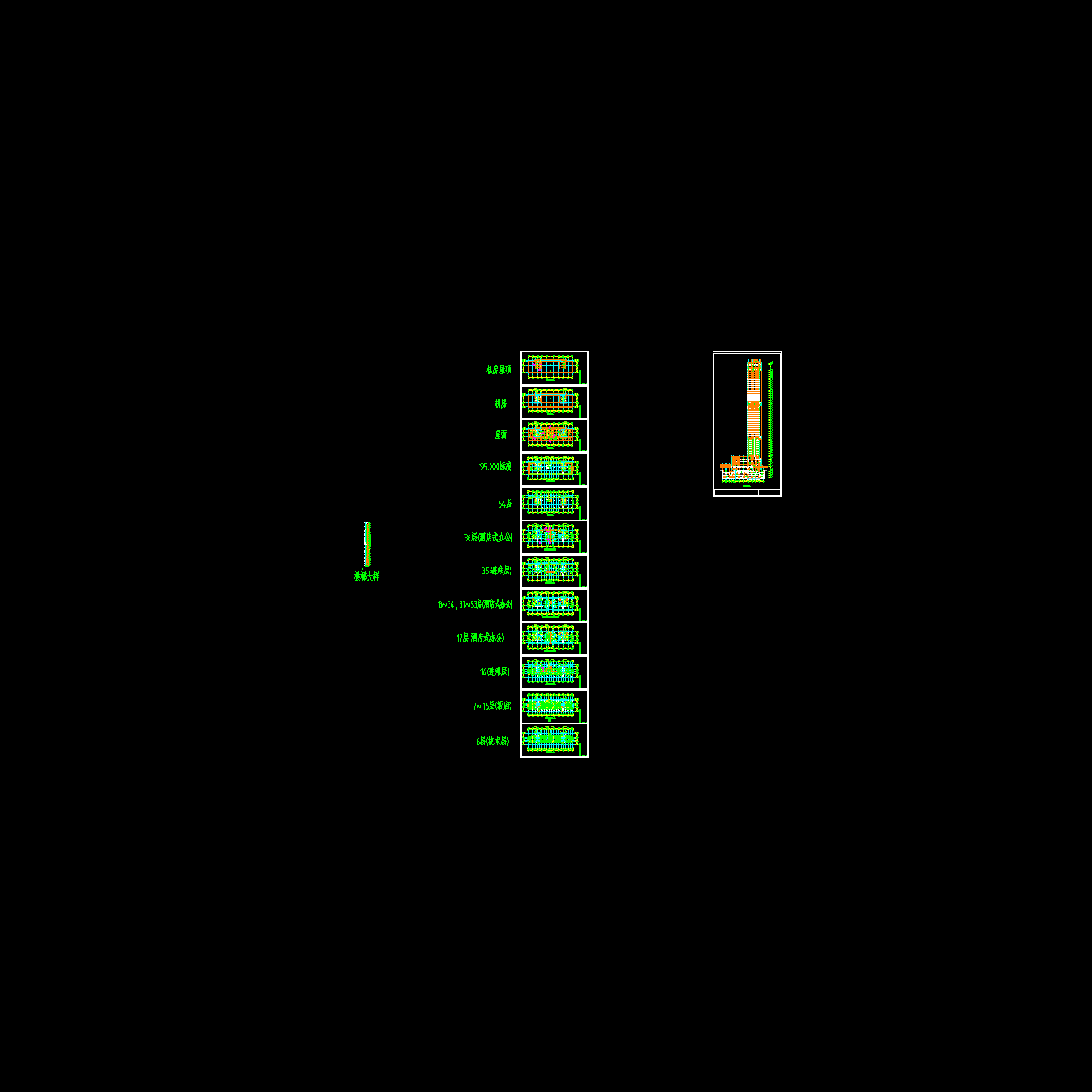

  • j-1-28~29立面.dwg
    j-1-28~29立面.dwg

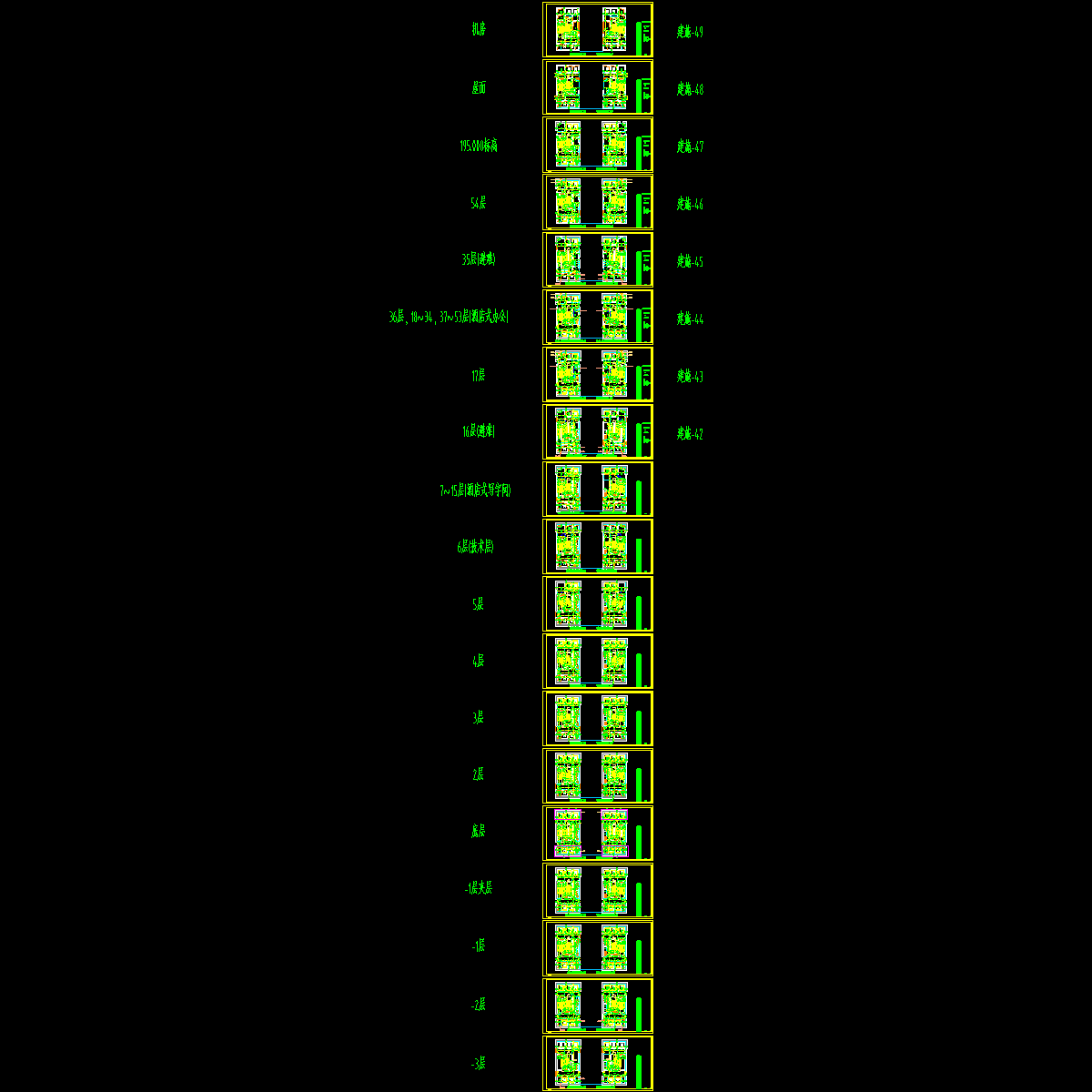

  • xx金座1~5层100208.dwg
    xx金座1~5层100208.dwg
  • xx金座-3~-1层100208.dwg
    xx金座-3~-1层100208.dwg
以上是部分截图,请下载附件后查看完整高清内容
