超高层JFYM100型液压爬模施工方案_CAD

  • 建筑高度类型:超高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,框架核心筒
  • 模板材料:木模板,木胶合板模板
  • 模板体系:爬升模板
  • 主要部位:柱,梁,底板,楼板,剪力墙
  • 特殊节点详图:阴阳角
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 编制时间:近代年
  • 施工主要设备:全站仪一台、自动安平水准仪、红外线
  • 施工重点难点:地上主楼建筑高度189米,裙楼高约36米。地面以上一层层高6米,二层及三层层高5.4米,四层及以上层高均为4.2米。

附件详情

  • 1编制依据 2
  • 1.1 图纸依据 2
  • 1.2施工规范、规程、标准见表 2
  • 2 项目概要 3
  • 2.1工程技术节点 3
  • 2.2液压爬模架布置情况 6
  • 2.2 液压爬模架概况 8
  • 2.3 爬模架技术难点 11
  • 3 施工准备 19
  • 3.1 技术准备 19
  • 3.2 人员组织 19
  • 3.3 机具准备 20
  • 4 施工方法及技术措施 23
  • 4.1 架体安装 23
  • 4.2 爬模架的使用及爬升 29
  • 4.3 爬模架设备的拆除 30
  • 5 质量验收 标准和质量保证措施 33
  • 5.1 质量验收标准 33
  • 5.2 质量保证措施 39
  • 6 工期保证措施 40
  • 6.1安装时的工期保障 40
  • 6.2爬升时的工期安排 41
  • 6.3组织机构及职责分工 42
  • 7安全文明施工 43
  • 7.1一般注意事项 43
  • 7.2液压爬模架在安装过程注意事项 43
  • 7.3液压爬模架在结构施工阶段的注意事项 44
  • 7.4液压爬模架在爬升过程注意事项 44
  • 7.5液压爬模架在拆除过程注意事项 45
  • 7.6架体的安全防护系统 46
  • 8 应急预案 48
  • 8.1爬模架设备安装过程的应急预案 49
  • 8.2爬模架正常使用过程中的应急预案 49
  • 8.3架体在爬升过程中的应急预案 50
  • 8.4架体在拆除作业中的应急预案 51
  • 9 爬模架技术经济及安全性 53
  • 10液压爬模架设计计算 55

附件详情

【投稿网友介绍】
专家论证 后的超高层爬模方案。
【内容介绍】
钢结构框架-钢砼核芯筒结构,建筑类别主要为商业及办公。地上主楼建筑高度189米,裙楼高约36米。地面以上一层层高6米,二层及三层层高5.4米,四层及以上层高均为4.2米。
该项目在核芯筒外墙和电梯井内布置液压爬模机位,核芯筒水平结构随主体结构同步施工。该项目液压爬模架的导轨长为7800mm,共布置115个爬模机位,26组架体;其中外墙爬模45个机位,电梯井及物料平台爬模70个机位。核心筒(外墙)爬模机位预埋位置在楼层结构标高下返800mm处,核心筒(内部)电梯井及物料平台爬模机位预埋位置在楼层结构标高下返400mm处。
1) 外墙液压爬模架,布置于核芯筒外墙;
2) 电梯井物料平台液压爬模架,布置于核芯筒内;
3) 物料平台液压爬模架,布置于核芯筒内;
……
辅助墙垛和作辅助支撑处理方法示意图 液压爬模架变截面爬升要点及步骤处理示意图(14~15页)
液压爬模架安装过程详解(25~27页) 液压爬模架拆除过程详解(31~32页)
1)爬模架 平面布置图 2)外墙液压爬模架立面示意图
3)电梯井物料平台液压爬模架立面示意图 4)爬模架安装示意流程图
5)爬模架工序示意流程图 6)爬模架变截面爬升示意图
7)爬模架拆除示意流程图 8)机位预埋图
……
液压爬(模)架安装验收表 液压爬(模)架爬升前检查表 液压爬(模)架爬升后检查表
……
爬模架安装、拆除应急预案
……
液压爬模架设计计算:
1)外墙液压爬模架附墙装置穿墙螺栓及混凝土墙面强度验算,
A、升降爬模架相邻附墙装置水平间距: 3650mm B、楼层层高(上下穿墙螺栓间距):4200mm C、大模板尺寸:3650×4260mm
2)电梯井物料平台液压爬模附墙装置穿墙螺栓、混凝土墙面及架体强度验算
A、升降爬模架相邻附墙装置水平间距:2000mm B、楼层层高(上下穿墙螺栓间距):4200mm
C、悬挑支架:1400mm D、模板尺寸:2000×4260mm、2000×4260mm、2600×4260mm(此机位带三面模板)
……
70页 近代年


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

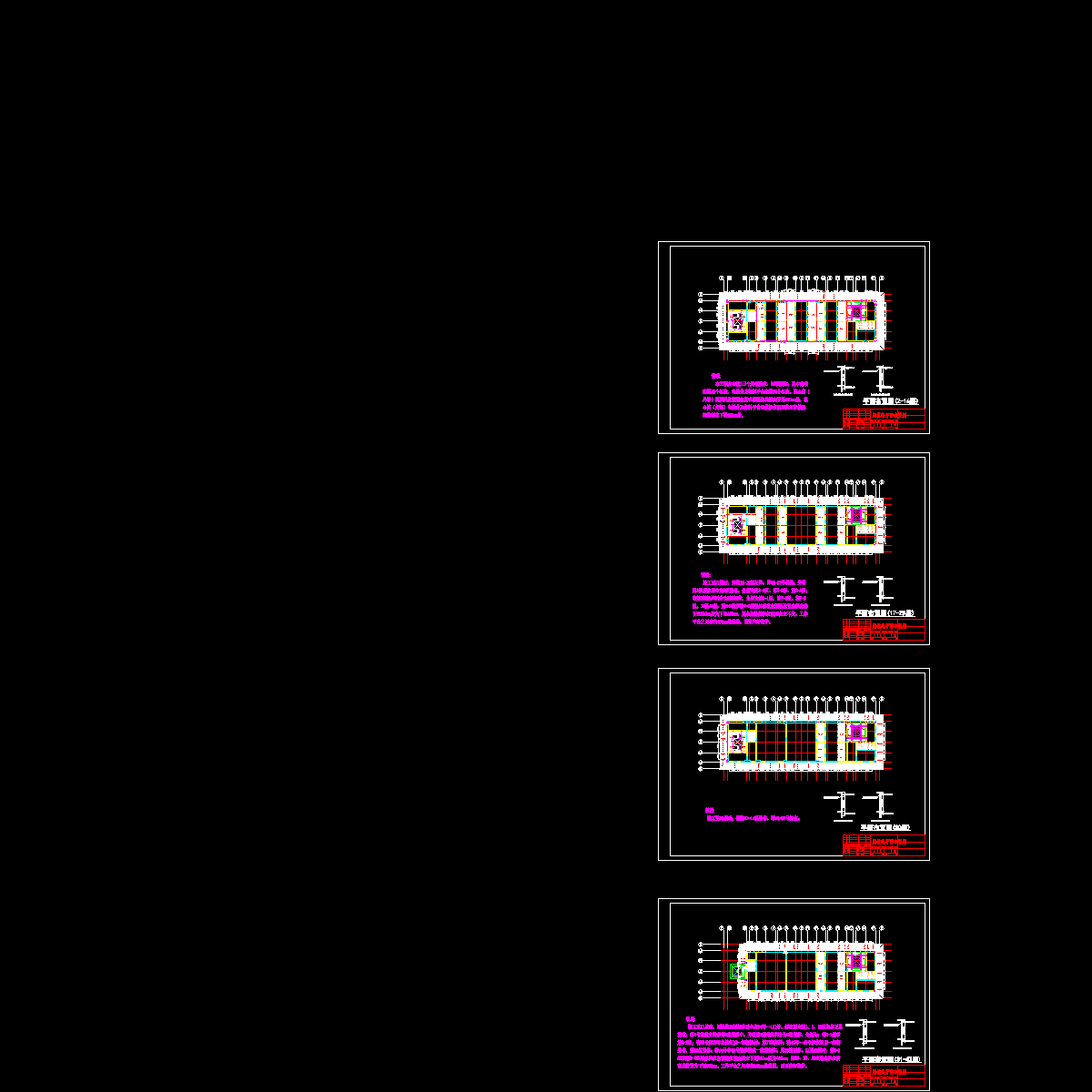

  • 1)爬模架平面布置图.dwg
    1)爬模架平面布置图.dwg

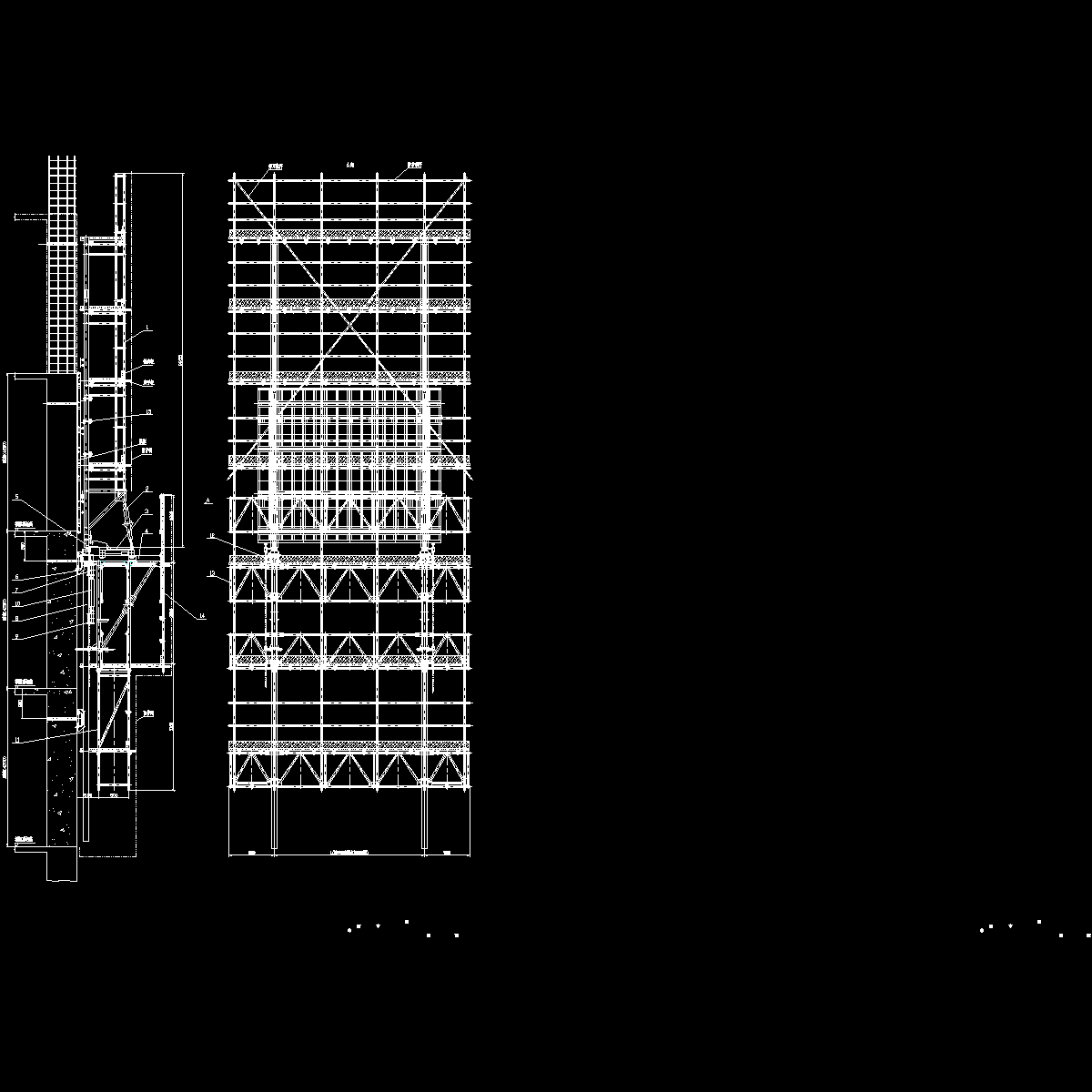

  • 2) 外墙液压爬模架立面示意图.dwg
    2) 外墙液压爬模架立面示意图.dwg

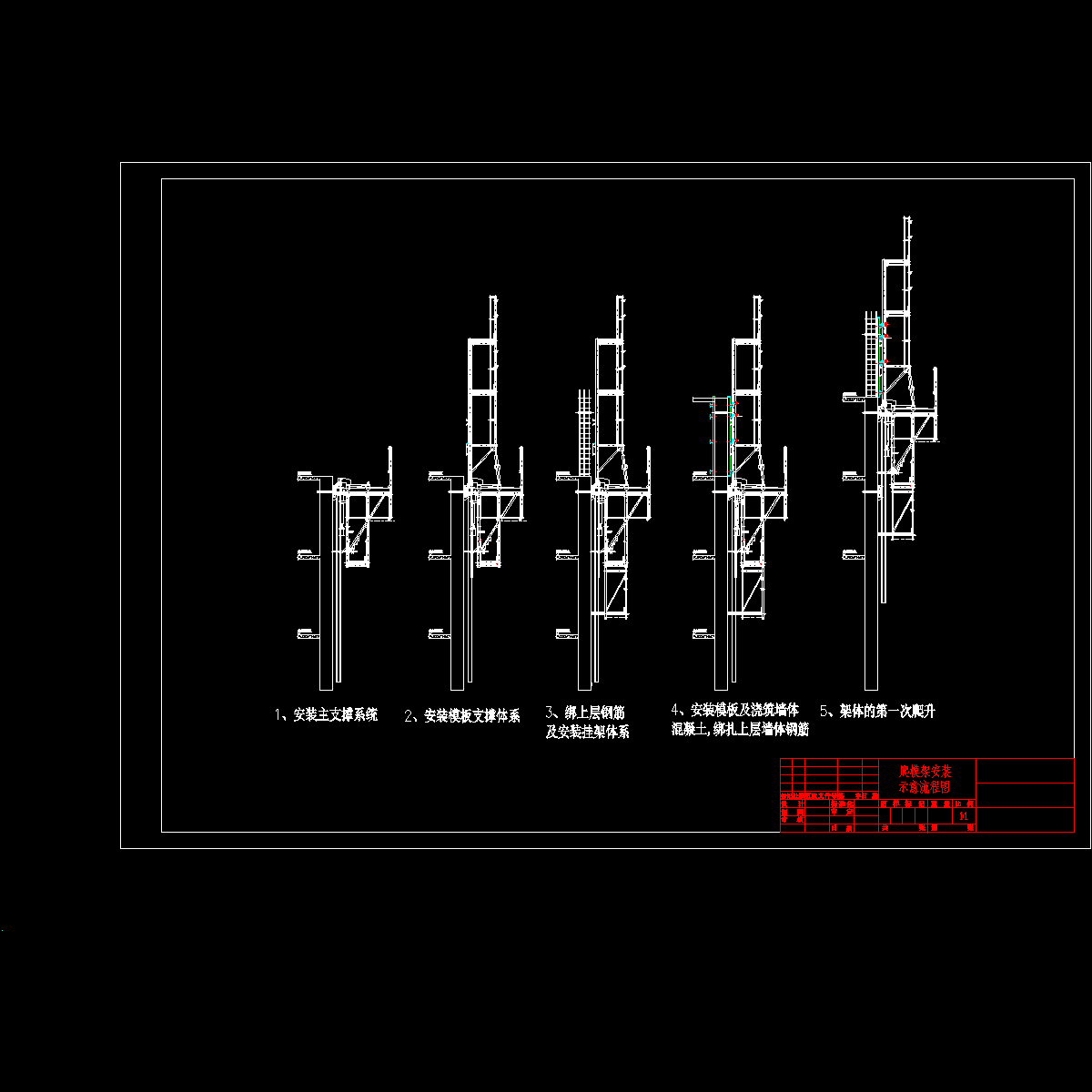

  • 4) 爬模架安装示意流程图.dwg
    4) 爬模架安装示意流程图.dwg

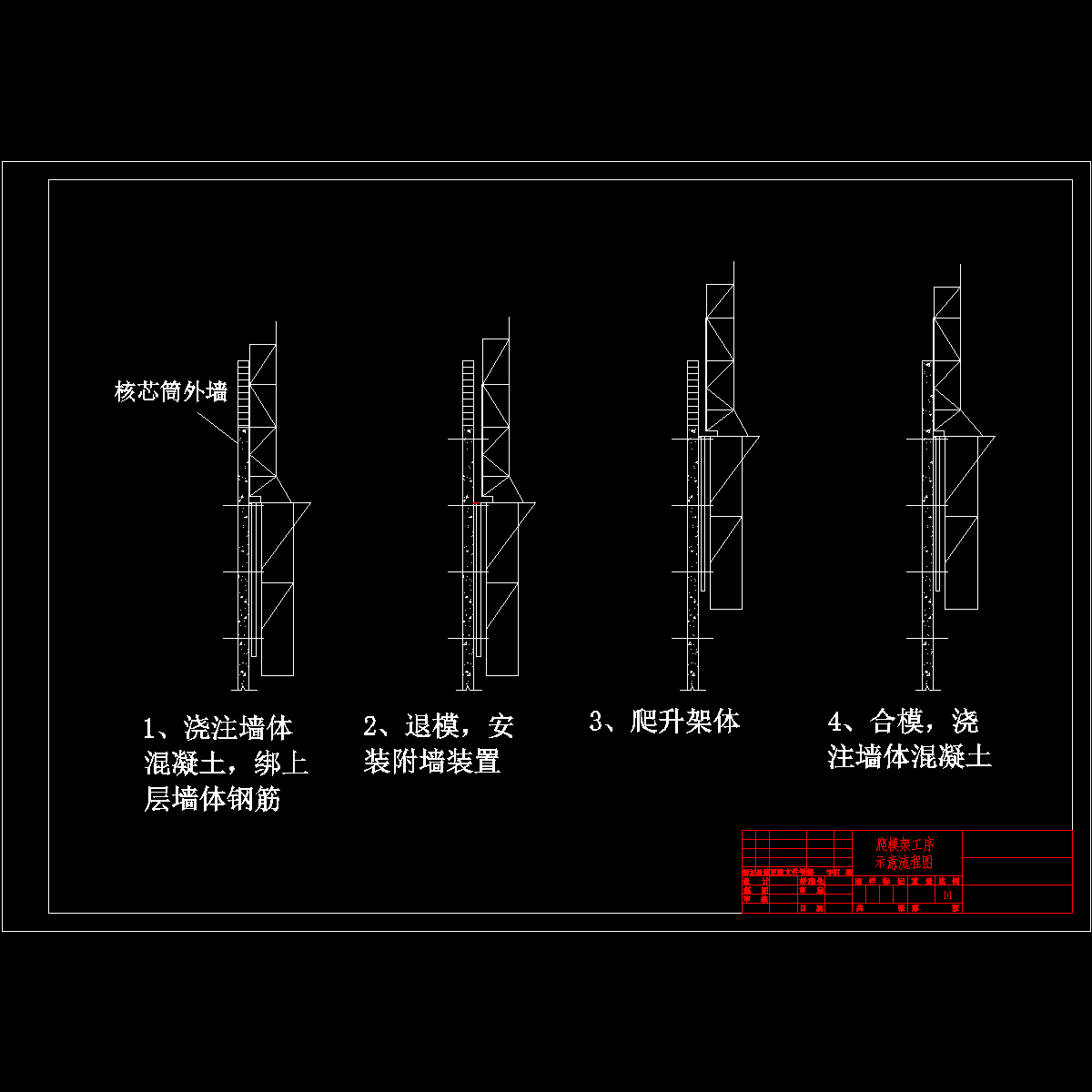

  • 5)爬模架工序示意流程图.dwg
    5)爬模架工序示意流程图.dwg

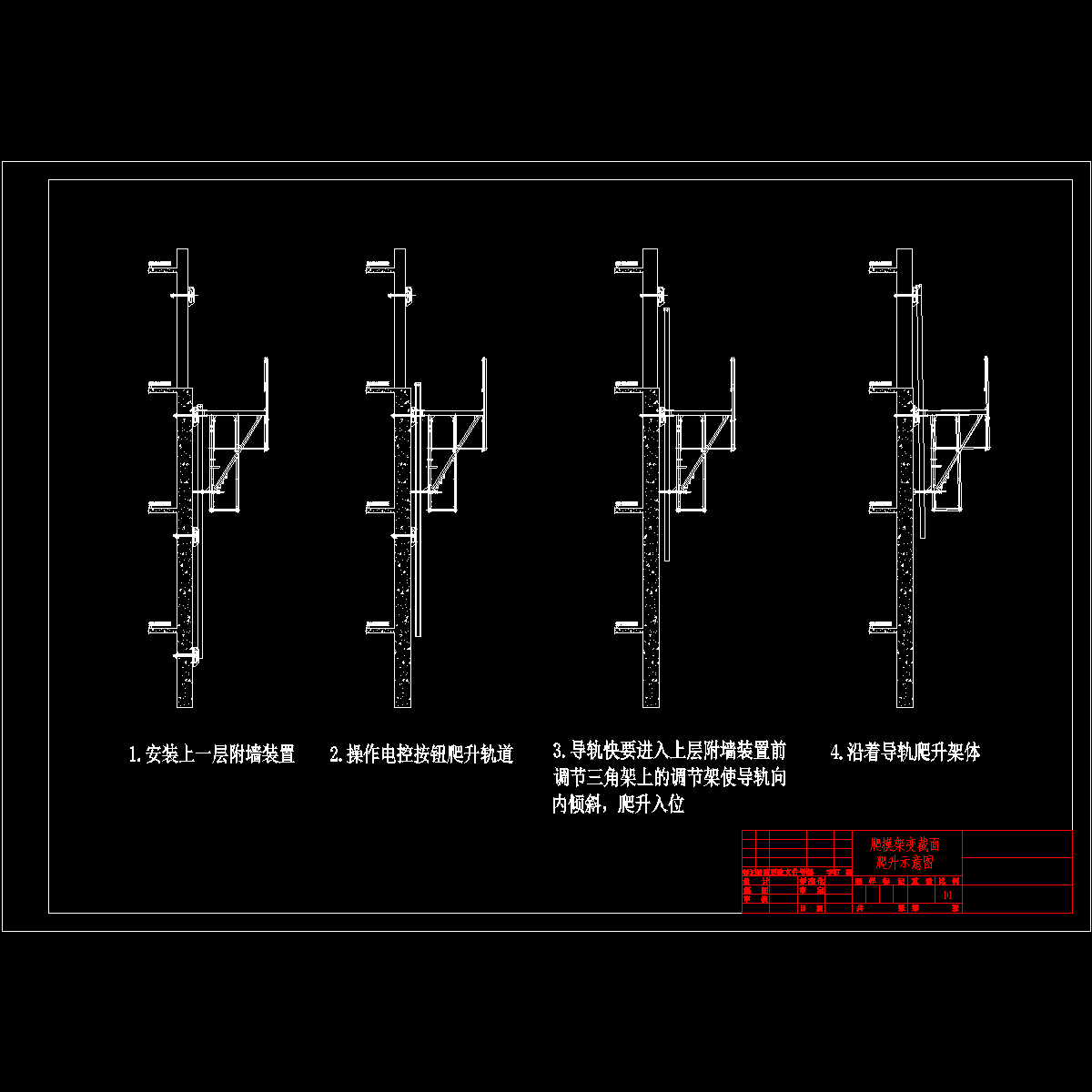

  • 6) 爬模架变截面爬升示意图.dwg
    6) 爬模架变截面爬升示意图.dwg
以上是部分截图,请下载附件后查看完整高清内容
