31层住宅楼给排水施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:31层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水方式:市政供水,变频供水
  • 供水分区:四区
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 大样节点:泵房,阀门管件,设备房布置

附件详情

某高层住宅给排水施工图纸,该项目为31层纯住宅楼,一二层局部为商铺,面积均小于300平米,高度大于50米。本该资料包含各个层的给排水消防平面图以及消火栓、给水、污废水、雨水的管道系统原理图。

污废水雨水系统原理图

污废雨水及给水系统原理图

消火栓系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

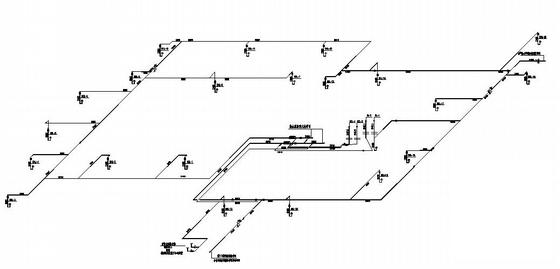

  • 住宅楼给排水图纸 - 1
    住宅楼给排水图纸 - 1

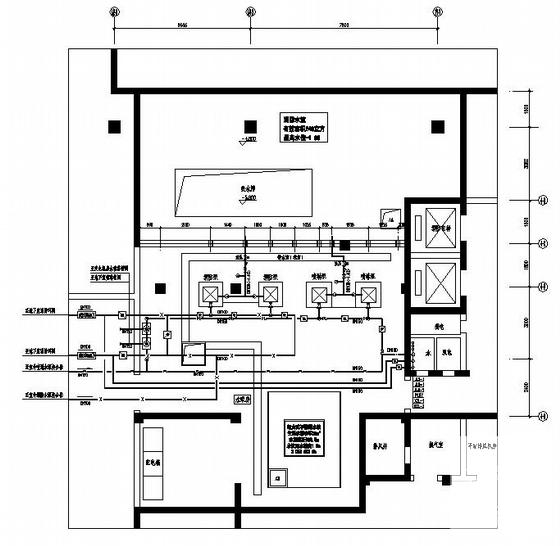

  • 住宅楼给排水图纸 - 2
    住宅楼给排水图纸 - 2

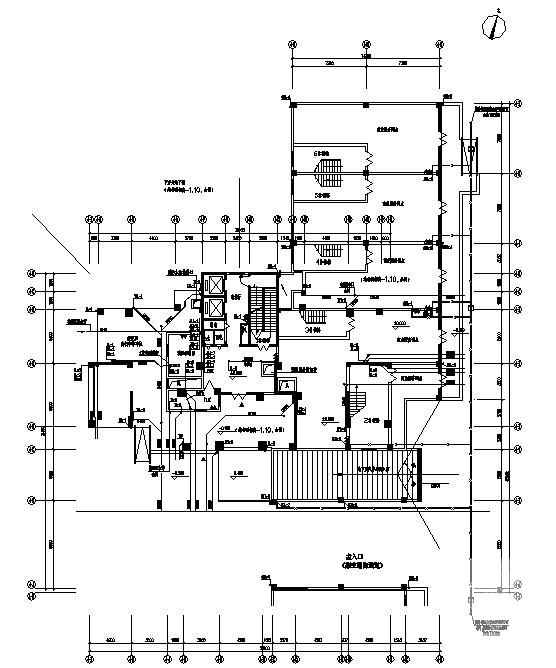

  • 住宅楼给排水图纸 - 3
    住宅楼给排水图纸 - 3

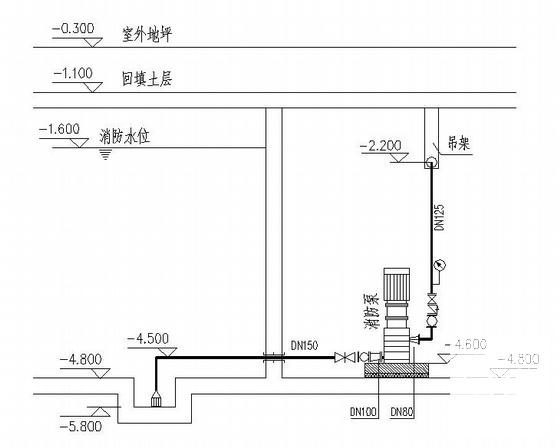

  • 住宅楼给排水图纸 - 4
    住宅楼给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
