办公研发楼给排水CAD大样图

附件详情

该项目根据甲方提供的相关资料和土建专业提供的图纸进行设计。
该项目为办公楼,耐火等级为二级。
该项目室外地坪标高-0.30M。 建筑总高16.00M。
该项目设计内容包括:给水系统,排水系统,雨水系统,灭火器设置,消火栓设置。
这份参考资料主要包括设计说明、各层给排水平面图、给排水系统图、卫生间大样图、消火栓系统图、盥洗间大样图 等,共8张图纸。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

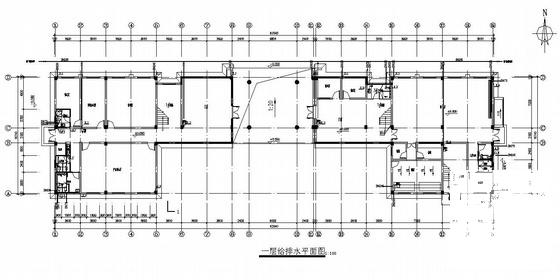

  • 给排水大样图 - 1
    给排水大样图 - 1

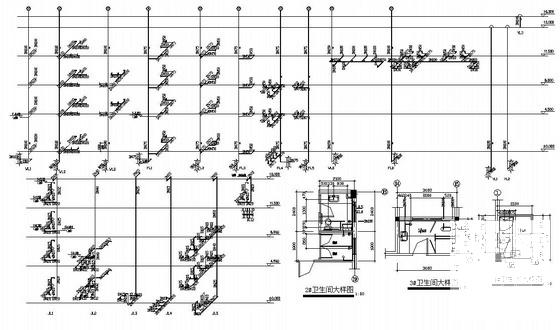

  • 给排水大样图 - 2
    给排水大样图 - 2
  • 给排水大样图 - 3
    给排水大样图 - 3
以上是部分截图,请下载附件后查看完整高清内容
