12层办公楼强给排水施工CAD大样图

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：9468.24平方米
  • 建筑地上层数：12层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统
  • 消火栓用水量室外(L/S)：30
  • 消火栓用水量室内(L/S)：40
  • 项目所在地：山东
  • 设计详细说明：有

该附件为
一、设计概况
工程名称东方海影6、8、9#楼。
建筑地点:该项目为西侧为滨海公路、东侧和南侧为水城中央路、北侧为待开发用地。
建设单位:青岛东方商旅置业有限公司
建筑性质及功能
一该资料范围包括建筑以内的给水排水消防等管道系统及小型给水排水构筑物。
二层给排水平面图
给水系统原理图
加建层给排水平面图
屋顶给排水平面图
一层自喷平面图
直饮水给水系统原理图
标准层户内卫生间给排水大样图

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源

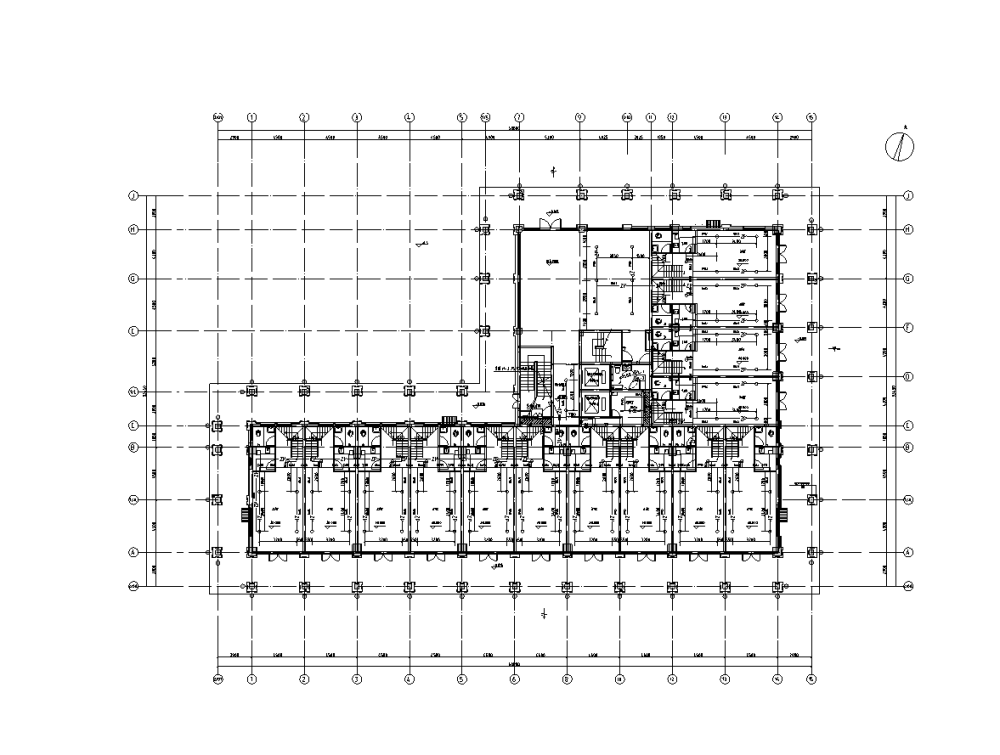

  • 办公楼给排水图 - 1
    办公楼给排水图 - 1

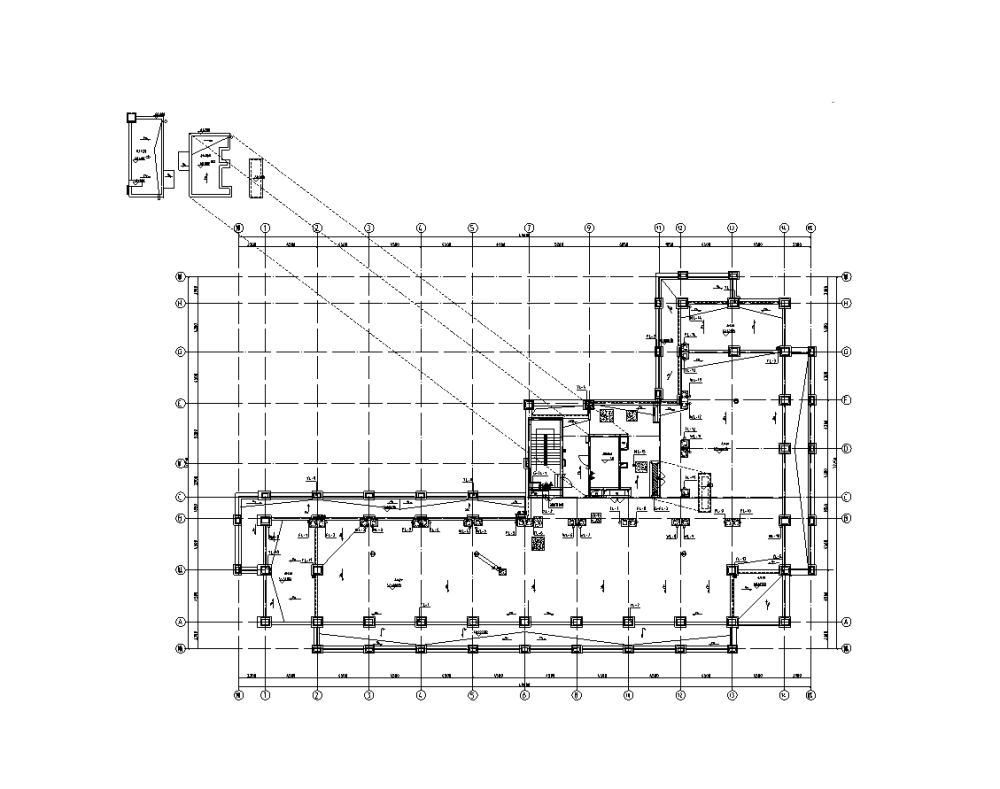

  • 办公楼给排水图 - 2
    办公楼给排水图 - 2

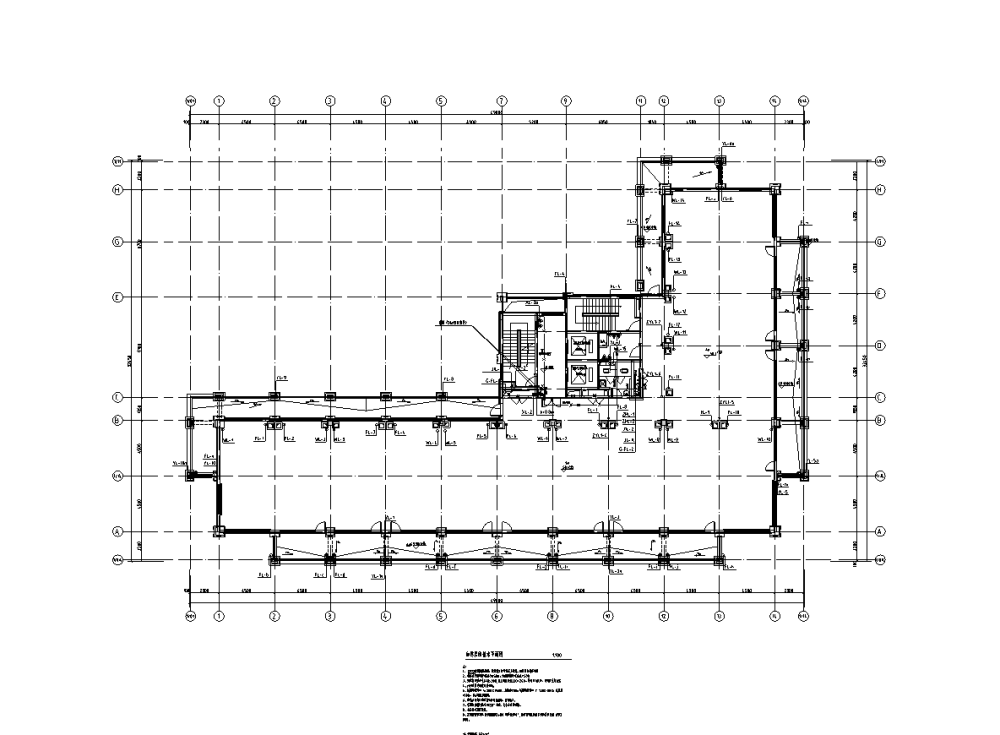

  • 办公楼给排水图 - 3
    办公楼给排水图 - 3

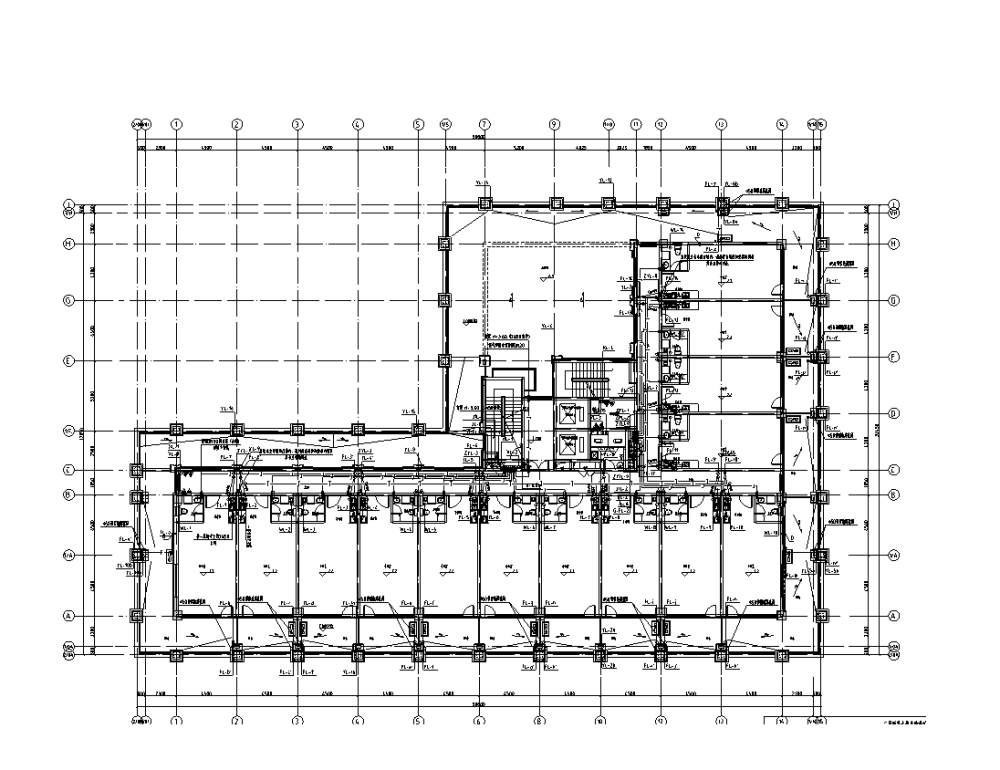

  • 办公楼给排水图 - 4
    办公楼给排水图 - 4

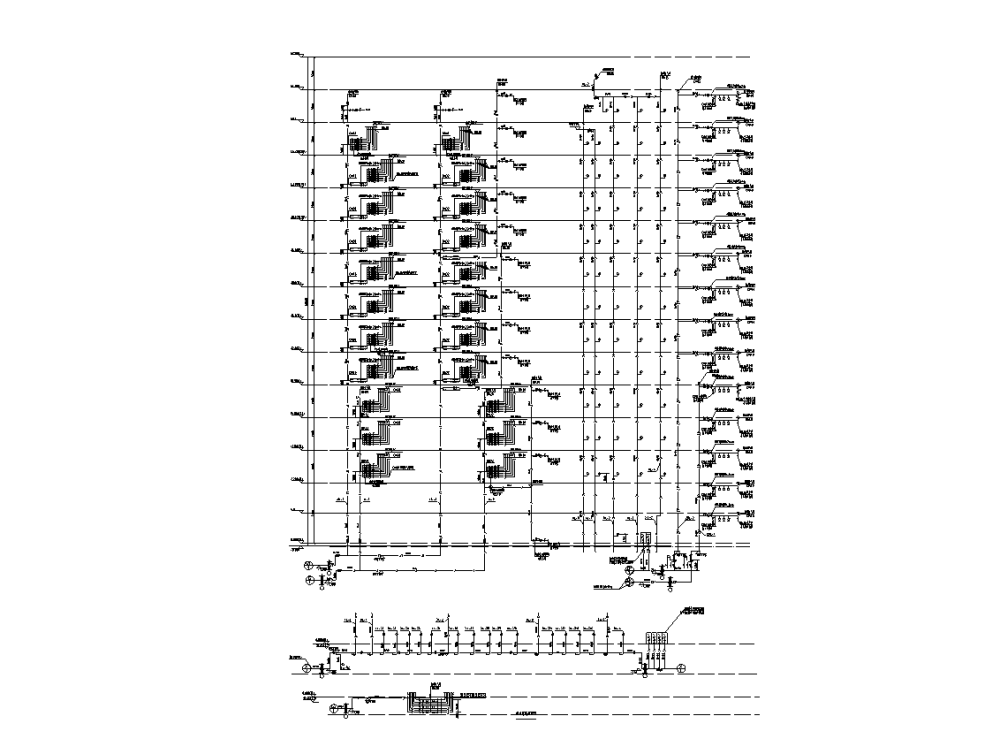

  • 办公楼给排水图 - 5
    办公楼给排水图 - 5
  • 办公楼给排水图 - 6
    办公楼给排水图 - 6
  • 办公楼给排水图 - 7
    办公楼给排水图 - 7
以上是部分截图，请下载附件后查看完整高清内容
