独立基础收费雨棚结构施工CAD图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:17.5m
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该资料包含:王家设计说明,收费雨棚底层平面布置图,基础平面布置图,网架 平面布置图 ,上弦左部分安装图,腹杆右部分安装图,屋面檩条布置图等
共20张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

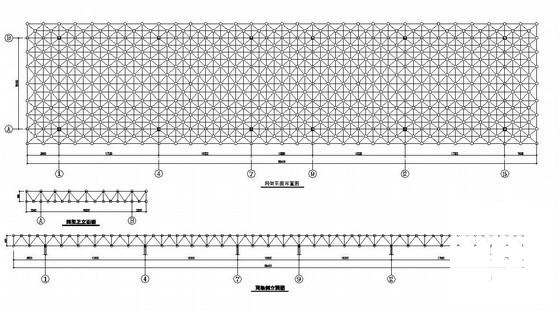

  • 独立基础结构 - 1
    独立基础结构 - 1

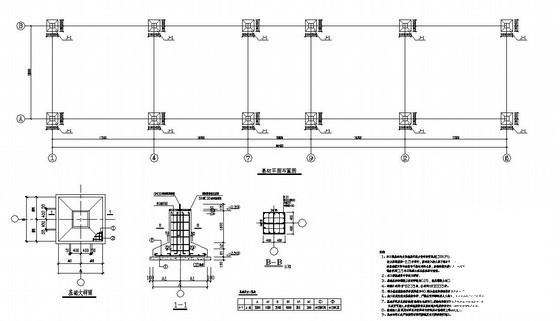

  • 独立基础结构 - 2
    独立基础结构 - 2

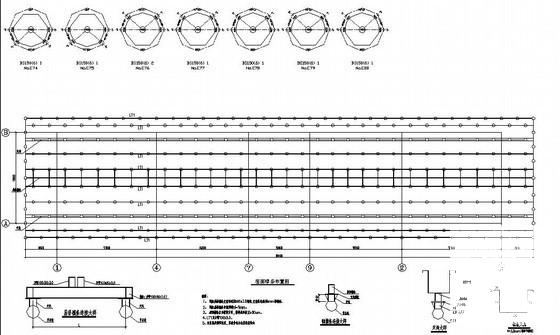

  • 独立基础结构 - 3
    独立基础结构 - 3

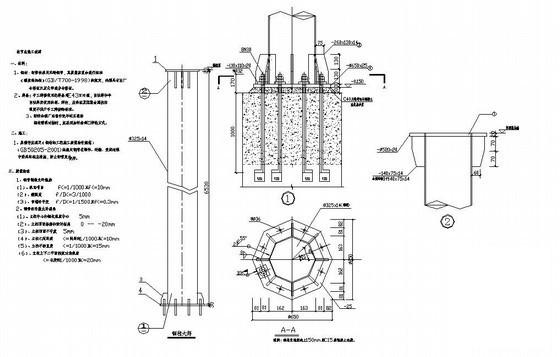

  • 独立基础结构 - 4
    独立基础结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
