鹰式收费站结构施工CAD图纸(独立基础,共10张)

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构,网架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 参考图纸:10张

附件详情

大棚平面布置图、立面图、基础平面布置图、钢柱平面布置图、结构平面布置图、桁架结构图、屋面檩条 平面布置图 、结构立面图、独立基础共10张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

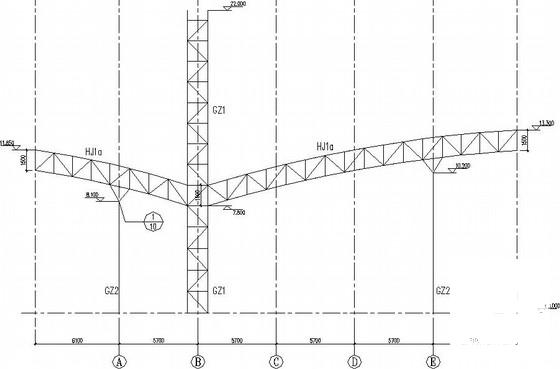

  • 收费站图纸 - 1
    收费站图纸 - 1

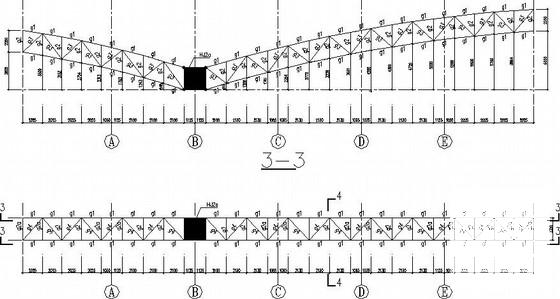

  • 收费站图纸 - 2
    收费站图纸 - 2

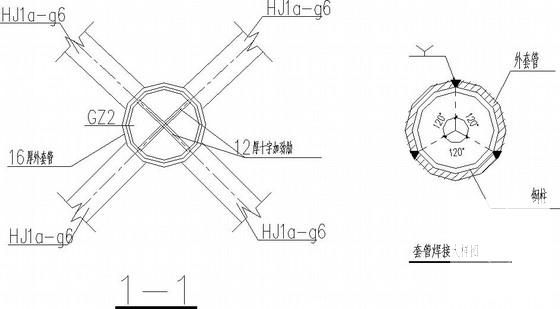

  • 收费站图纸 - 3
    收费站图纸 - 3

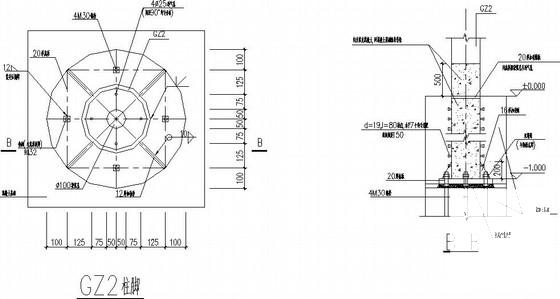

  • 收费站图纸 - 4
    收费站图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
