8层框架结构储藏室改密集柜书库方案设计CAD初设图纸,共30张CAD初设图纸

  • 建筑类别:其他
  • 建筑高度类型:高层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:方案(初设图)
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 参考图纸:30张
  • 设计年代:近代

附件详情

资档楼为8层框架结构,建筑面积约4200平方米,平面尺寸27mX19.2m,总高度28.10,基础形式采用预制桩基础。楼1~4层作为图书资料库房和储藏室,设计活荷载为5KN/平方米,由于图书资料激增现拟将其1~4层1-4/A-D区域全部改造为密集柜书库, 相应的设计活荷载提高到12KN/平方米。

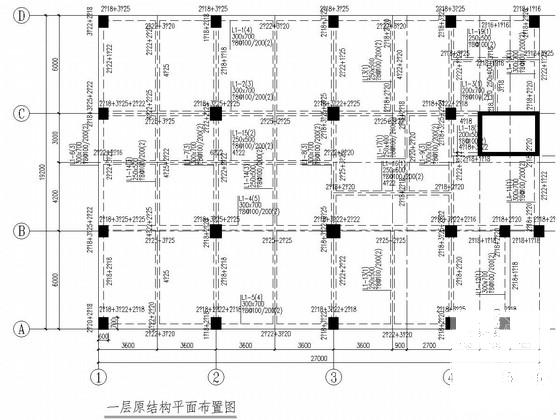

该资料包含:加固设计说明,1~4层原结构平面布置图,各层密集柜平面布置图,各层改造后平面布置图,梁加固平面布置图,梁加固大样,板加固 平面布置图 ,楼板裂缝示意图等共计30张图。
设计年代:近代10月。

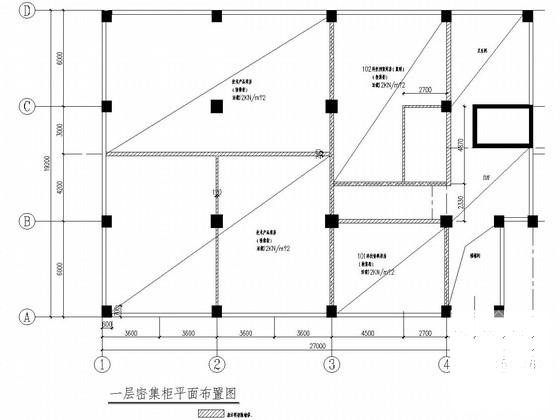

一层密集柜平面布置图

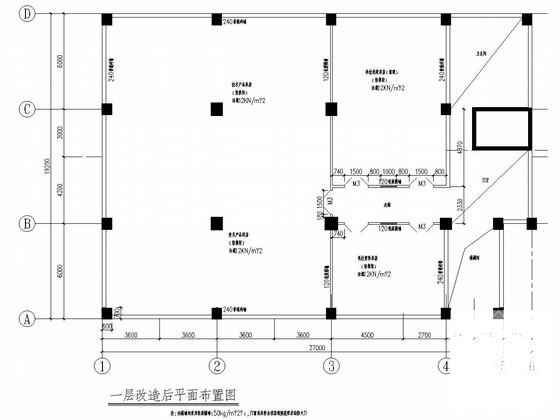

一层改造后平面布置图

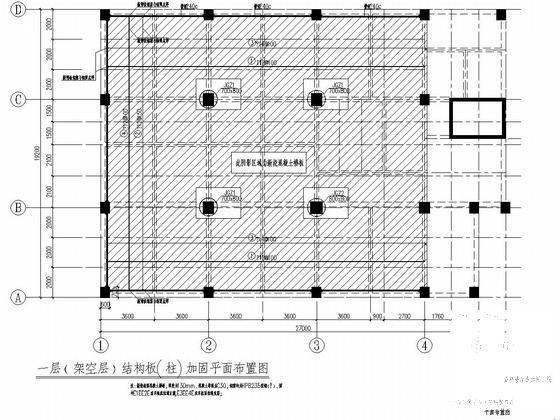

一层(架空层)结构板(柱)加固平面布置图

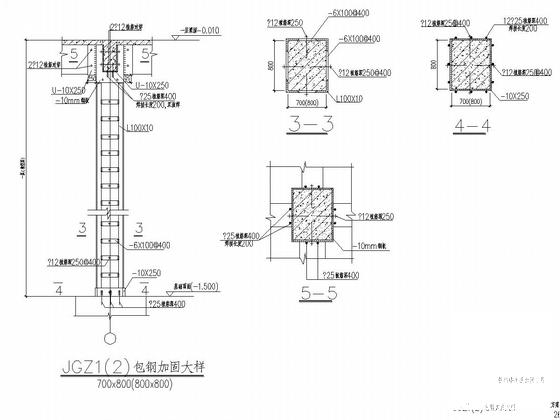

JGZ1(2)包钢加固大样

次梁粘钢加固大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 结构方案设计 - 1
    结构方案设计 - 1
  • 结构方案设计 - 2
    结构方案设计 - 2
  • 结构方案设计 - 3
    结构方案设计 - 3
  • 结构方案设计 - 4
    结构方案设计 - 4
  • 结构方案设计 - 5
    结构方案设计 - 5
  • 结构方案设计 - 6
    结构方案设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
