14708平米厂房空调施工全套CAD图纸

附件详情

本子项为兴建厂区的生产中心，建筑面积14708.5m2，共四层，其中空调面积约11200m2。

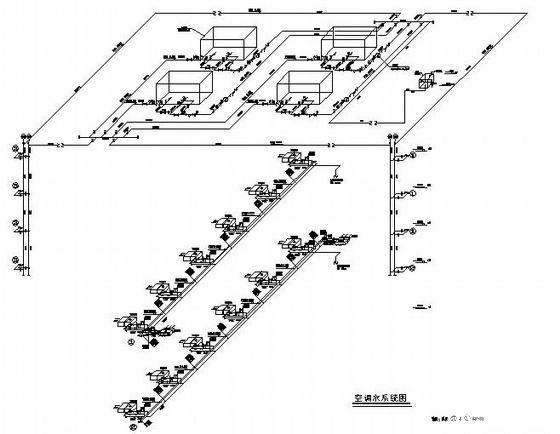

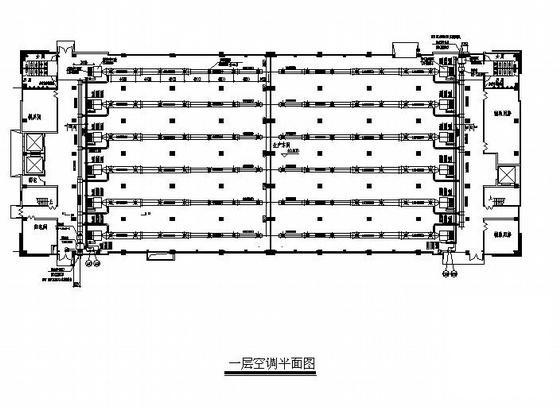

设计选用四台AWHC－LHE180风冷热泵机组（每台制冷量629KW,制热量548KW）为空调系统夏季供热，冬季供冷。热泵机组布置在设备房屋顶。车间内采用吊顶式带余压接风管空调机组，对室内送风。室外新风由吊顶式新风机组处理后经加压风机箱送至室内空气调节机组的出风口，排风由门窗自然渗透。空调水系统采用一次泵闭式变水量系统，循环水泵每台热泵机组配设一台，互为备用。采用异程水系统，在各层空调机组回水管设置平衡阀，平衡水量。
