生活区室内活动管工程全套施工CAD大样图(独立基础)

  • 建筑类别:文化,体育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 结构最大跨度:31.2m
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.15kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

海阳某生活区室内活动管工程全套图纸
该资料为:某生活区室内活动管工程全套图纸
抗震设防烈度:6度
基本风压值:0.55KN/平方米
基本雪压值:0.15KN/平方米
该资料包含:
建筑图:
建筑设计总说明、建筑做法表、窗户放碰网、门窗表、一层平面图、屋脊大样、塑胶地面大样图、复合墙板与砖砌体接点大样图、屋面复合板大样图、立面图、剖面图、窗包边大样图、雨蓬施工图、型扣板大样图、屋面排水示意图、檐头大样共6张图纸;
结构图:
结构设计总说明、钢柱锚栓布置图、级配砂石垫层施工方案、柱脚锚栓安装图、钢柱锚栓、砂垫层布置平面图、立面墙檩条布置图、弹簧板详图、屋面结构布置平面图、屋面支撑大样图、柱脚抗剪键做法大样图、拉条与檩条连接详图、型扣板大样图、撑杆大样、屋面复合板大样图、墙檩托大样图、檩条、拉条、隅撑 平面布置图 、墙檩条布置图、檩条大样图、刚架图、镀锌水槽详图、屋脊外背搭接施工详图、屋脊大样、屋面支撑安装大样图、柱间支撑立面图共10张图纸;
给排水图:
工程说明、消火栓给水系统图、一层消防给水平面布置图共1张图纸;
电气图:
电气设计施工说明、一层 照明平面图 、一层应急照明及插座平面图、ZAP,AP1,AP2系统图、建筑物总体等电位连接示意图、屋面 防雷平面图 、图例共3张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

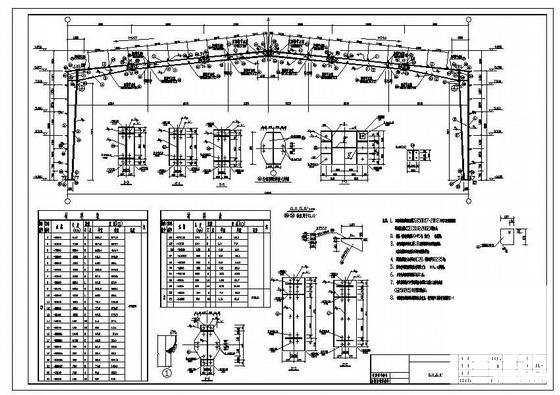

  • 独立基础大样图 - 1
    独立基础大样图 - 1

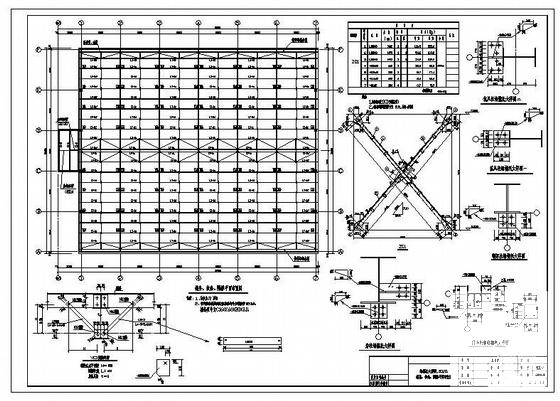

  • 独立基础大样图 - 2
    独立基础大样图 - 2

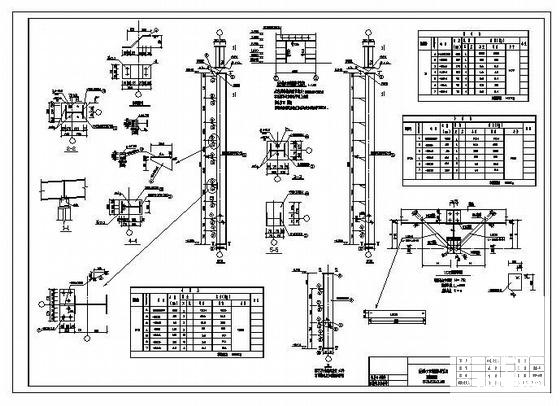

  • 独立基础大样图 - 3
    独立基础大样图 - 3

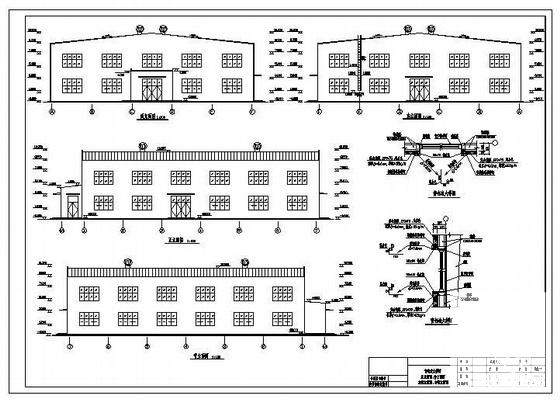

  • 独立基础大样图 - 4
    独立基础大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
