地下车库及商业用房高大模板专项施工方案(高11.12m)_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:木胶合板模板
  • 主要部位:梁,底板,楼板,剪力墙,楼梯
  • 特殊节点详图:导墙
  • 特殊模板支撑:高支模
  • 楼板支撑架:碗扣式
  • 模板计算书:板模板,梁模板,支撑架
  • 编制时间:近代年
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
  • 施工重点难点:地上主楼之间的裙房部分无首层顶板,二层顶板标高为9.420m,该部位的500×1400mm、500×1600mm梁体支撑需从-1.8m处搭设到+8.02m标高,板底满堂 脚手架 最高搭设高度为11.12m,施工中应重点检查控制此处支撑搭设。

附件详情

该项目地下三层,其中地下三层为人防,地下二层为车库及设备用房,层高均为3.8m;地下一层为商业,层高为5.5m;地上裙房共四层,2栋主楼为地上十九层,均为办公用房,其中首层层高为5m,二层三层层高为4.5m,标准层层高为4m,总高度为79.5m。
……
2.4工程重点
地上主楼之间的裙房部分无首层顶板,二层顶板标高为9.420m,该部位的500×1400mm、500×1600mm梁体支撑需从-1.8m处搭设到+8.02m标高,板底满堂脚手架最高搭设高度为11.12m,施工中应重点检查控制此处支撑搭设。
……
7.1结构支撑体系
7.1.1该项目采用碗扣式脚手架进行搭设,设在模板支架立杆顶部采用可调顶托头,丝杆外径不得小于36mm,伸出长度不得超过200mm。支架顶部第一排横杆以上立杆自由高度不得超过500mm。
7.1.2支撑架扫地杆距地不大于200mm,且立杆下垫通长5cm厚脚手板做垫木。
7.1.3梁的立杆横距应以梁底中心线为中心向两侧对称布置,且最外侧立杆距梁侧边距离不得大于150mm。
……
附:扣件钢管楼板模板支架计算书
计算依据《 建筑施工 模板安全技术规范》(JGJ162-近代)。
500x2270梁模板支架计算
500x1620梁模板支架计算
500x1600梁模板支架计算
1000x700梁模板支架计算
……
附图包括:地下一层高大梁混凝土浇筑顺序图、地下一层高大梁分布示意图、支撑体系图、超高楼板架体支设平面图等
……
约60页,编制于近代年

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

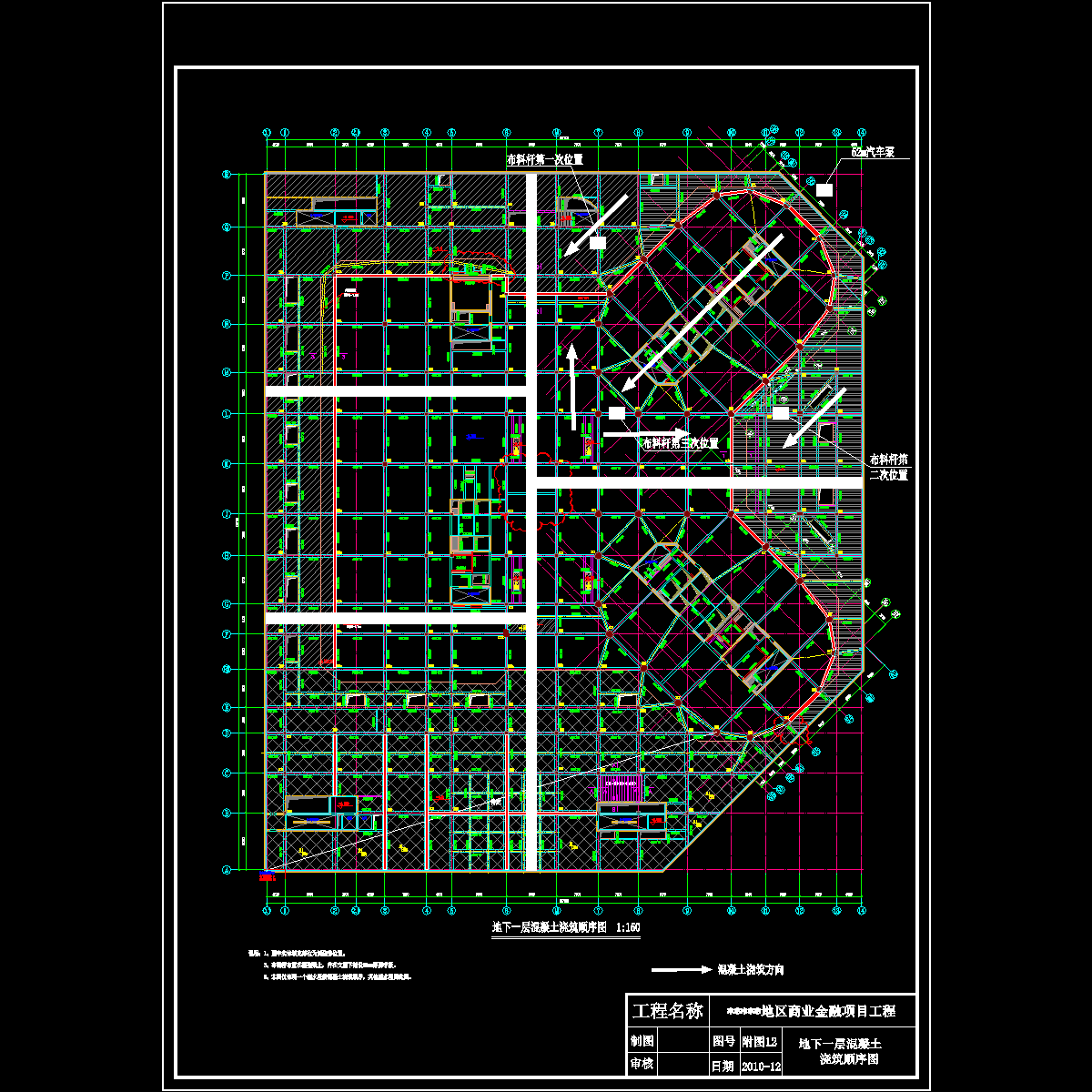

  • 附图12地下一层高大梁混凝土浇筑顺序图.dwg
    附图12地下一层高大梁混凝土浇筑顺序图.dwg

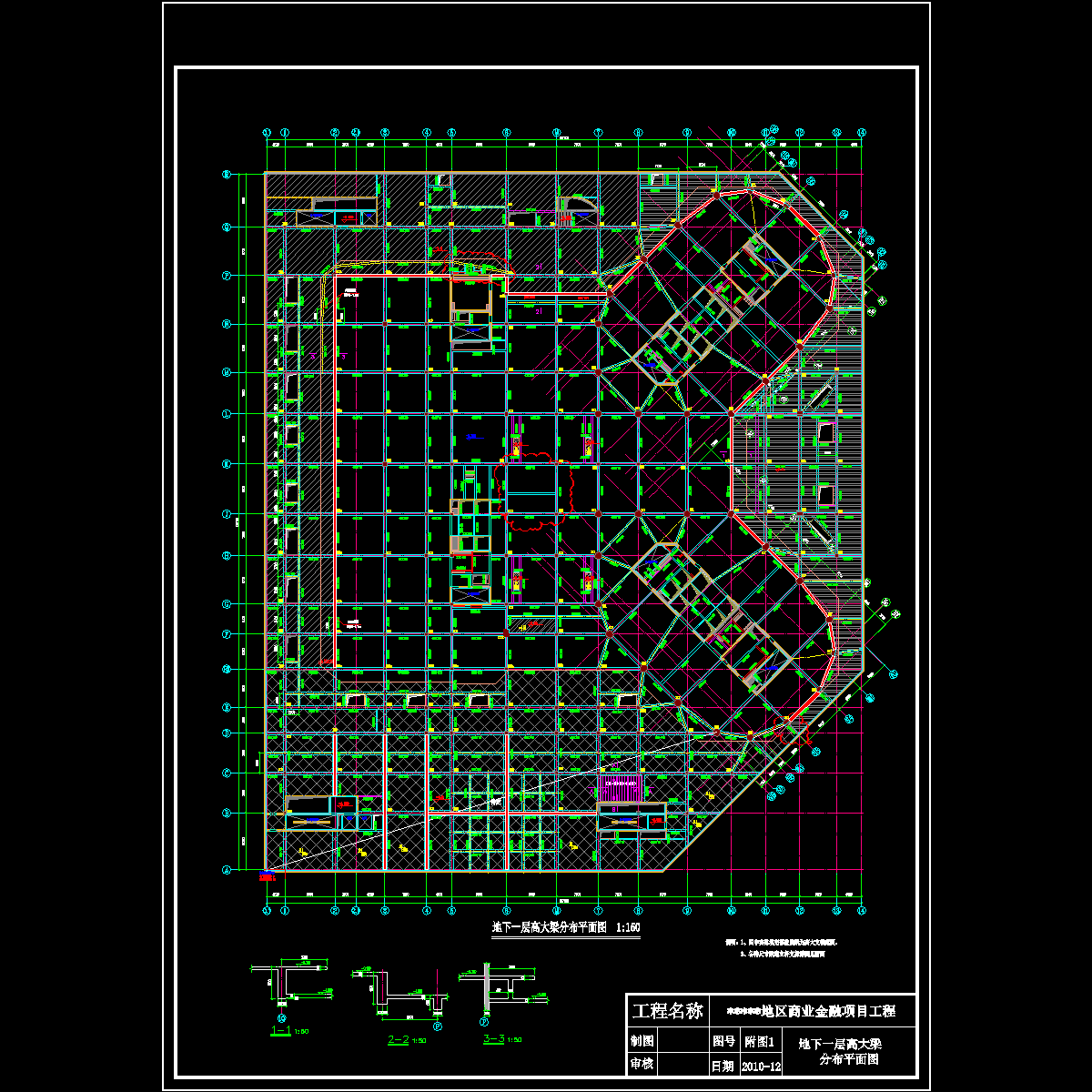

  • 附图1地下一层高大梁分布示意图.dwg
    附图1地下一层高大梁分布示意图.dwg

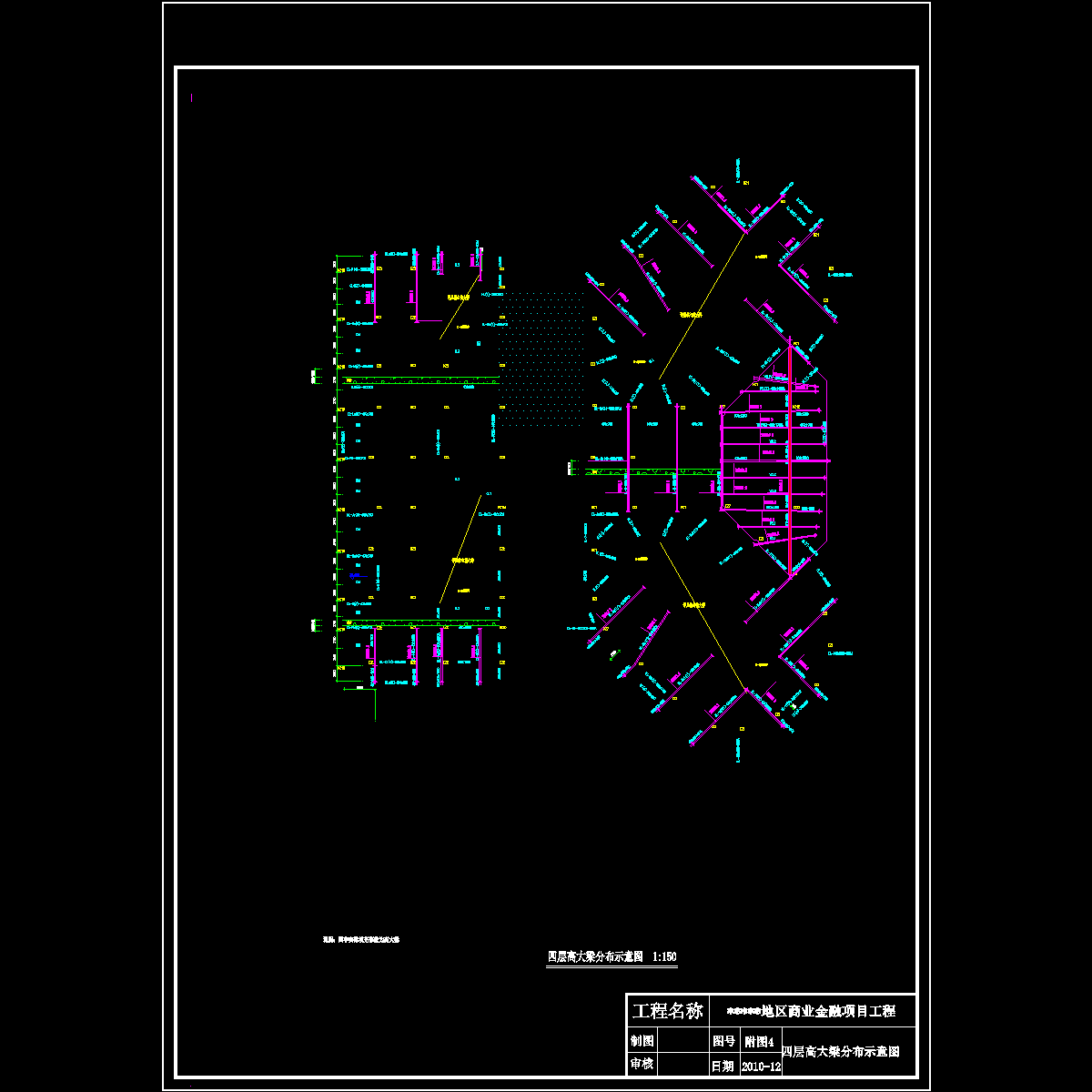

  • 附图4四层高大梁分布图.dwg
    附图4四层高大梁分布图.dwg

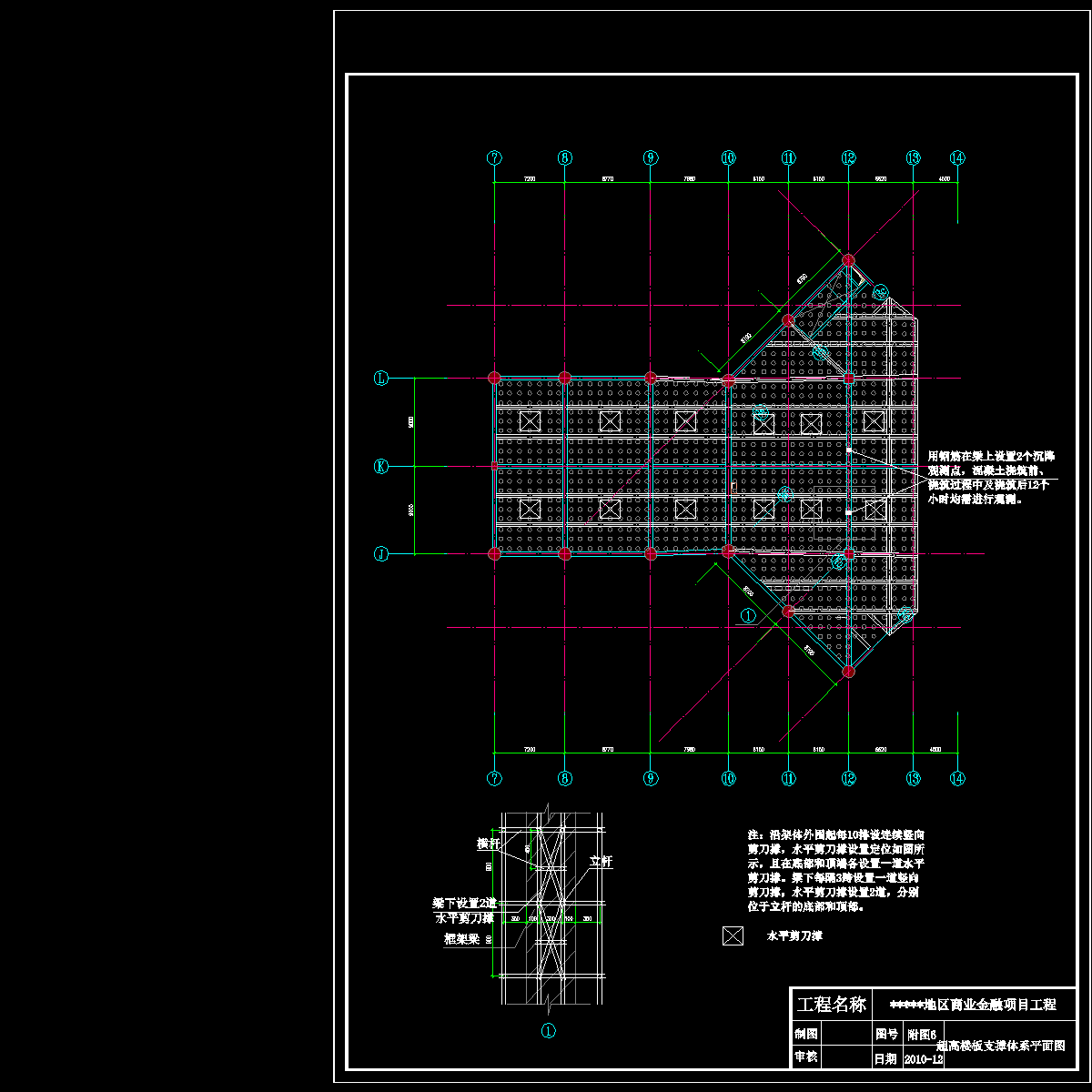

  • 附图6超高楼板架体支设平面图.dwg
    附图6超高楼板架体支设平面图.dwg

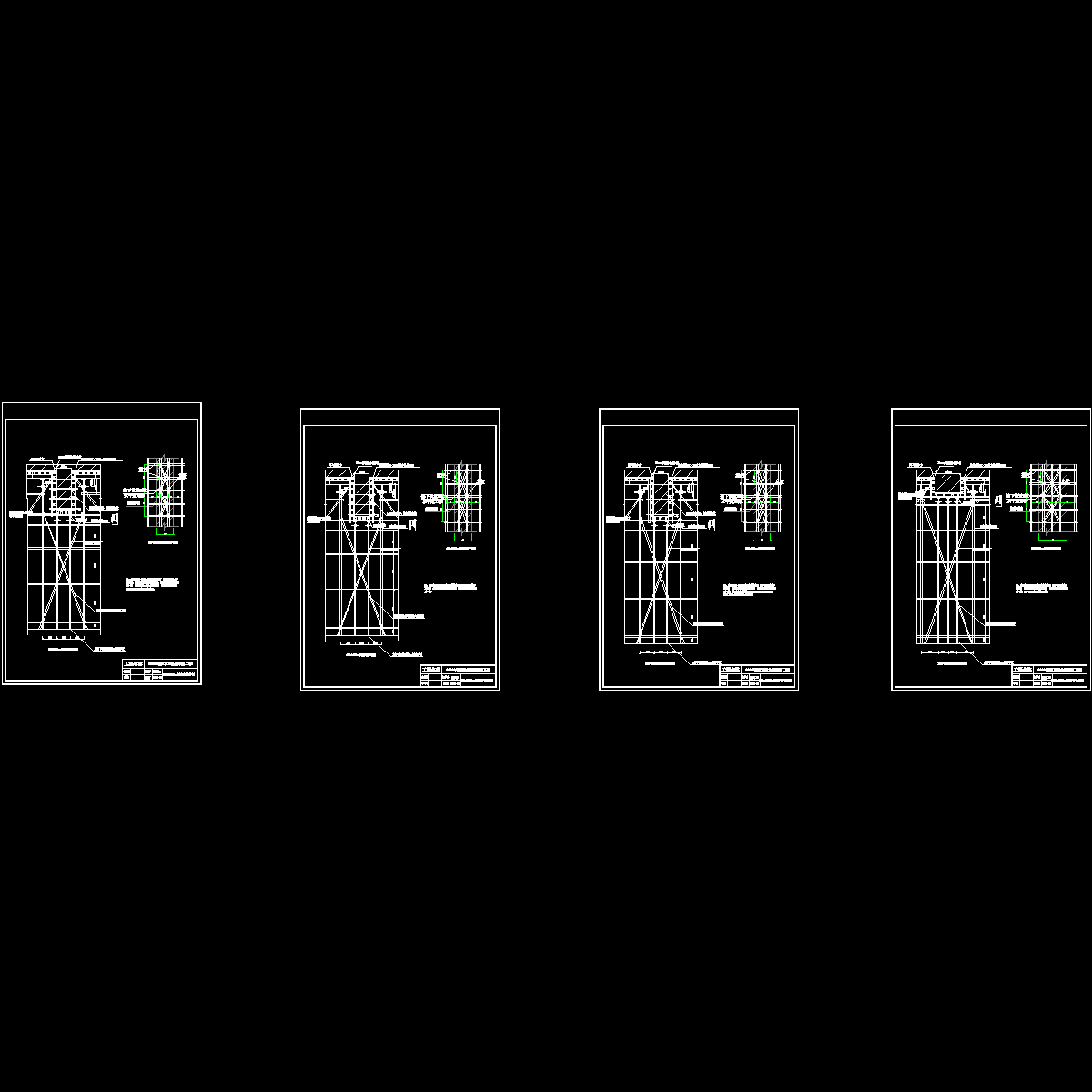

  • 附图8-11梁底支撑节点示意图.dwg
    附图8-11梁底支撑节点示意图.dwg
以上是部分截图,请下载附件后查看完整高清内容
