地下车库梁模板高大模板支撑体系施工方案(专家论证)_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 模板材料:木胶合板模板
  • 模板体系:大模板
  • 主要部位:梁, 楼板
  • 楼板支撑架:扣件式
  • 模板计算书:板模板, 梁模板, 支撑架
  • 编制时间:近代年
  • 施工重点难点:大模板施工

附件详情

  • 1、项目概要
  • 2、编制说明
  • 3、高(大)混凝土模板支撑体系施工 方案编制 说明
  • 4、施工计划
  • 5、施工工艺
  • 6、高(大)支模施工班组安排及安全保障体系组织分工
  • 7、质量、安全保证措施
  • 8、模板支撑架及大梁对拉螺栓计算书
  • 9、高支模支撑体系变形监测
  • 10、高支模安全应急预案

附件详情

该项目由高层住宅、多层住宅、地下车库和相应配套设施构成。地下车库共3区段,目前施工A区地库。建筑设计结构形式:桩基加承台、筏板基础,剪力墙主体结构。
A地库和2#、3#高屋地下室总面积11076平方米,地下室层高3.9m,一般跨度8100㎜×8100㎜(净跨7500㎜×7500㎜),地库顶板厚250mm;截面450㎜×900㎜、450㎜×1000㎜、450㎜×1300㎜、500㎜×1000㎜、550㎜×1000㎜、450㎜×1700㎜框架大梁的截面积达到0.4平方米及以上或集中线荷载已达20KN/M2及以上,已属超过一定规模的危险性较大分部分项工程范围。
……
5.5.材料
5.5.1.模板材料:采用18 厚胶合板作面板、45×90方木作木楞。
5.5.2支撑系统:采用扣件式钢管 脚手架 及其配件,钢管规格为Φ48×3.0mm(钢管壁厚必须≥3.0㎜)。
5.5.3梁侧模板紧固均采用?14对拉螺杆及Φ48×3.0钢管背楞。
……
5.6.施工工艺流程:
支撑定位、放线→框梁下立杆定位放线→板下立杆定位放线→验线→排架起步立杆布置→纵横向扫地杆布置→排架起步验收→排架搭设→模板支撑调平→方木、模板铺设
5.7.2.支撑体系剪刀撑的设置:
5.7.2.1.满堂模板支架四边与中间每隔四排支架应设置一道纵向剪刀撑,由底至顶连续设置;
5.7.2.2.高于4m的模板支撑架,其两端与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑(该项目设在支撑架的底部(扫地杆位置)和顶部(板底));
……
附:高大梁及250㎜厚顶板支撑体系图、模板支撑架及大梁对拉螺栓计算书。
……
92页,编制于近代年。

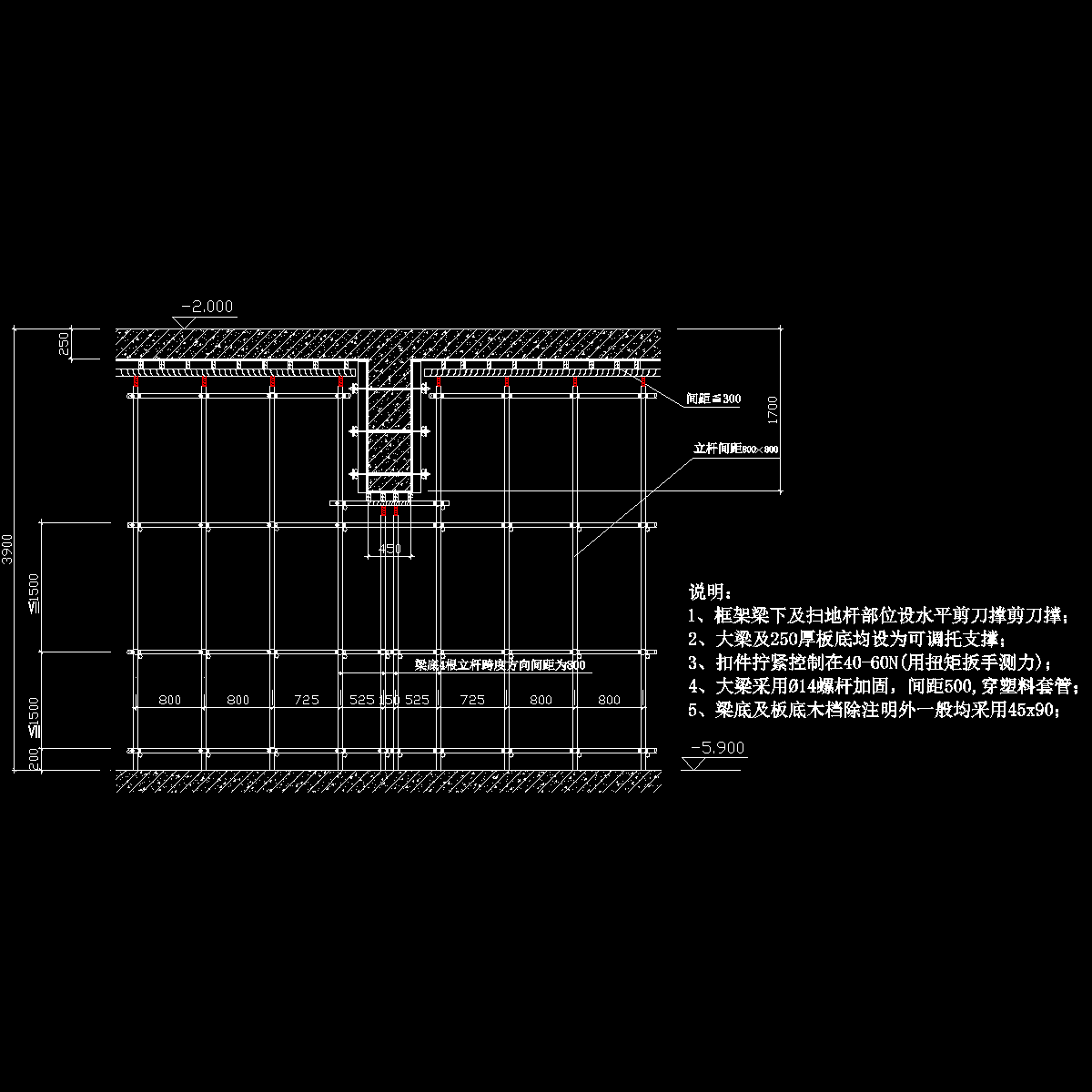

450㎜×1700㎜大梁及250厚板支撑体系示意图

550X1000大梁支撑体系图

高低板块框架梁剪刀撑搭设示意图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

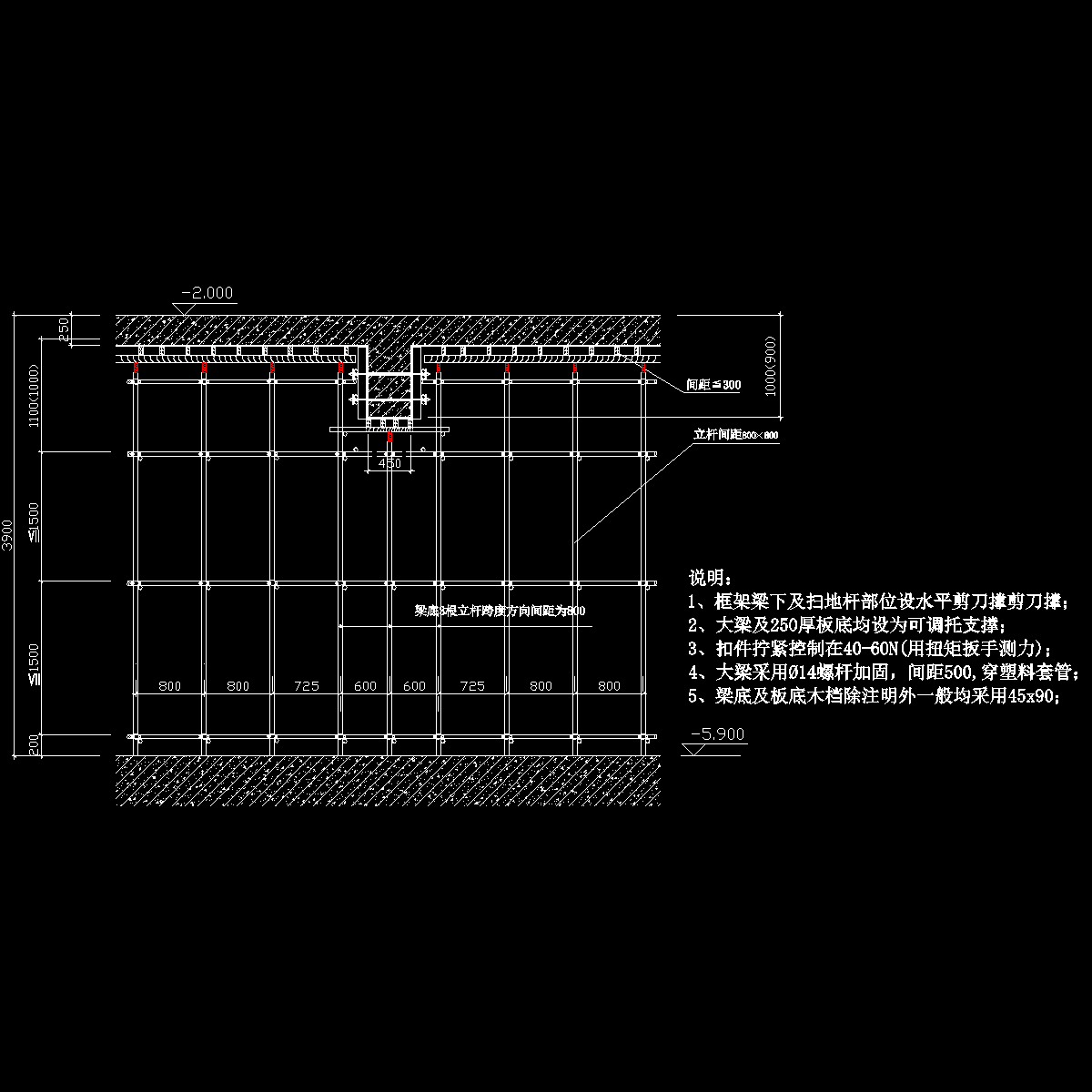

  • 450x1000梁及250板高大模板可调托支撑体系图.dwg
    450x1000梁及250板高大模板可调托支撑体系图.dwg

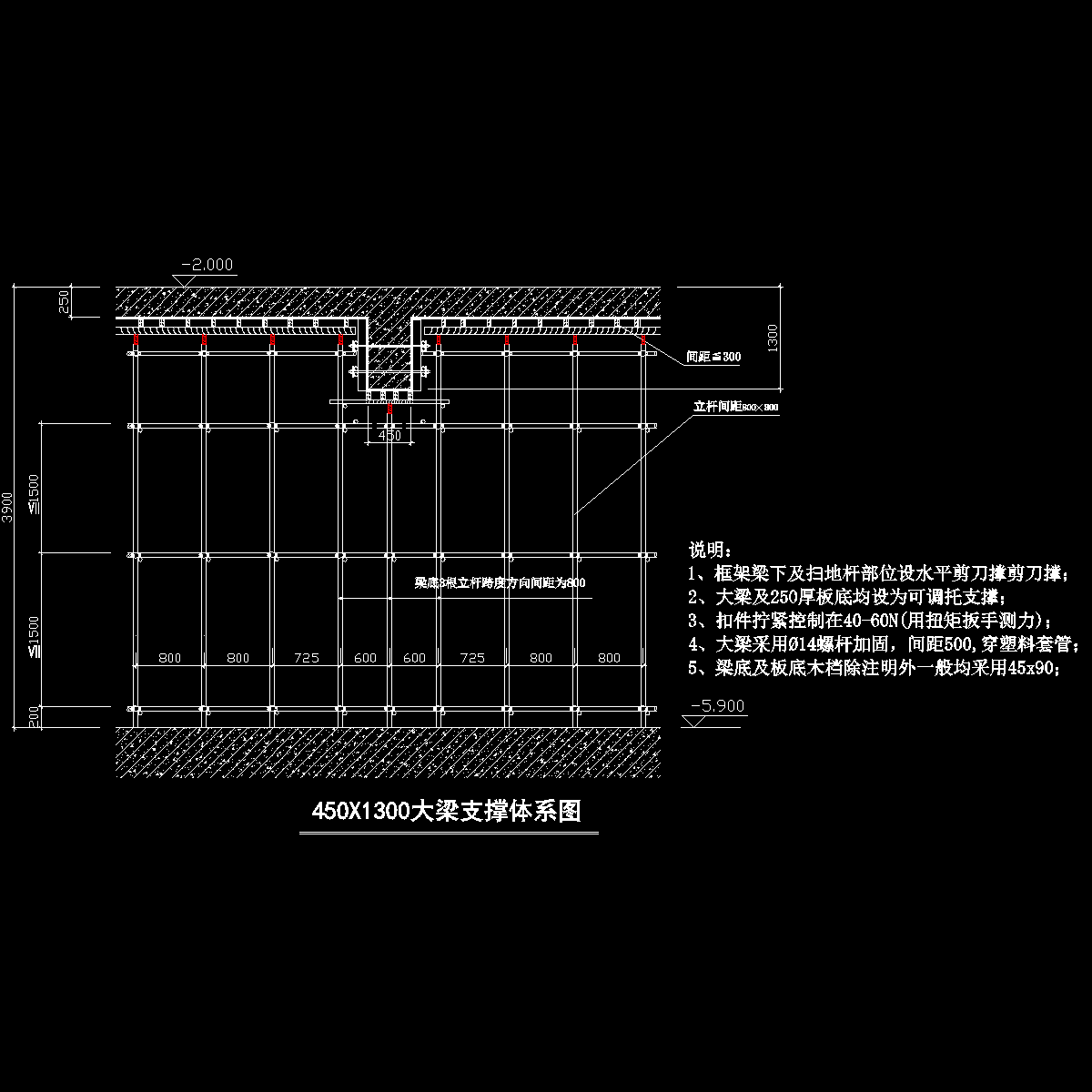

  • 450x1300梁及250板高大模板支撑体系图.dwg
    450x1300梁及250板高大模板支撑体系图.dwg

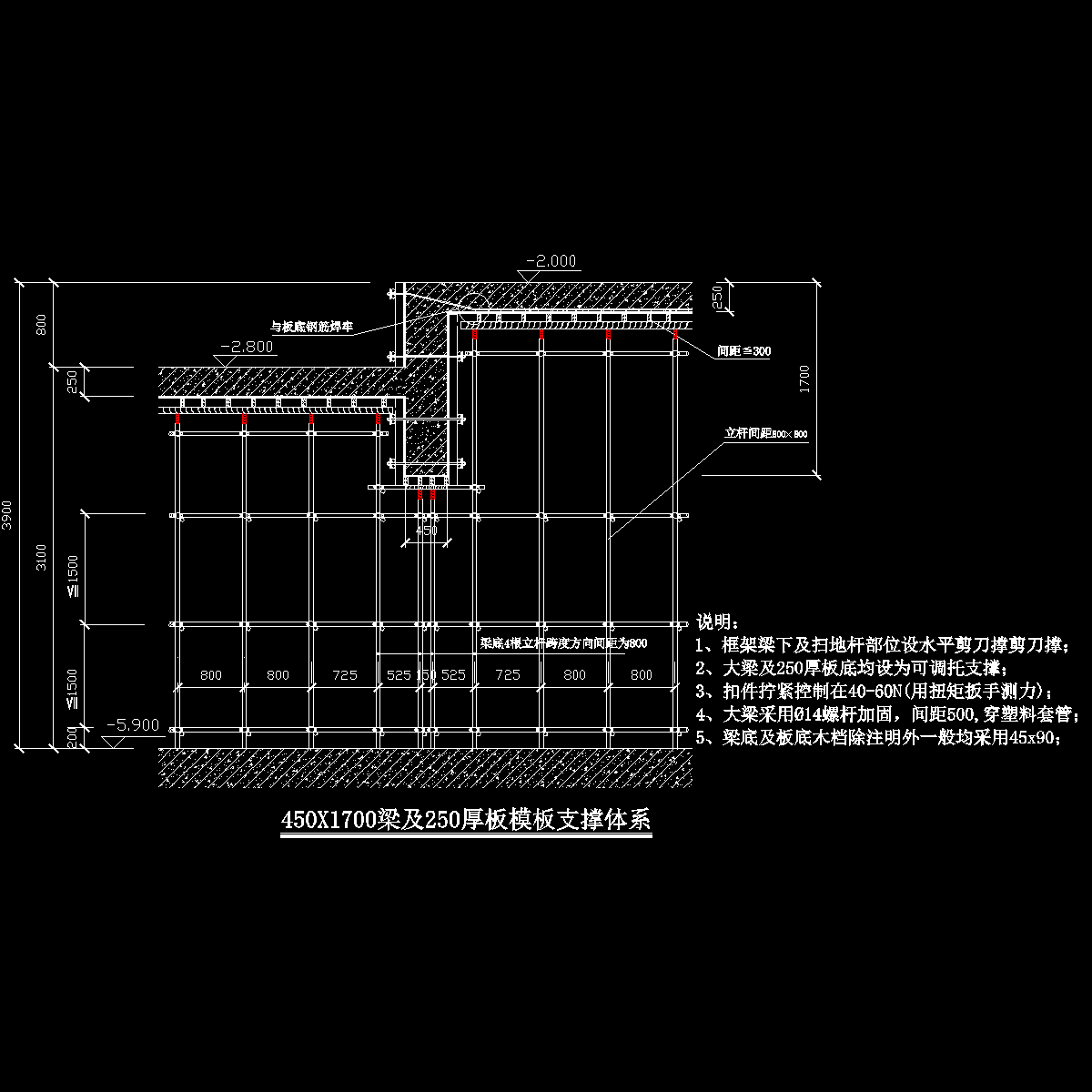

  • 450x1700梁及250板高低跨处高大模板支撑体系图.dwg
    450x1700梁及250板高低跨处高大模板支撑体系图.dwg
  • 450x1700梁及250板高大模板支撑体系图.dwg
    450x1700梁及250板高大模板支撑体系图.dwg
  • 550x1000梁及250板高大模板支撑体系图.dwg
    550x1000梁及250板高大模板支撑体系图.dwg
  • a地库高大梁支撑体系平面标示图.dwg
    a地库高大梁支撑体系平面标示图.dwg
  • 剪刀撑平面布置示意图.dwg
    剪刀撑平面布置示意图.dwg
  • 地库高大模板应急预案急救路线图.dwg
    地库高大模板应急预案急救路线图.dwg
  • 地库高大模板梁板支撑体系示意图12.19.dwg
    地库高大模板梁板支撑体系示意图12.19.dwg
  • 框架梁剪刀撑搭设示意图.dwg
    框架梁剪刀撑搭设示意图.dwg
以上是部分截图,请下载附件后查看完整高清内容
