医疗中心地源热泵工程施工套CAD大样图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:冷热源
  • 冷热源:电动压缩式冷水机组,水地源热泵
  • 水系统:单式泵,变流量,双管制,闭式
  • 节点大样:集分水器

附件详情

本次暖通设计范围为动力中心。该资料的动力中心所服务的范围是:一期主楼和公共卫生医学楼。一期主楼114844平方米,其中地上94752平方米,地下近代2平方米;公共卫生医学楼7492平方米。

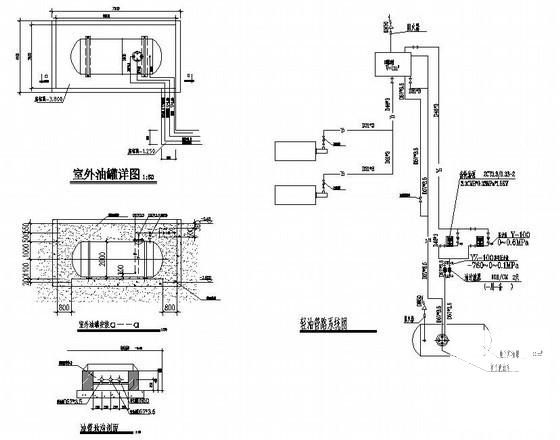

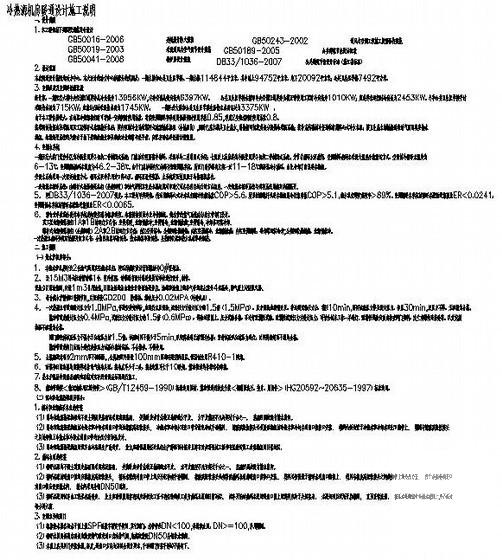

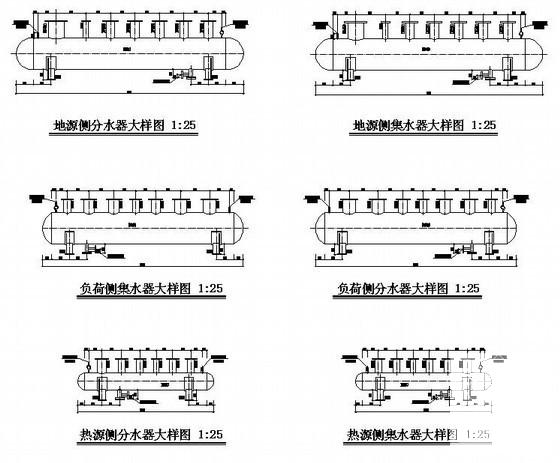

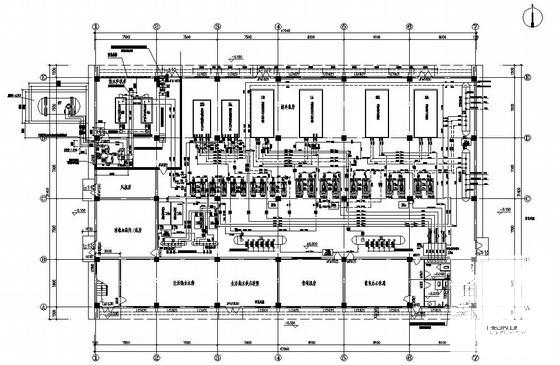

内容包括:冷热源机房暖通设计施工说明、一层冷热源机房接管平面图、一层冷热源机房设备定位平面图、二层暖通平面图和烟囱出屋面做法示意图、一层冷热源机房接管平面放大图、一层冷热源机房接管平面放大图、地源热泵系统流程图和设备表、室外油罐详图和轻油管路系统图、分集水器大样图;以及能源中心室外地埋管系统施工图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 工程大样图 - 1
    工程大样图 - 1
  • 工程大样图 - 2
    工程大样图 - 2
  • 工程大样图 - 3
    工程大样图 - 3
  • 工程大样图 - 4
    工程大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
