6层活动中心地源热泵系统设计CAD施工图纸（机房）(dwg)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 地上层数：6层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 设计内容：空调,通风,采暖,机房
• 冷热源：水地源热泵
• 空调系统：全水系统
• 项目地址：上海

附件详情

1、项目概要
该项目为上海某活动中心地源热泵系统设计施工图。地上六层，地下一层。

2、地源热泵系统方案
本方案共设计钻孔160口,钻孔直径为130mm，有效深度为100m。通过介质水实现土壤热量转移，将吸/放热后热水/冷水，储存在换热井中，供给热泵系统热量，经热泵系统进行能量提升后，满足活动中心冷热需求。换热末端选择板式换热器。

三层空调风水平面图

五层空调风水平面图

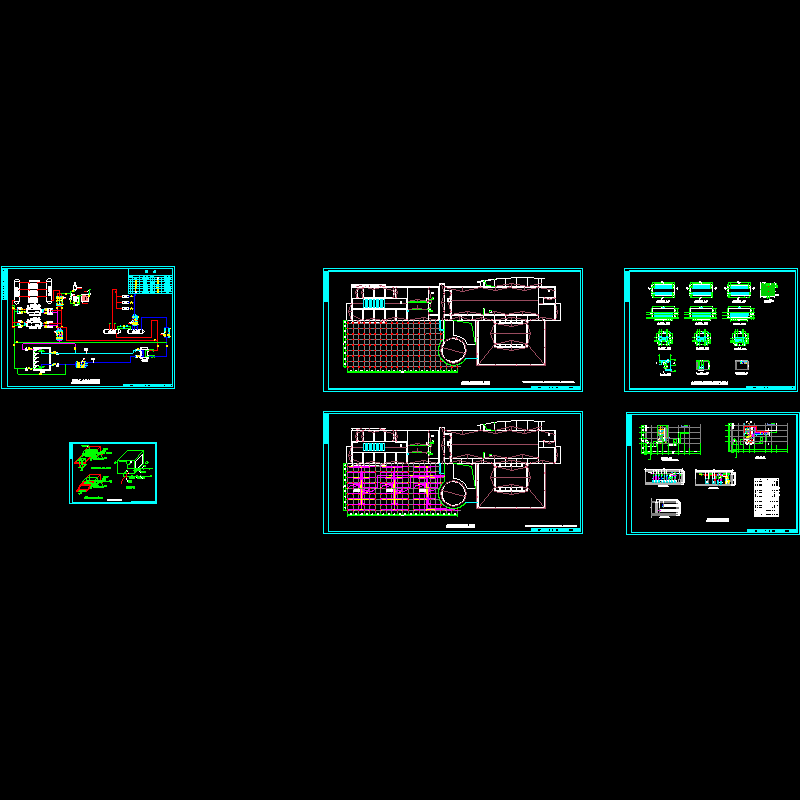

地源热泵、水蓄冷系统原理图

土壤换热器管道平面图

地源热泵机房平剖面图

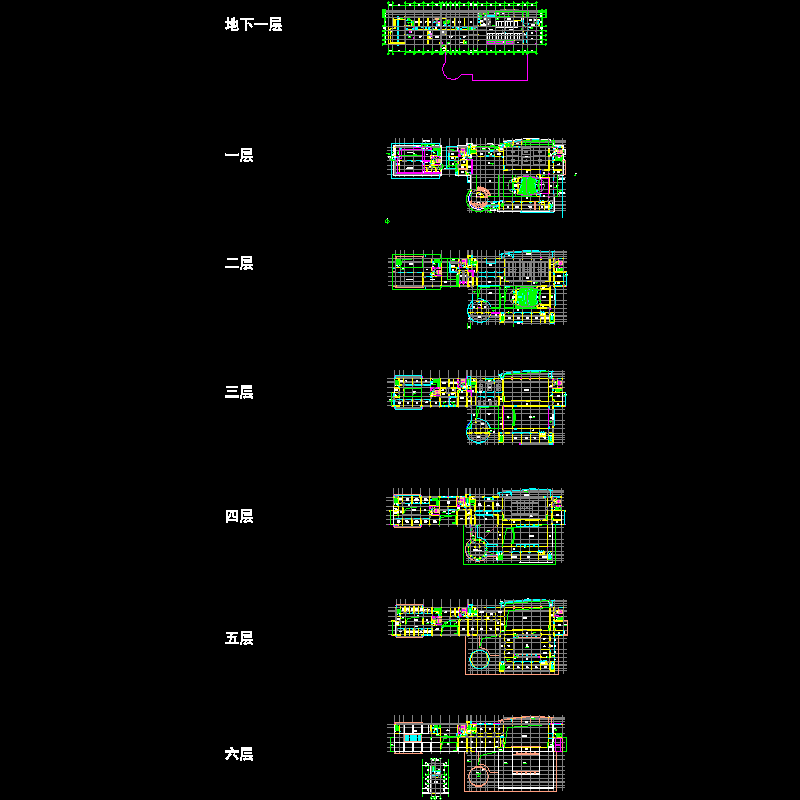

地下一层空调风水平面图

建筑底图.dwg

空调风水平面图.dwg

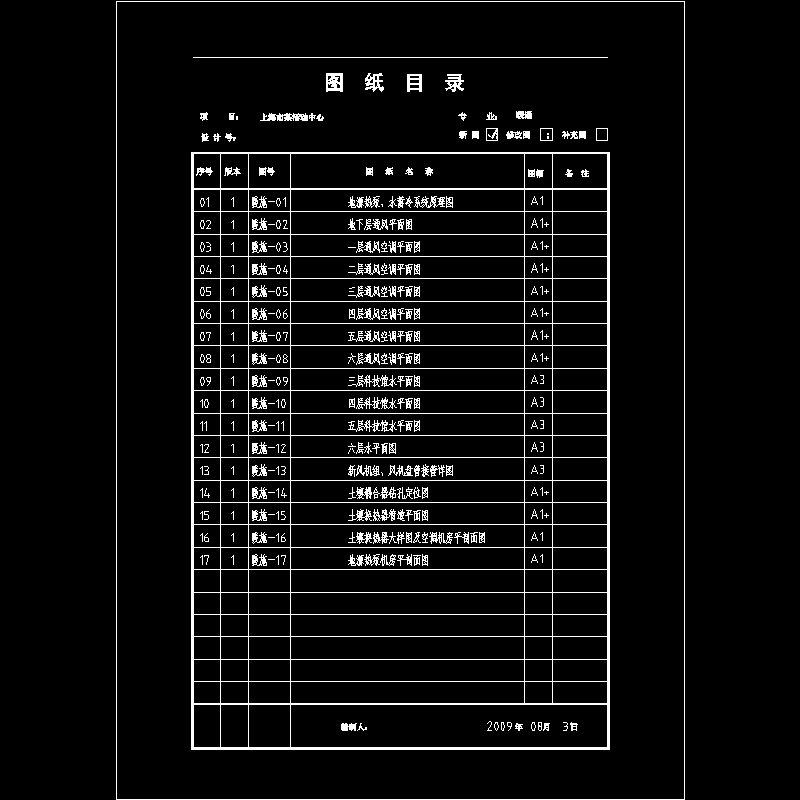

图纸目录.dwg

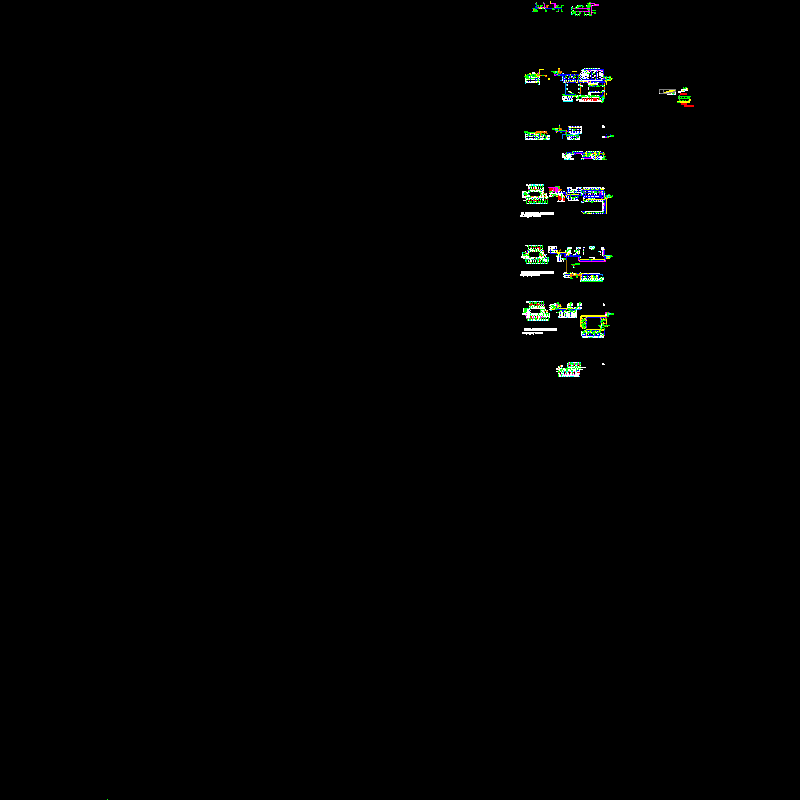

系统及机房详图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-27 07:01:37上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
