2层别墅地源热泵系统设计施工CAD大样图

附件详情

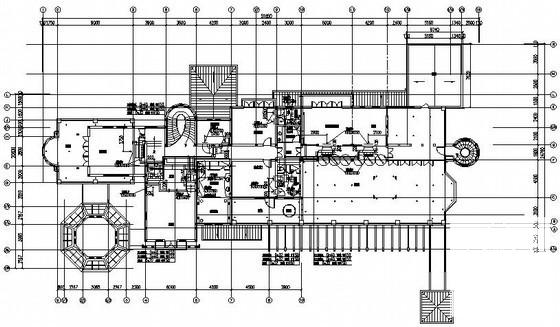

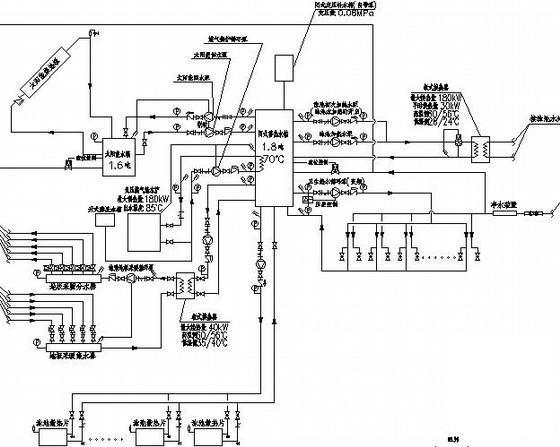

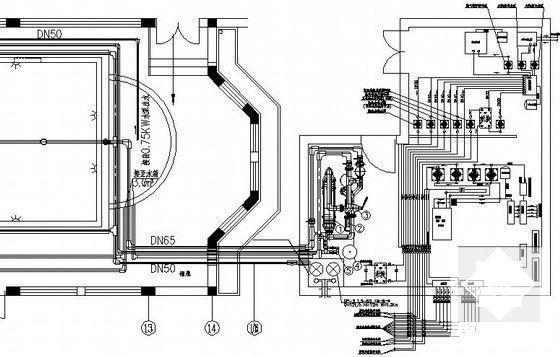

该项目为位于上海的2层公寓.建筑总高度:11m。空调冷源采用地源热泵机组,热源采用负压燃气锅炉为主,太阳能热水器为辅的形式。末端空气处理设备:每个房间吊装1~2台卧式暗装的风机盘管,做夏季制冷用；送风型式为条缝型风口侧送风;回风型式为百叶回风口底回风,或条缝型回风口侧回和底回。游泳池部分冬季采暖采用地板低温热水辐射供暖结合热水散热器型式.散热器供/回水温:70°C/50°C;地板采暖供/回水温:50°C/45°C。

，图纸共13张。
