15806平米9层职业技术学院交流中心采暖通风CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:15805.90平方米
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计内容:通风,采暖,防排烟
  • 采暖系统:散热器供暖
  • 水系统:同程式

附件详情

该项目为某职业技术学院交流中心,分为主楼和剧场两个部分,总建筑面积为15805.90平方米。主楼建筑高度为35.70m。一层为展示厅、学术交流厅,二、三层为展示厅,四层为教室,五至七层为办公室,八、九层为工作间;剧场建筑高度为18.2m,共两层。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

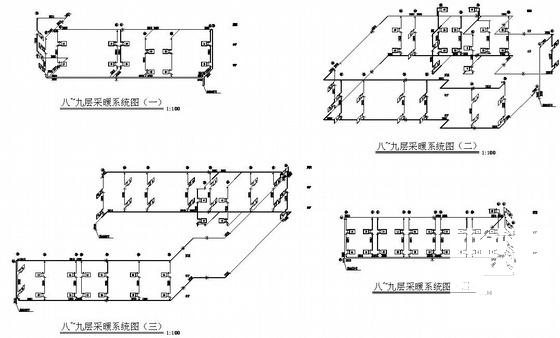

  • 暖通施工技术 - 1
    暖通施工技术 - 1

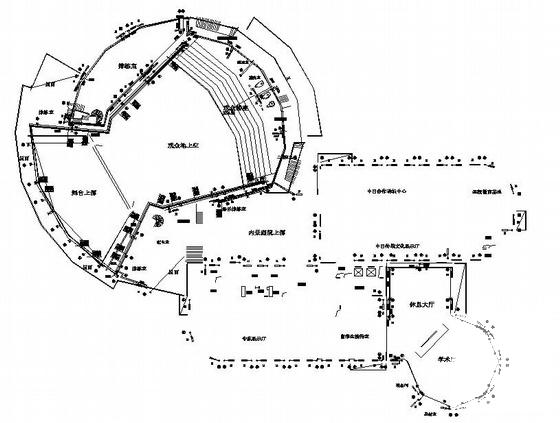

  • 暖通施工技术 - 2
    暖通施工技术 - 2

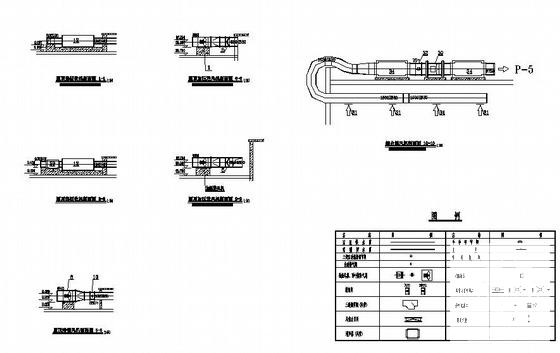

  • 暖通施工技术 - 3
    暖通施工技术 - 3

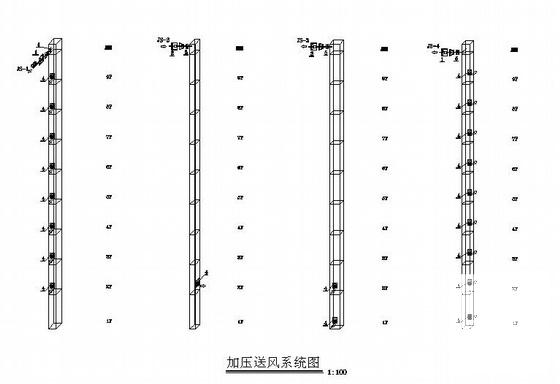

  • 暖通施工技术 - 4
    暖通施工技术 - 4
以上是部分截图,请下载附件后查看完整高清内容
