5层别墅VRV空调系统设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:空调, 通风
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:侧面送风
  • 项目所在地:广东

附件详情

  • 空调设计施工图说明
  • 空调 平面布置图
  • 空调系统配置图

附件详情

稿件为深圳某别墅VRV空调系统设计图纸;该建筑物空调面积约为775平方米,使用三套中央空调系统。一、二层为一个系统;三四层各为一个系统。
空调系统设计:1.该资料选用变频多联式中央空调系统。空调主机为上出风机组,各功能区域选用暗藏风管式室内机。
2.室内机配合天花造型采用侧送下回和下送下回方式。
3.室内机电源由室外机供给,信号线由室外机到室内机,然后再室内机与室内机相连接。

,图纸共7张。

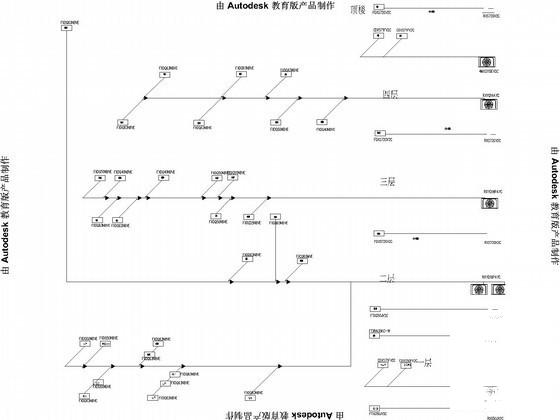

空调系统配置图

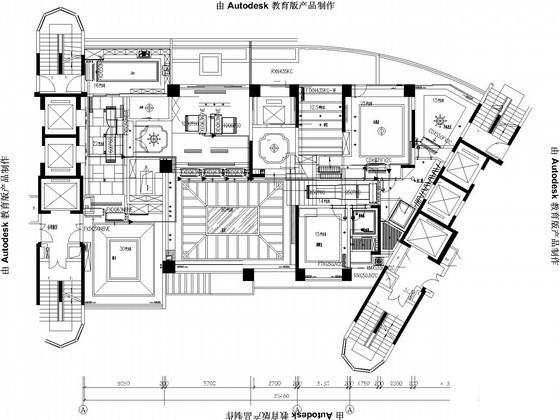

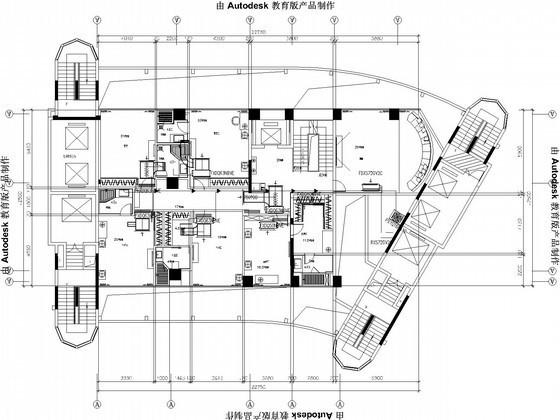

空调平面布置图

别墅VRV空调布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

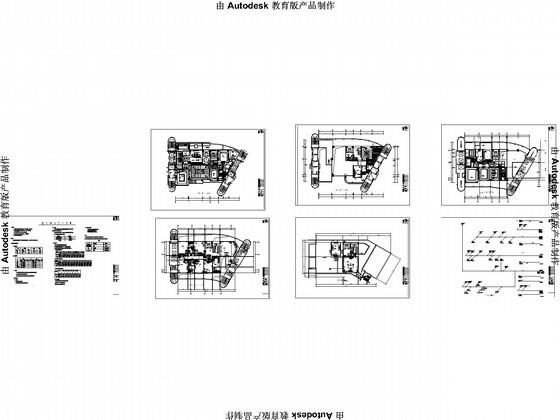

  • 空调vrv系统施工 - 1
    空调vrv系统施工 - 1
  • 空调vrv系统施工 - 2
    空调vrv系统施工 - 2
  • 空调vrv系统施工 - 3
    空调vrv系统施工 - 3
  • 空调vrv系统施工 - 4
    空调vrv系统施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
