7层办公楼VRV空调系统设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 地上层数:7层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统

附件详情

该项目设计内容包括地下一,二层送排风系统,防排烟系统,及地上卫生间排风系统。地上一层至七层营业厅及办公用房设(风冷)VRV系统。
地下二层餐厅设转轮式热回收组合新风机组一台。地上各层防烟楼梯间及消防电梯前室均采用自然排烟;地下一层车库按6h换气设置排烟风机,补风机风量不小于50%排烟量,排烟及补风机均设于专用机房内。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

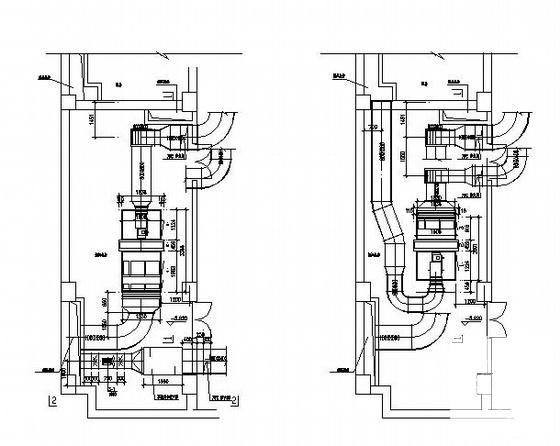

  • 空调vrv系统施工 - 1
    空调vrv系统施工 - 1

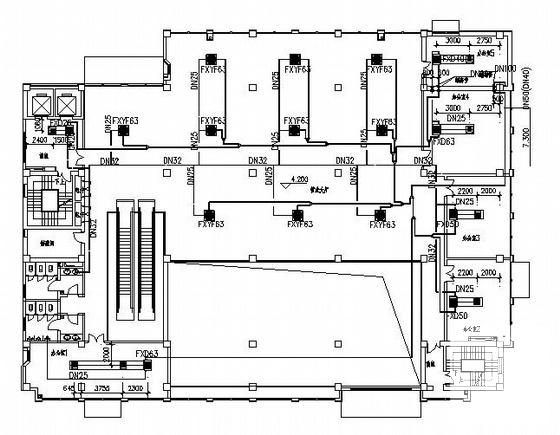

  • 空调vrv系统施工 - 2
    空调vrv系统施工 - 2

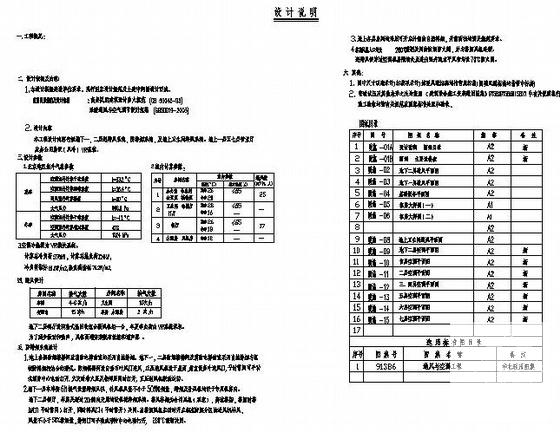

  • 空调vrv系统施工 - 3
    空调vrv系统施工 - 3
以上是部分截图,请下载附件后查看完整高清内容
