6层框架结构安置小区14#楼结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该项目部分为框架结构房屋,部分为砌体结构,本图说明仅用于框架部分,框架部分采用柱下钢筋混凝土独立基础。
基本风压:0.40KN/平方米
基本雪压:0.40KN/平方米
抗震设防烈度为6度
该资料包含:
结构设计总说明、基础 平面布置图 、楼梯结构图、结构平面图、坡屋面结构平面图、屋面层结构模板图共9张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

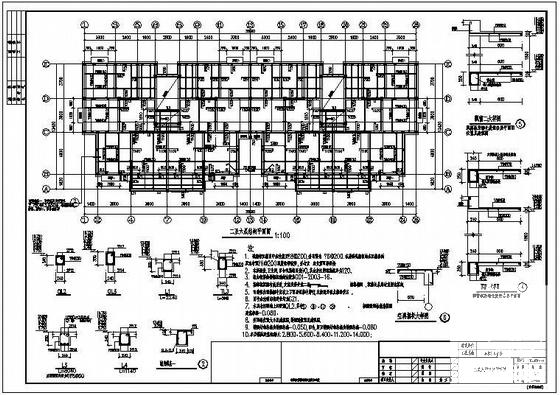

  • 小区施工图纸 - 1
    小区施工图纸 - 1

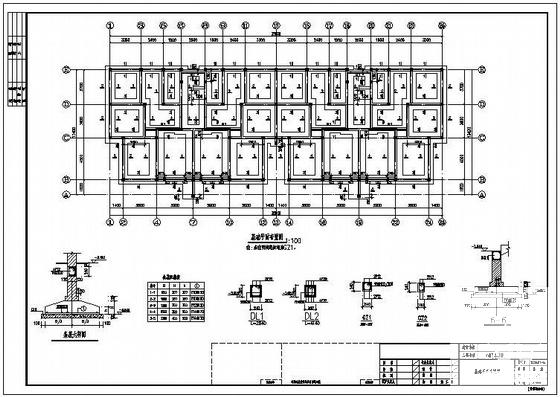

  • 小区施工图纸 - 2
    小区施工图纸 - 2

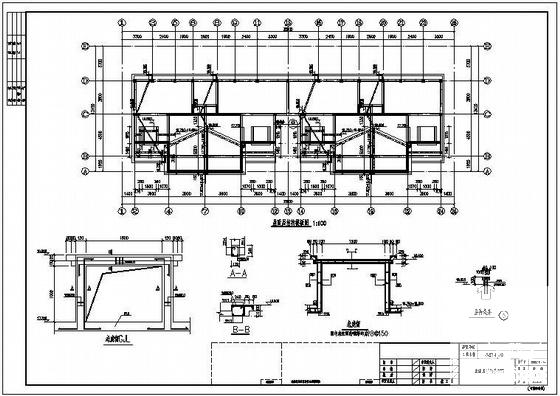

  • 小区施工图纸 - 3
    小区施工图纸 - 3

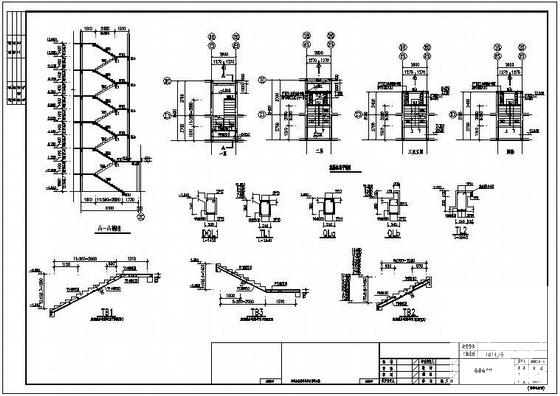

  • 小区施工图纸 - 4
    小区施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
