2栋两层框架结构安置小区商业楼结构施工CAD大样图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:42张
  • 设计年代:近代

附件详情

该项目是安徽某安置房小区商业楼项目,共计2栋,4#、5#楼,建筑面积分别为:1515.60平方米,1149.60平方米,均为框架结构,地上2层,基础采用柱下独立基础,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含: 结构设计说明 ,基础图,梁板柱图,楼梯图,构造柱大样,节点大样图等共计24张图。
建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,各种大样图等各种大样图等共计28张图。
分享投稿时间:近几年8月。

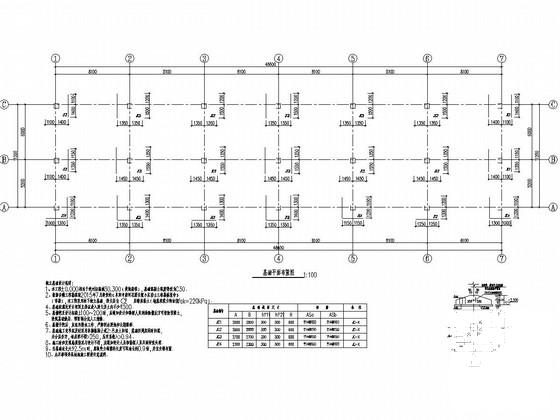

基础 平面布置图

二层结构平面布置图

构造柱大样

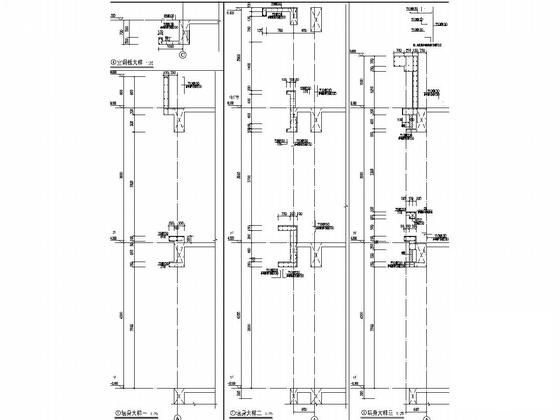

节点大样图

二层梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构商业楼 - 1
    框架结构商业楼 - 1
  • 框架结构商业楼 - 2
    框架结构商业楼 - 2
  • 框架结构商业楼 - 3
    框架结构商业楼 - 3
  • 框架结构商业楼 - 4
    框架结构商业楼 - 4
  • 框架结构商业楼 - 5
    框架结构商业楼 - 5
  • 框架结构商业楼 - 6
    框架结构商业楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
