7层公寓采暖通风CAD施工图纸(散热器供暖)

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 项目所在地:山东

附件详情

该项目是寿光市某小区53栋楼的采暖通风设计,地上七层,一二层为商业店铺,三至七层为酒店式公寓。该项目采暖供回水由市政管网提供.采暖供回水温度为: 80/60℃,系统设计采暖热负荷257KW。公寓式标准间采暖系统采用分户独立系统。本建筑采用内腔无粘沙灰铸铁柱翼橄榄型散热器SC(WS)TZYG3-6-8(745)型。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

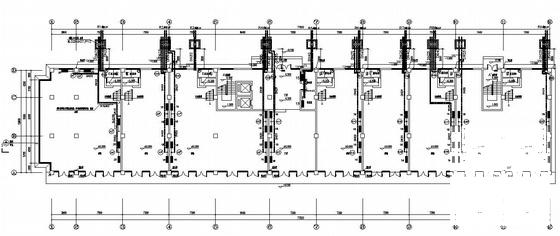

  • 散热器采暖施工图 - 1
    散热器采暖施工图 - 1

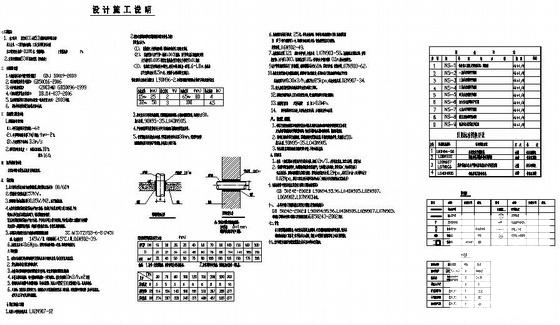

  • 散热器采暖施工图 - 2
    散热器采暖施工图 - 2

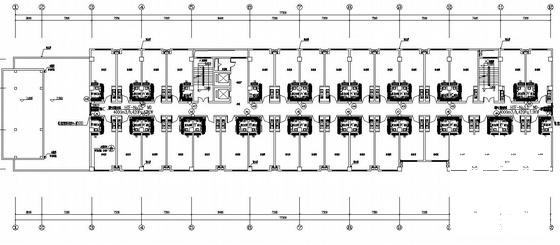

  • 散热器采暖施工图 - 3
    散热器采暖施工图 - 3

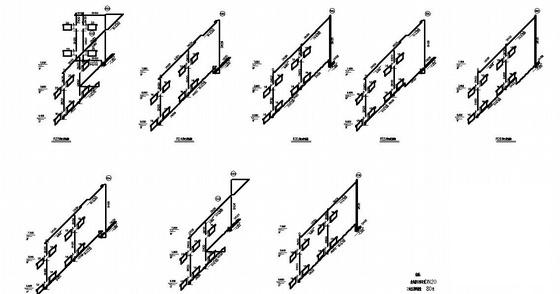

  • 散热器采暖施工图 - 4
    散热器采暖施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
