一份高层办公楼采暖通风系统设计CAD施工图纸(高地区散热器供暖)

[复制链接]

0

主题

0

帖子

1456

积分

超级版主

Rank: 8Rank: 8

积分
1456
发表于 2020-2-28 21:15:25 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:25000平方米
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 水系统:双管制,异程式

附件详情

一、项目概要:
该项目建筑面积约为25000平米,地下一层,地上十六层...
二、采暖系统:
1.该项目采暖供回水计算温度为95/70度。
2.采暖系统除地下室停车库采用下供下回式双管异程式采暖系统外,其它均采用单管上供下回异程式采暖系统...
三、通风系统:
1.该项目在防烟楼梯间及其前室设置机械加压送风系统。
2.该项目在地下停车场、三~五层内走道、大会议室设置排烟系统及机械加压补风系统...

图纸共13张。

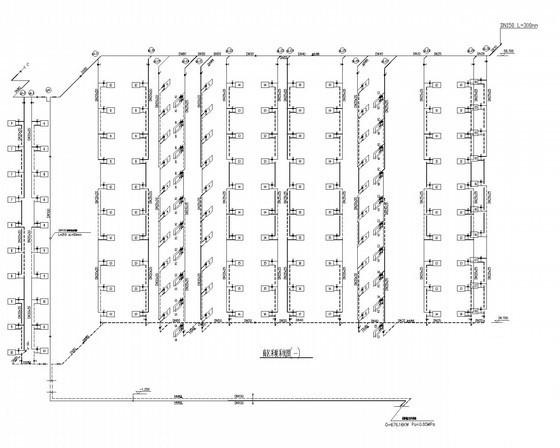

低区采暖系统图

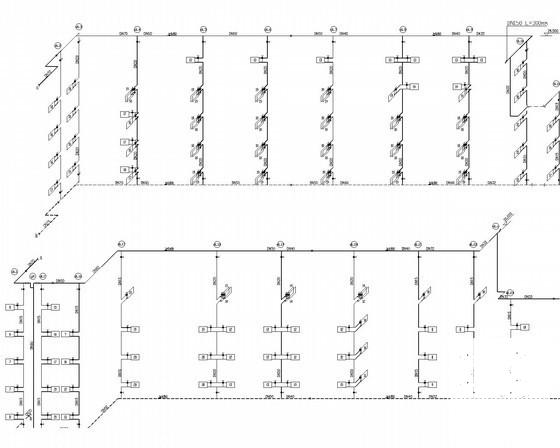

高区采暖系统图

高层办公楼采暖 - 1
第 1 张图
高层办公楼采暖 - 2
第 2 张图
高层办公楼采暖 - 3
第 3 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-28 21:15:25上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ede2d1w1wd21cfsdd22.rar

1.33 MB

下载  售价: 100 积分    赚积分
