板柱结构地下1层车库结构设计施工CAD图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目是地下车库项目,板柱结构,筏板基础,长度52.2米,宽度40米,抗震设防烈度为7度,基础设计等级为乙级。
该资料包含:结构设计总说明,地下室基础 平面布置图 ,基础详图,地下室柱配筋图,地下室顶板结构平面布置及板配筋图,地下室顶板梁平法施工图,楼梯大样,汽车坡道详图共计8张图。
分享投稿时间:近几年

地下室柱配筋图

地下室顶板结构平面布置及板配筋图

地下室顶板梁平法施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

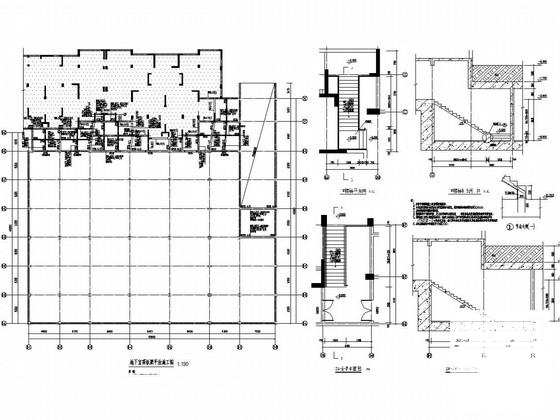

  • 地下车库结构设计 - 1
    地下车库结构设计 - 1

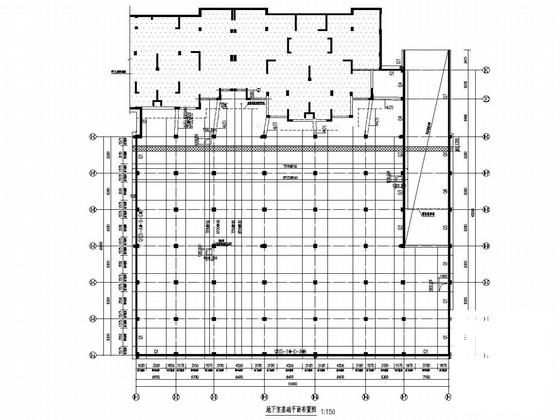

  • 地下车库结构设计 - 2
    地下车库结构设计 - 2

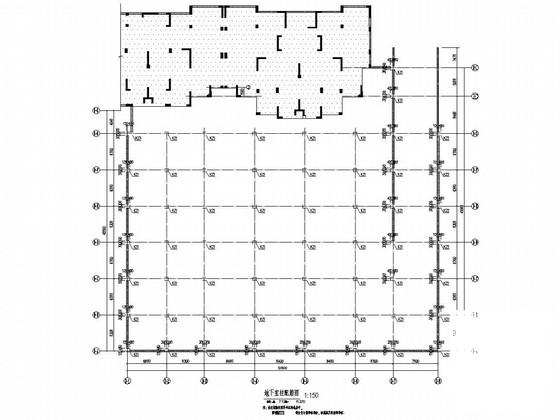

  • 地下车库结构设计 - 3
    地下车库结构设计 - 3

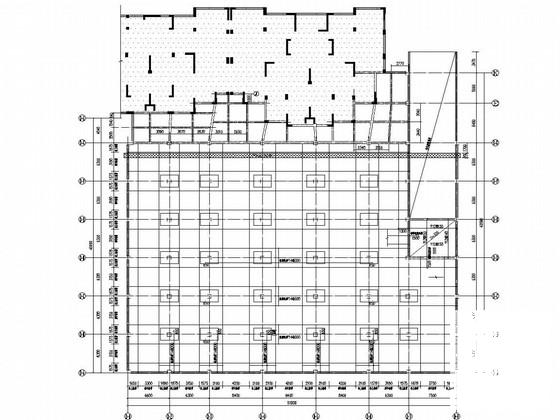

  • 地下车库结构设计 - 4
    地下车库结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
