24层框架结构地下车库结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:单层建筑
  • 建筑地上层数:0层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:20张以下张
  • 设计年代:近代

附件详情

该项目位于天津市红桥区,建成后为大型综合性社区。工程占地49000m2,地下建筑面积30547.52m2,地上建筑面积104554.37m2。
工程由19栋地上单体结构和地下车库组成。1-15#楼为地上住宅楼,地下为自行车库及设备用房,其中1-3#楼地上六层结构,建筑高度19.8m,建筑面积各3160.8 m2;4-6#楼为地上18层,地下二层结构,建筑高度55.3m,建筑面积各5452.53m2;7、8#楼为地上18层,地下二层结构,建筑高度55.8m,建筑面积各8489.74m2;9-11#楼为地上16层,地下二层结构,建筑高度49.8m,建筑面积个5472.24m2;12、13#楼为地上16层,地下二层结构,建筑高度49.8m,建筑面积各7556.12m2;14、15#楼为地上24层,地下二层结构,建筑高度73.6m,建筑面积14#楼10038.99m2,15#楼为10071.3m2;住宅楼均采用短肢剪力墙结构。公建2为连续性商铺和配套商业服务用房,为地上二层结构,建筑高度9.05m,建筑面积1870.54m2;公建3为连续性商铺、配套商业服务用房及小区配套服务用房,为地上三层结构,建筑高度13.05m,建筑面积1134.04m2;公建四为连续性商铺、配套商业用房和综合文化活动中心、建筑高度13.05m,建筑面积1938.1m2;地下室为设备用房及单层坡道式机动车停车库。地下车库采用框架结构。
该资料包含:桩位布置图,基础详图,基础平面图,柱、墙平面图,梁平面图,板平面图,顶板模板布置图等
共17张图纸。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

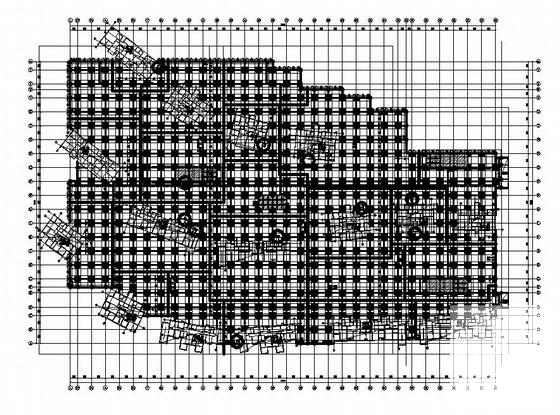

  • 地下车库结构设计 - 1
    地下车库结构设计 - 1
  • 地下车库结构设计 - 2
    地下车库结构设计 - 2
以上是部分截图,请下载附件后查看完整高清内容
