新建36米跨厂房2层轻钢建筑结构CAD施工图纸(建筑面积12615平米)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 地上层数:2层
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 结构最大跨度:36m
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

某新建厂房二层轻钢建筑结构图
该资料为:某新建厂房二层轻钢建筑结构图
该项目为二层(局部单层)钢结构厂房,建筑物长度为144.24m,柱距8.0m,宽度为54.88m,柱顶标高为9.0m,女儿墙顶标高为10.8m;建筑面积为12615平方米。
1、该项目为汽配模具厂的新建厂房。
2、设计范围及深度:±0.000以上的建筑、 结构施工图 设计。
3、建筑室内地坪标高±0.000由现场定;室内外高差定位300mm,图中尺寸除标高以米计外,其余均以毫米为单位。
4、建筑物用途:汽配模具车间,生产类别为丁类,建筑耐火等级二级。
5、建筑设计安全等级为二级,设计正常使用年限三十年。
6、建筑抗震烈度为6度,设计基本地震加速度值为0.05g。
该资料包含:
建筑图:
建筑设计说明、底层平面图、二层平面图、屋顶平面图、立面图、剖面图、货梯平面、结构图共7张图纸。
结构图:
结构设计说明 、屋顶结构布置图、屋面檩条布置图、二层次梁布置图、二层楼板配筋图、KJ图、QL图、吊车梁详图、墙梁布置图、墙梁详图、LT、XG详图、YC、MS详图、SC、TCJ详图、柱脚锚栓布置图、YP详图、坡道、楼梯详图、天窗架结构、檩条布置图共20张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

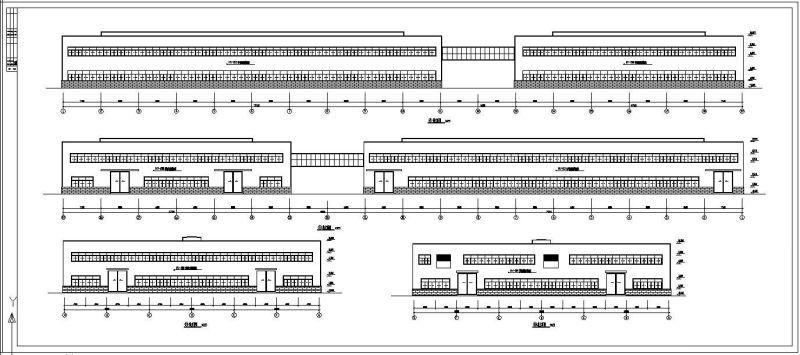

  • 轻钢结构厂房施工图 - 1
    轻钢结构厂房施工图 - 1

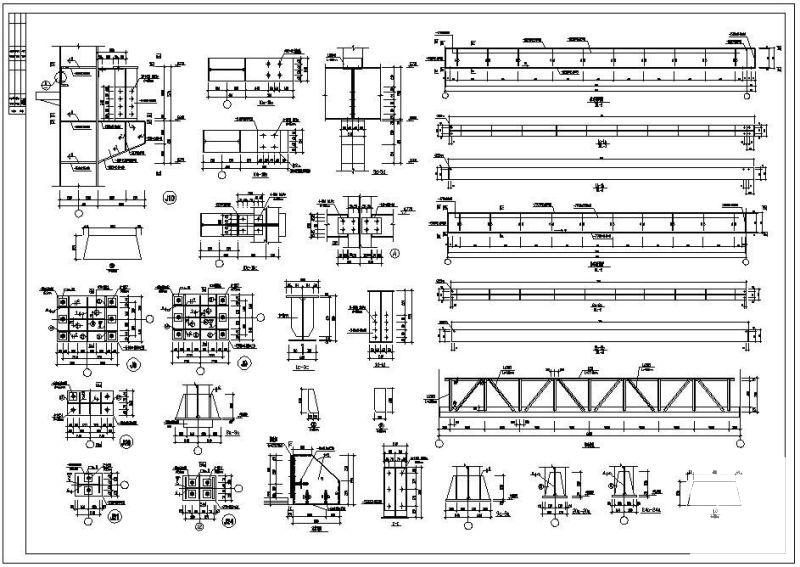

  • 轻钢结构厂房施工图 - 2
    轻钢结构厂房施工图 - 2

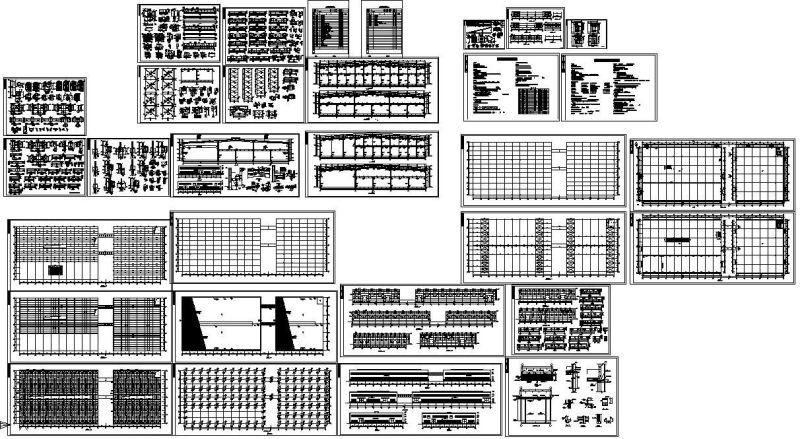

  • 轻钢结构厂房施工图 - 3
    轻钢结构厂房施工图 - 3

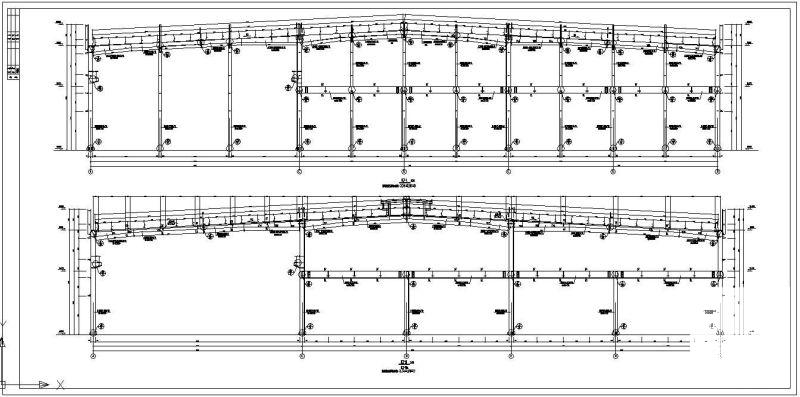

  • 轻钢结构厂房施工图 - 4
    轻钢结构厂房施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
