3172平米老年活动中心体育馆电气设计施工CAD图纸

  • 建筑类别:体育
  • 建筑设计面积:3172.16平方米
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:云南
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全

附件详情

  • 电气设计施工说明
  • 附属房场馆照明及应急 照明平面图
  • 室内体育馆照明平面图
  • 屋顶 防雷平面图
  • 蓝球馆照明配电系统图
  • 夹层照明平面图
  • 照明 配电箱系统

附件详情

该项目位于云南,该项目为市老年活动中心的体育馆单体建筑设计,建筑主要分两大空间:篮球兼羽毛球馆和网球馆。篮球兼羽毛球馆建筑设计面积:916.06平方米,网球馆建筑设计面积:1464.20平方米,其它附属管理用房建筑设计面积:791.9平方米,总建筑设计面积:3172.16平方米。建筑层数场馆为一层,其中篮球兼羽毛球馆建筑高度为:9.0M,网球馆建筑高度:15.0M均为建筑标高,建筑设计结构形式主要为全纲架结构。
主要包括供电、照明、防雷、接地。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

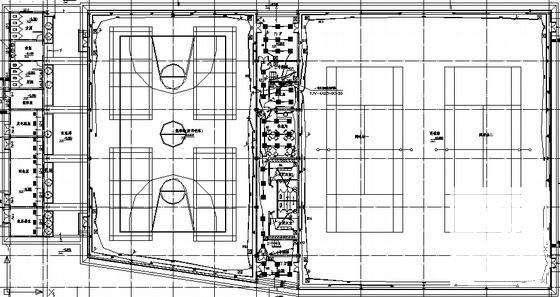

  • 体育馆电气设计图纸 - 1
    体育馆电气设计图纸 - 1

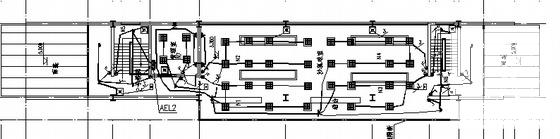

  • 体育馆电气设计图纸 - 2
    体育馆电气设计图纸 - 2

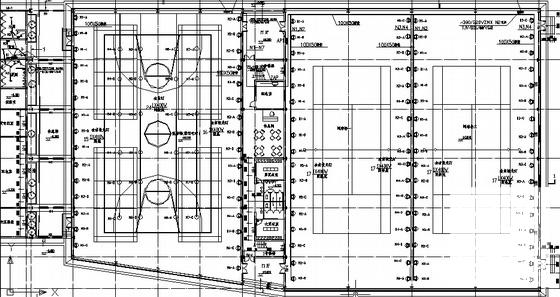

  • 体育馆电气设计图纸 - 3
    体育馆电气设计图纸 - 3
  • 体育馆电气设计图纸 - 4
    体育馆电气设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
