体育馆弱电施工CAD图纸

一、项目概要

1. 概况：该项目位于江苏省扬中市，东侧新扬路，北侧为外环南路，南侧为纬一路，西侧为迎江大道.由体育馆、体育场、景观塔、游泳馆、健身馆组成(游泳馆、健身馆由业主另行委托设计)。

体育馆：观众座席5174人,其中固定座席4004人，活动座席1164人，另有无障碍座席观众席6人。地上共四层，可分为竞赛区、观众区、运动员区、竞赛管理区、新闻媒体区、贵宾区、场馆运营区。

2. 该项目设计号：S1012

3. 建筑高度(室外地坪至屋面结构面层计)：

体育馆：建筑高度23.35m（22.30至24.40）

4. 建筑建筑设计结构形式：主体及看台采用钢筋混凝土框架结构。屋面采用网架钢结构体系。

5. 建筑等级：乙级。可举办地区性和全国单项比赛。 建筑耐火等级：二级。屋面防水等级：二级。 主体结构设计使用年限50年。

6. 建筑抗震设防烈度为七度。

7. 经济技术指标 ：

总占地面积: 118688.26平方米

体育馆总建筑设计面积：21495.63平方米

其中：地上建筑设计面积：19041.17平方米(含保温面积11.13平方米),地下建筑设计面积：2454.46平方米。总机动车停车位：415辆。

二、设计内容及设计范围

该资料包括红线内的以下内容:

1.火灾自动报警及联动控制系统(含应急广播及背景音乐系统)

2.智能化专项设计内容：

1)通信自动化系统

2)综合布线系统

3)有线电视系统

4)综合保安监控系统(含视频监控系统、入侵报警系统)

5)建筑设备监控系统

3.体育工艺专项设计（包括计时计分及成绩处理系统、电视转播与摄像系统、大屏幕显示系统、场馆扩声系统以及售检票、升旗与时钟系统）不在该资料范围内。 该项目建筑智能化专项设计在满足编制投标书和审核承包商深化设计文件为原则，满足结构施工预留、预埋的要求前提下，只设计各系统的系统框图及平面线槽敷设路由。

三、通信自动化系统

(一).概述:

该项目在体育场内设置中心通信机房，内设数字程控交换机(PABX)，负责向体育馆、游泳馆、综合训练馆及及景观塔等提供语音信号。体育馆、游泳馆、综合训练馆及及景观塔设弱电机房，内设电话配线架。

1.该项目由体育场中心通信机房引来200对电话电缆,进入地下一层弱电机房总配线架。机房内设备配置及相应的机房工程不在该资料范围。

2.根据电话进出线的数量选用电话配线架,落地安装。

3.电话站电源由配电所提供两路电源，在机房末端互投，另外配备30kVA的UPS不间断电源，供电时间1小时。

4.弱电机房设300mm架空层。

5.在内部办公室设置内线电话。

6.引至该项目的中继线穿管埋地引来。

7.电话线路进入综合布线系统，末端穿管沿顶板暗敷。

8.电话机房应设独立的接地线，接地装置与大楼 防雷接地 装置共用，接地电阻不大于1欧。电话进线处的总配线架应装设 浪涌保护器 。

(二).数据网络系统（含无线数据传输）:

数据网络系统是各种信息流的支撑系统，利用先进、成熟的网络互连技术，构造高速、宽带、稳定、可伸缩计算机网络平台，用以满足体育中心的总体要求，实现与整个体育中心整体网络平滑连接

1.网络功能

1).网络能为场内外的各种信息（包括INTERNET）接收、存储、处理、交换和传输。

2).达到资源共享。

2.网络类型

1).体育场内设置有线网络和无线网络两种通信手段。

2). 从应用的角度，体育场内网络分为专用网络、公共数据网络、综合业务数据网络等。

3). 体育馆内采用局域网（LAN）。

3.网络系统构架

1). 主干网采用1000M以太网，以光纤作为主干传输媒介。用户点10/100M自适应。根据实际需要，一部分用户点采用光纤到桌面，其它用户点采用超5类UTP电缆作为水平连接。

2). 网络构成包括网络主交换机、部门交换机、各类服务器、网络接入管理、监控、存储及外围设备。

3).用户端系统的网络操作系统所遵循的原则；

a)网络操作系统必须具有较高的性能；

b)必须支持多种网络协议；

c)操作系统应独立于硬件；

d)必须支持多种计算机平台；

e)必须方便用户访问网络资源；

f)必须有公用的应用程序编程接口；

g)支持远程过程调用；

h)有一定的容错技术；

4.用户端系统的通信媒体:

1) 超5类UTP电缆；

2)光纤电缆；

3)无线传输媒体。

5.无线数据传输网络系统

1).无线数据传输网络成为计算机网络、田径比赛系统、新闻媒体、综合保安系统、智能化交通管理系统、入场检票系统等多个子系统的备份和传输平台。

2).在体育场、体育馆内提供无线网络，充分满足无线移动数据通信的要求，为体育场数据网络能快捷方便适应各种大型活动的举办奠定有利的基础。

3).无线网络可以作为系统门禁通讯网络的备份链路，也可以扩展到移动通道，适合于各种特殊应用。

(三)该项目建筑物内设置无线通讯系统，采用（泄漏电缆）方式，解决包括移动电话系统引入、无线寻呼机系统引入、多信道寻呼再生中继系统引入，克服建筑物内移动通信设备的"盲区"和"弱区"。

四、综合布线系统

(一).概述:

综合布线系统（GCS）是智能建筑中应用得最多、最成熟的一个系统，具有通用性、灵活性、使用方便性等 特点。GCS能够支持数据、语音及多媒体等多种应用系统信号的传输要求，当终端设备（计算机、电话或传真 机等）的位置或用途需要变动时，只需在配线间的配线架上作简单的跳线即可完成，不需要再布放新的电缆以及 安装新的插座。综合布线系统是建筑智能化系统通信的基础设施，是构建整体信息化系统的基础平台。

(二).设计原则:

除体育工艺特殊要求外,信息插座按如下原则设置：

普通办公室按每10m21个双孔信息插座设置；

商业用房按每60m22个双孔信息插座设置；

机房值班室预留1个双孔信息插座；

会议室预留6～8个双孔信息插座；

贵宾接待室预留6～8个双孔信息插座；

在运动员休息室预留3～5个双孔信息插座；

采访室、混合采访区按每10m21个双孔信息插座设置；

二层观众休息厅设置2～3个双孔信息插座；

每间办公室预留1～2个外线电话；

会议室、贵宾接待室、新闻发布厅预留１个外线电话；

弱电控制室设置1～2个外线电话；

消防控制中心设置1～2个外线电话。

无线上网装置仅预留至弱电竖井。

五、图纸展示

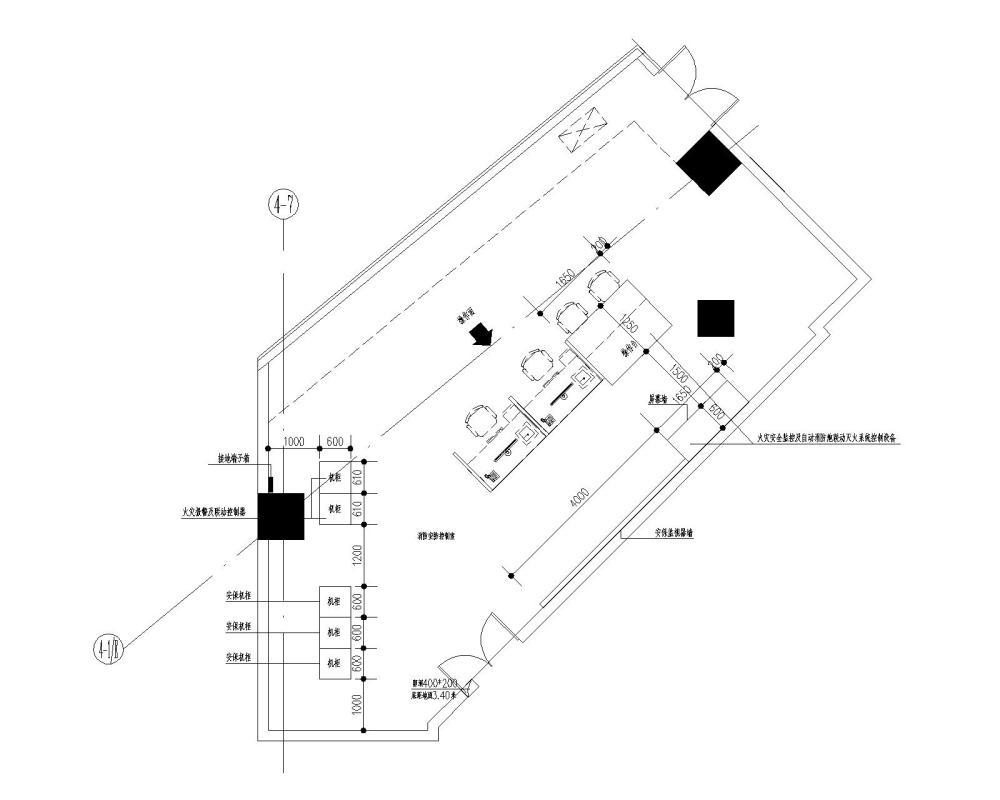

体育馆大样

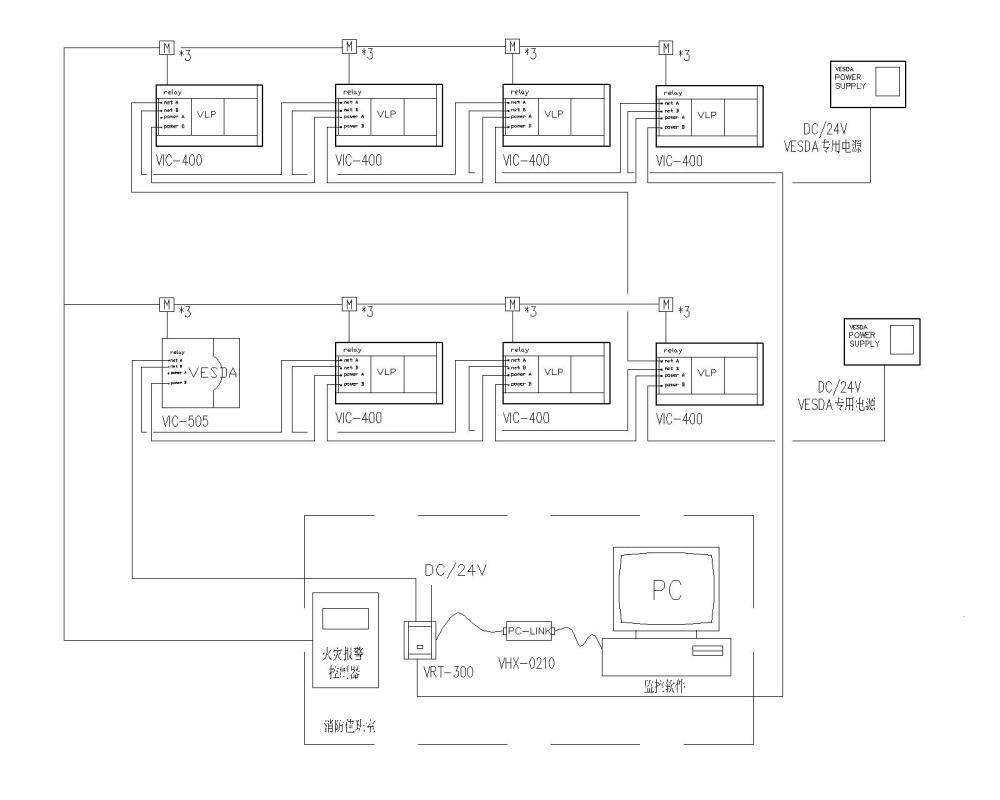

体育馆空气采样及漏电火灾监控系统图

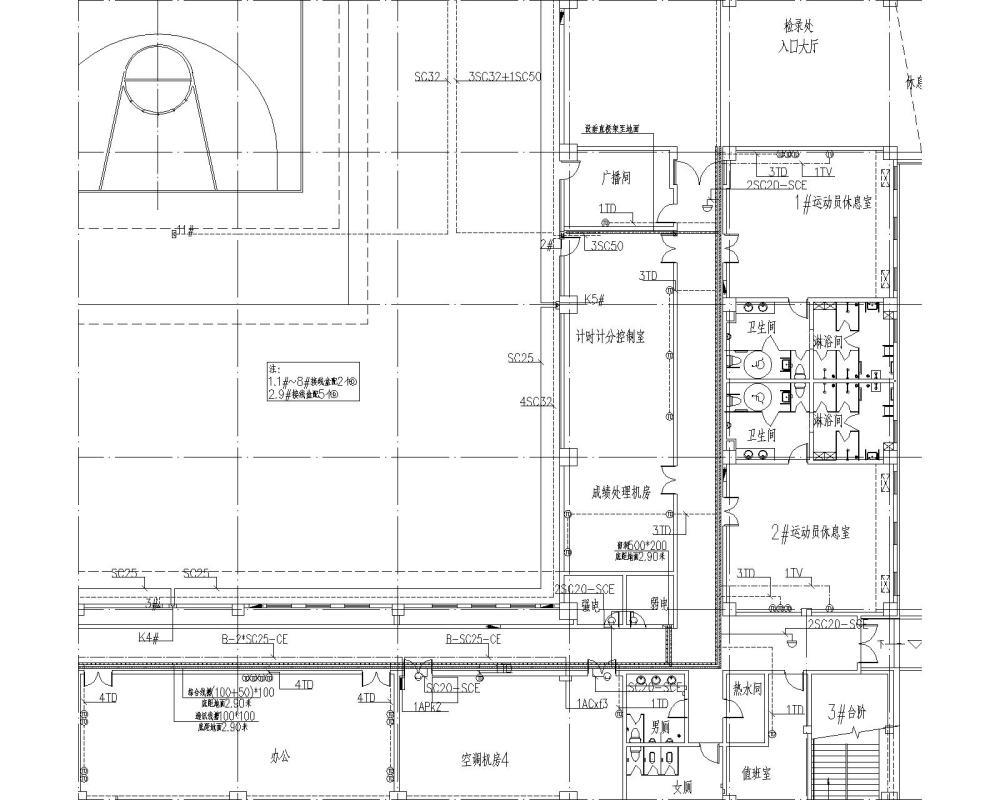

体育馆弱电平面

体育馆消防炮灭火系统图

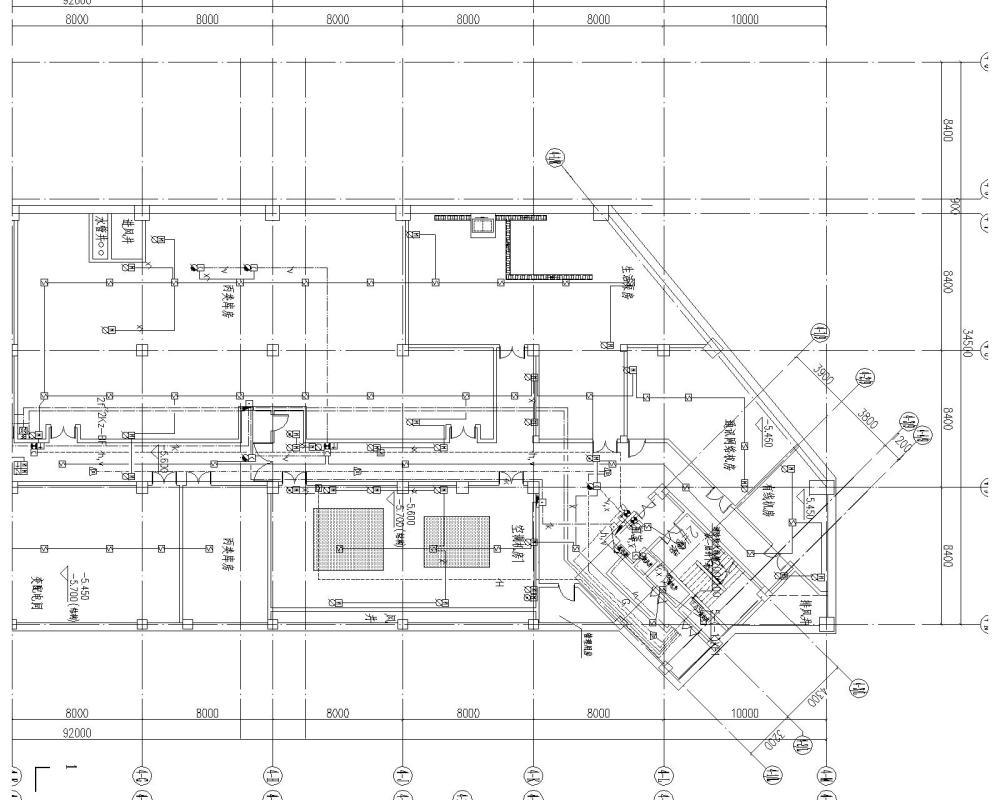

体育馆消防平面

体育馆自动火灾报警系统

体育馆综合布线系统图
