轻钢结构地铁站围护结构CAD施工图纸

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:100年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 特种结构:其他结构
  • 基础形式 :桩基础
  • 抗震设防烈度:7度抗震
  • 参考图纸:25张
  • 设计年代:近代

附件详情

南京某地铁站围护结构图纸
车站总长161.6m,标准段宽21 m,车站底板埋深约22m。车站共设5个出入口、2个风道和2组地面风亭。车站有效站台中心里程K15+773,设计分界里程为K15+692.6,终点里程K15+852.6。本基坑原先的围护结构方案是直径1000mm间距1100mm钻孔灌注桩加搅拌桩止水,因为插入深度过深,采用钻孔灌注桩施工有困难,围护结构方案变为地下连续墙。
该资料包含:设计说明、车站总平面图、围护结构平面布置图、支撑 平面布置图 、车站地质纵剖面图、车站围护结构纵剖面图、围护结构横剖面图、车站东、西端头围护结构立面图、地下连续墙配筋图、地基加固平面图、地基加固横剖面图、临时立柱桩结构详图、钢围檩结构详图、接头桩图共25张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

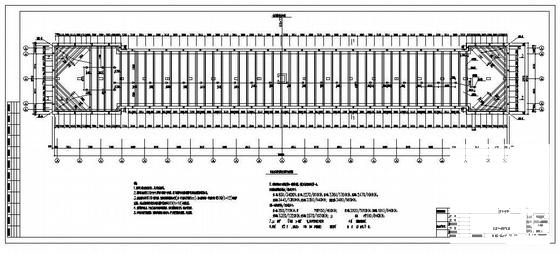

  • 轻钢结构施工图 - 1
    轻钢结构施工图 - 1

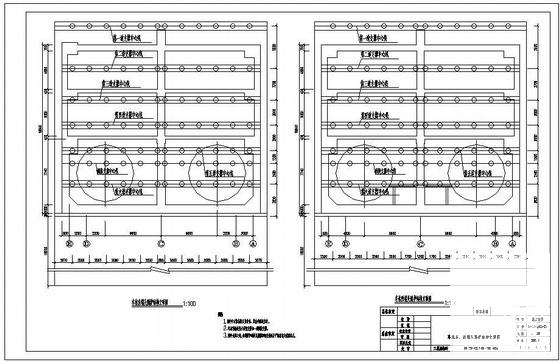

  • 轻钢结构施工图 - 2
    轻钢结构施工图 - 2

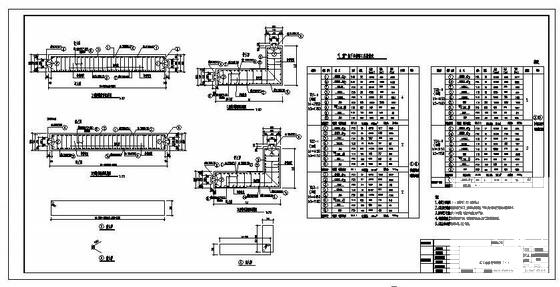

  • 轻钢结构施工图 - 3
    轻钢结构施工图 - 3

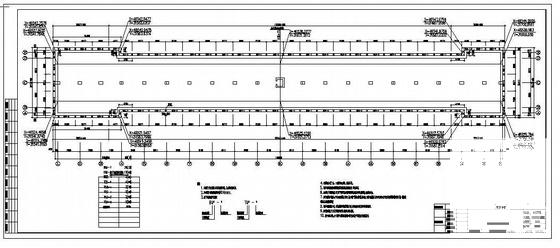

  • 轻钢结构施工图 - 4
