成品库15米跨单层钢结构建筑结构CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:排架
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:15m
  • 抗震设防烈度:6度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

安徽某成品库钢结构建筑结构图
该资料为:安徽某成品库钢结构建筑结构图
该项目采用混凝土柱轻钢屋面排架结构。该项目的结构安全等级为二级,结构重要性系数r=1.0。结构高度为6M。混凝土部分为50年,钢结构部分合理使用年限为25年(结构使用期间应进行必要的维护)。
该项目结构抗震设防烈度经建筑类别调整及场地调整后为六度
基本风压0.4KN/平方米,基本雪压0.4KN/平方米。
该资料包含:
建筑图:
建筑设计说明、窗户表及大样、一层平面图、屋顶平面图、立面图、剖面图、 节点详图 共4张图纸;
结构图:
结构设计说明 、基础 平面布置图 、基础详图、雨蓬详图、柱平法施工图、屋面支撑布置图、屋面檩条布置图、WJ-1详图、柱间支撑,檩条共9张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

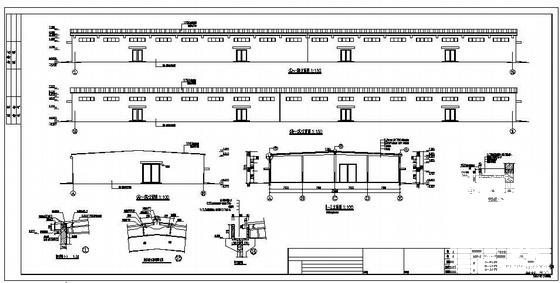

  • 钢结构建筑施工图 - 1
    钢结构建筑施工图 - 1

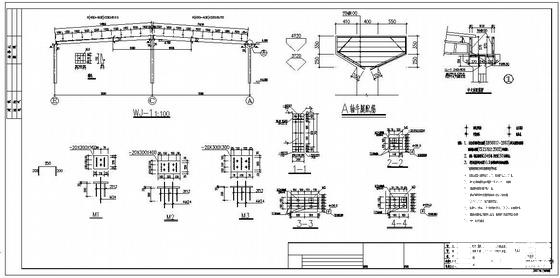

  • 钢结构建筑施工图 - 2
    钢结构建筑施工图 - 2

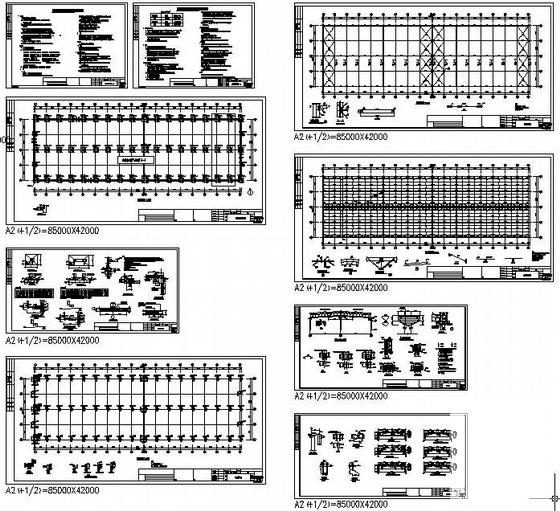

  • 钢结构建筑施工图 - 3
    钢结构建筑施工图 - 3

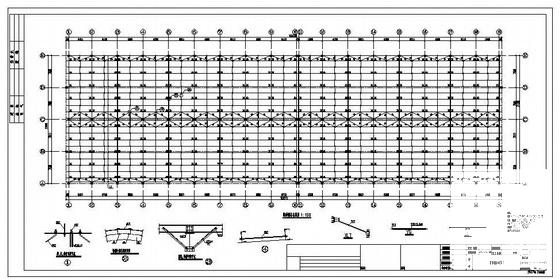

  • 钢结构建筑施工图 - 4
    钢结构建筑施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
