1层游泳池结构设计CAD施工图纸,共7张

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 特种结构:水池
  • 基础形式 :桩基础
  • 参考图纸:7张
  • 设计年代:近代

附件详情

柱定位图、基础结构平面图、结构梁配筋图、结构板配筋图、地下室结构布置图、屋顶结构梁配筋图、屋顶结构板配筋图、游泳池基础结构布置图、游泳池结构平面图、 节点详图 共7张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

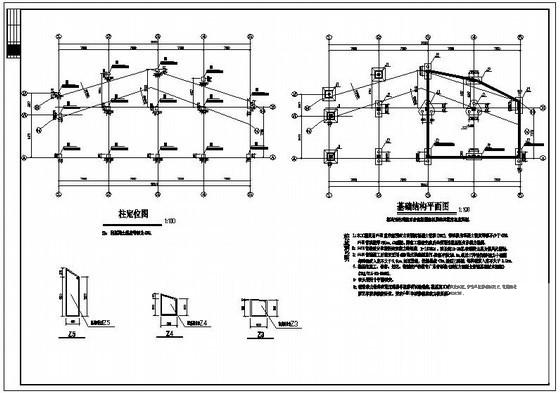

  • 游泳池设计施工图纸 - 1
    游泳池设计施工图纸 - 1

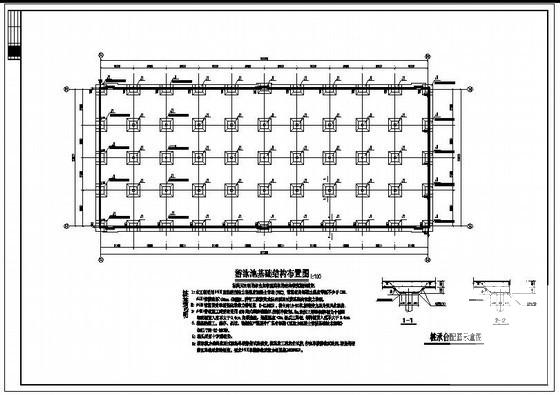

  • 游泳池设计施工图纸 - 2
    游泳池设计施工图纸 - 2

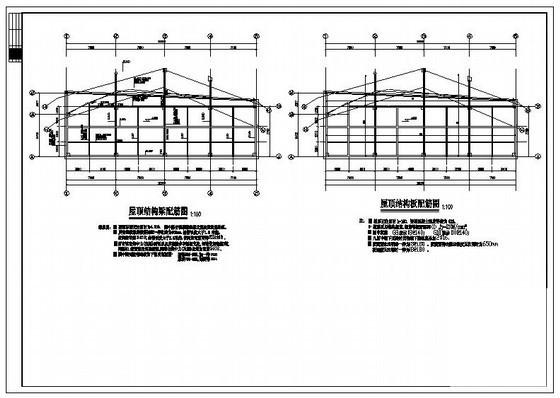

  • 游泳池设计施工图纸 - 3
    游泳池设计施工图纸 - 3

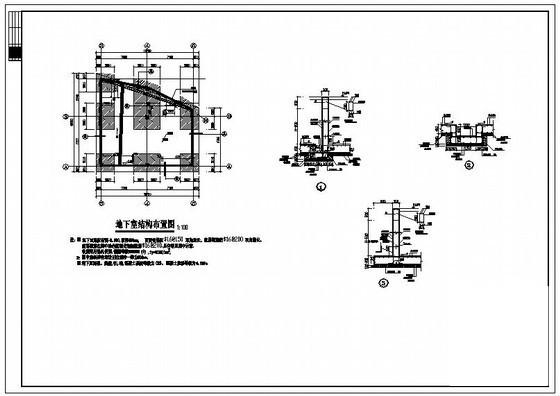

  • 游泳池设计施工图纸 - 4
    游泳池设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
