]80平米单层木结构住宅楼建筑结构设计CAD施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:木结构
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

四川某一层80平米木结构住宅建筑结构设计图
该资料为:四川某一层80平米木结构住宅建筑结构设计图
该资料包含:建筑图:
建筑设计说明、底层平面图、立面图、剖面图、屋面平面图、节点 大样、门窗表共9张图纸。
结构图:
结构设计说明 、基础结构平面图、基础详图、墙体平面布置图、屋架 平面布置图 、墙骨柱大样图、屋架拆分图共19张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

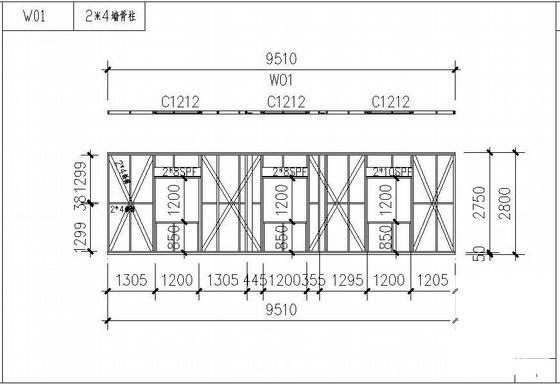

  • 木结构结构设计 - 1
    木结构结构设计 - 1

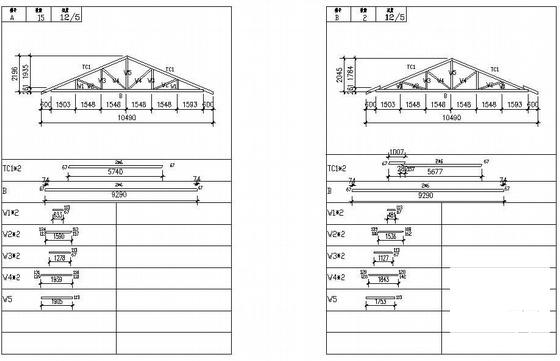

  • 木结构结构设计 - 2
    木结构结构设计 - 2

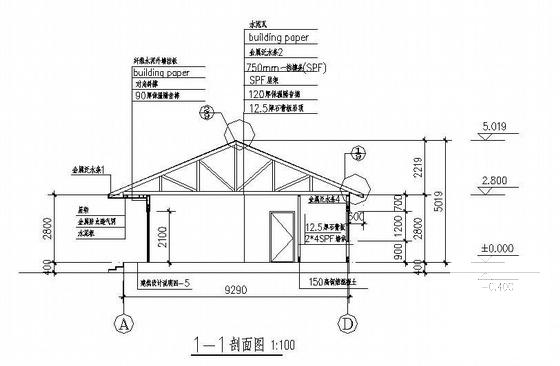

  • 木结构结构设计 - 3
    木结构结构设计 - 3

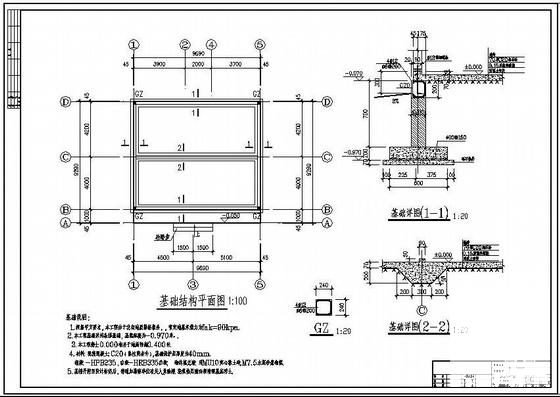

  • 木结构结构设计 - 4
    木结构结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
