5层大学学院大楼给排水施工CAD图纸

搜索更多资源
  • 设计说明：有
  • 建筑类别：教育,文化
  • 建筑高度类型：多层建筑
  • 地上层数：5层
  • 地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：40张
  • 地下室用途：设备用房
  • 生活供水设计：生活给水系统
  • 排水设计：雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式：市政供水
  • 供水分区：两区
  • 排水体制：污废合流,雨污分流
  • 排水技术：重力排水
  • 雨水重现期：10年
  • 消火栓用水量室外(L/S)：20
  • 消火栓用水量室内(L/S)：15
  • 大样节点：卫生间
  • 项目所在地：上海

附件详情

  • 平面图
  • 喷淋平面图
  • 人防给排水系统图及说明
  • 消火栓系统图
  • 喷淋系统图
  • 排水系统图
  • 消火栓系统图
  • 卫生间详图

附件详情

该资料为上海某大学学院大楼给排水施工图。该工程地上五层，地下一层，建筑高度不超过24米，属于多层公共建筑。
设计范围：生活给水系统、生活污水系统、雨水系统、消火栓系统、自动喷水灭火系统、雨淋系统。
共40张图。

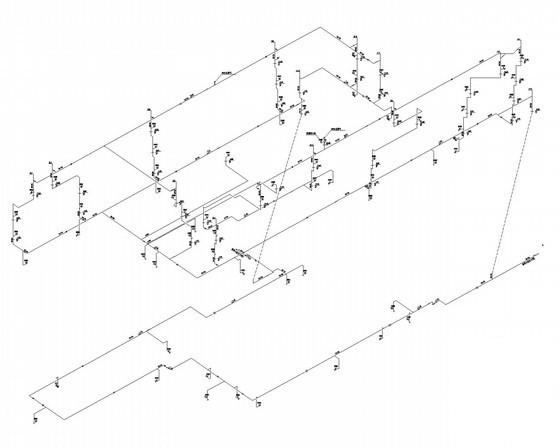

消火栓系统图.

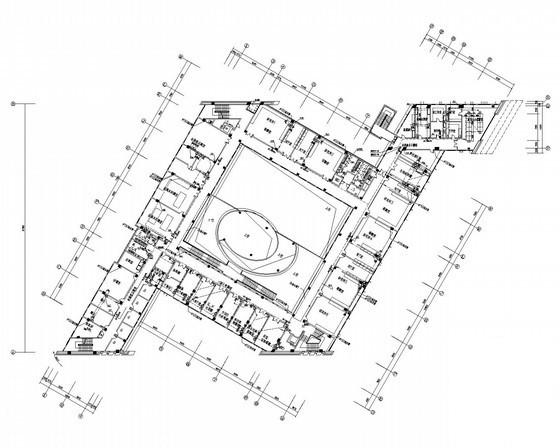

三层平面图

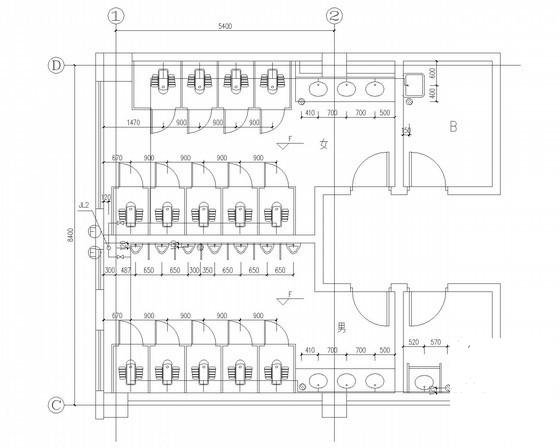

2#卫生间一层给水平面图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 给排水施工图纸 - 1
    给排水施工图纸 - 1
  • 给排水施工图纸 - 2
    给排水施工图纸 - 2
  • 给排水施工图纸 - 3
    给排水施工图纸 - 3
  • 给排水施工图纸 - 4
    给排水施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
