6层职业学院实训大楼电气施工CAD大样图

概况：

该项目位于四川省某职业学院。本子项为实验实训大楼，总建筑面积17797.74m，柴油发电机房面积为：136.01m，架空层面积：314.85m。建筑层数:地上：6层；建筑高度：22.15 m（室外地坪至大屋面结构板的高度），为多层公共建筑。

设计范围：

380/220V配电系统；照明系统；建筑物防雷、接地系统及安全措施；

火灾自动报警及消防联动控制系统；消火栓控制系统；气体灭火系统的联动控制；

电气火灾监控系统；消防电源监控系统；电话、网络系统（综合布线系统）；

有线电视系统；视频监控系统；电铃系统；校园一卡通系统；防盗报警系统。

部分图纸摘录：

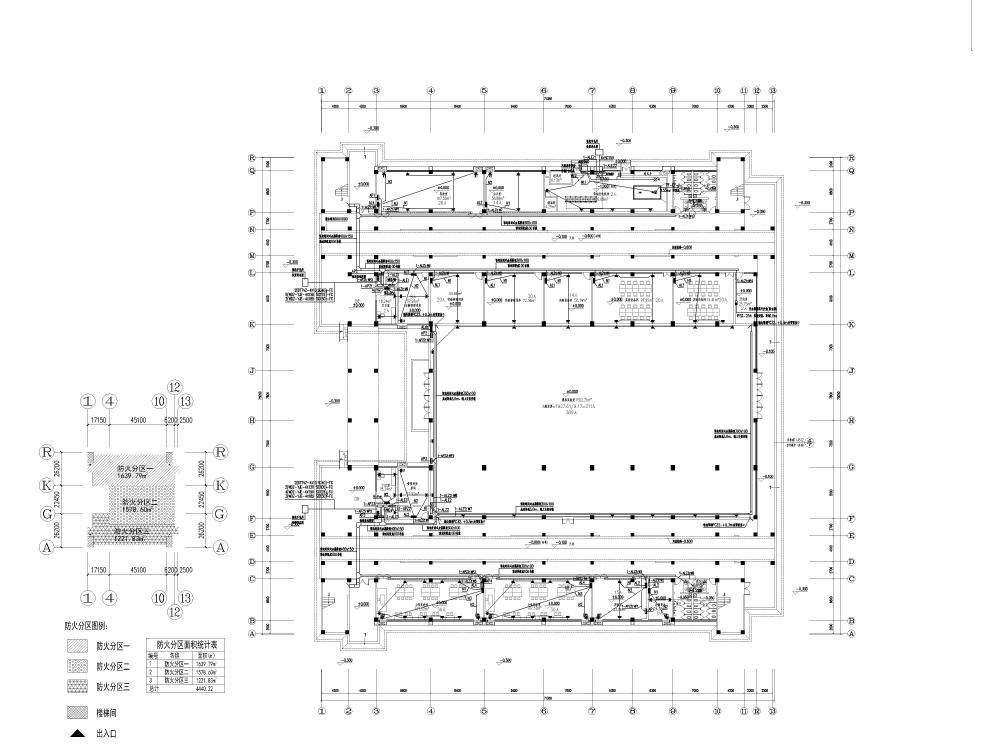

照明平面图

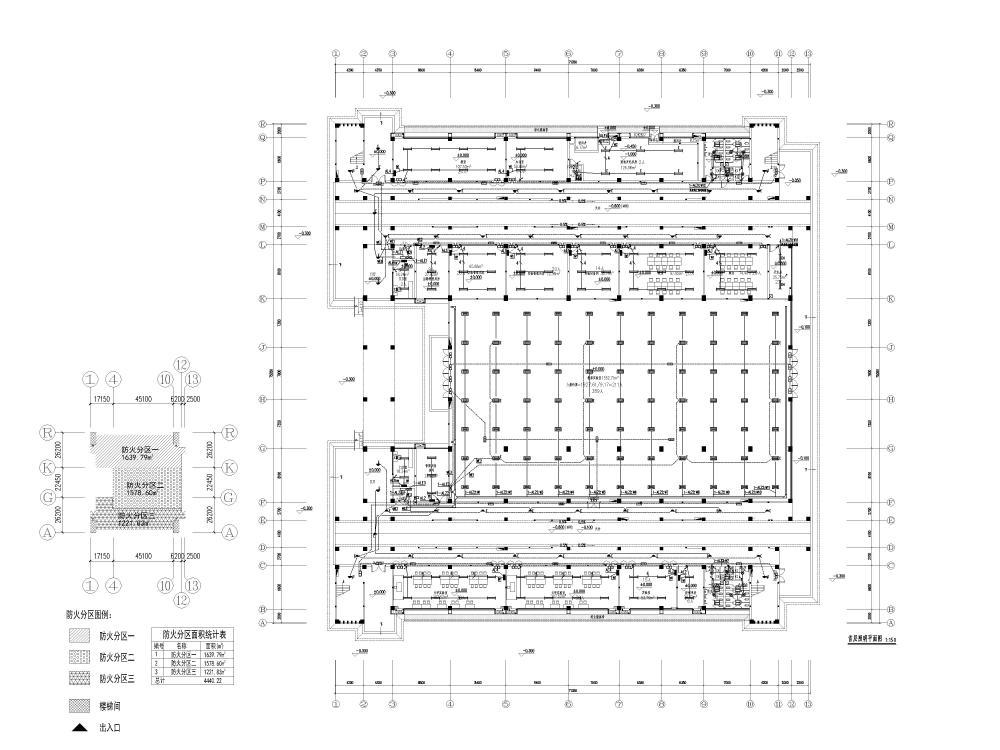

电力平面图

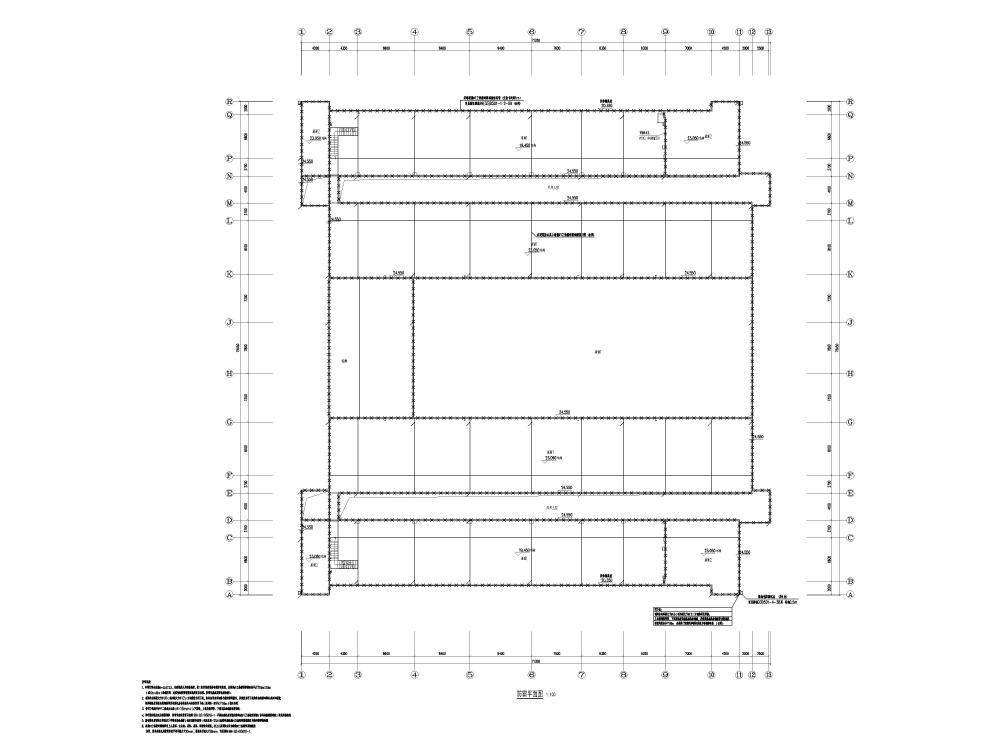

防雷平面图

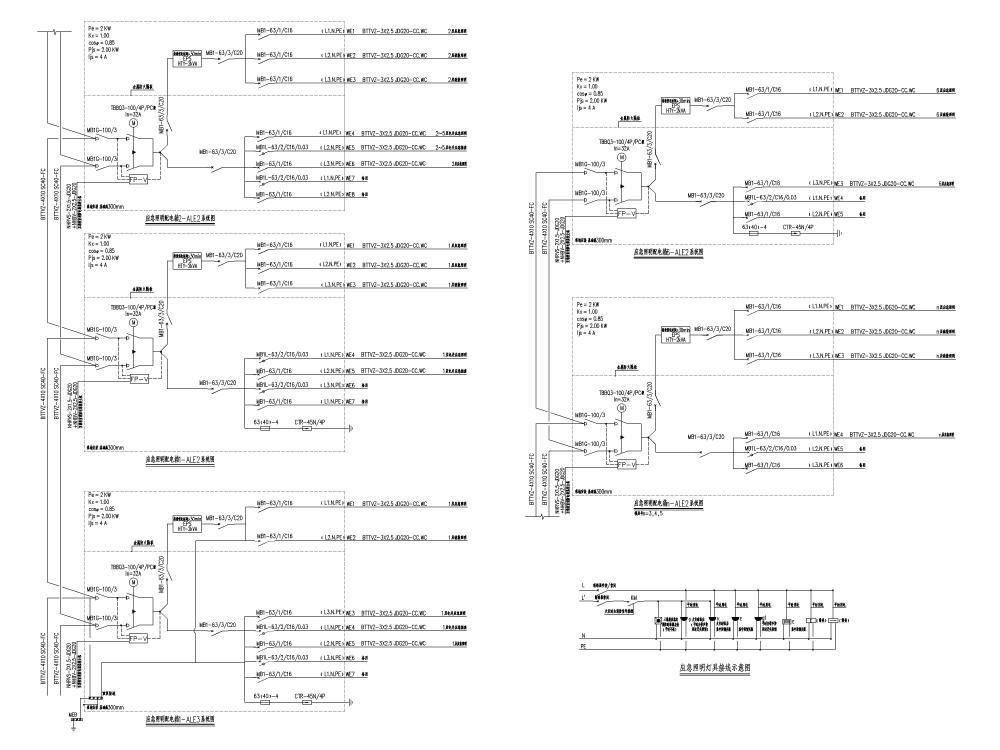

配电箱系统图

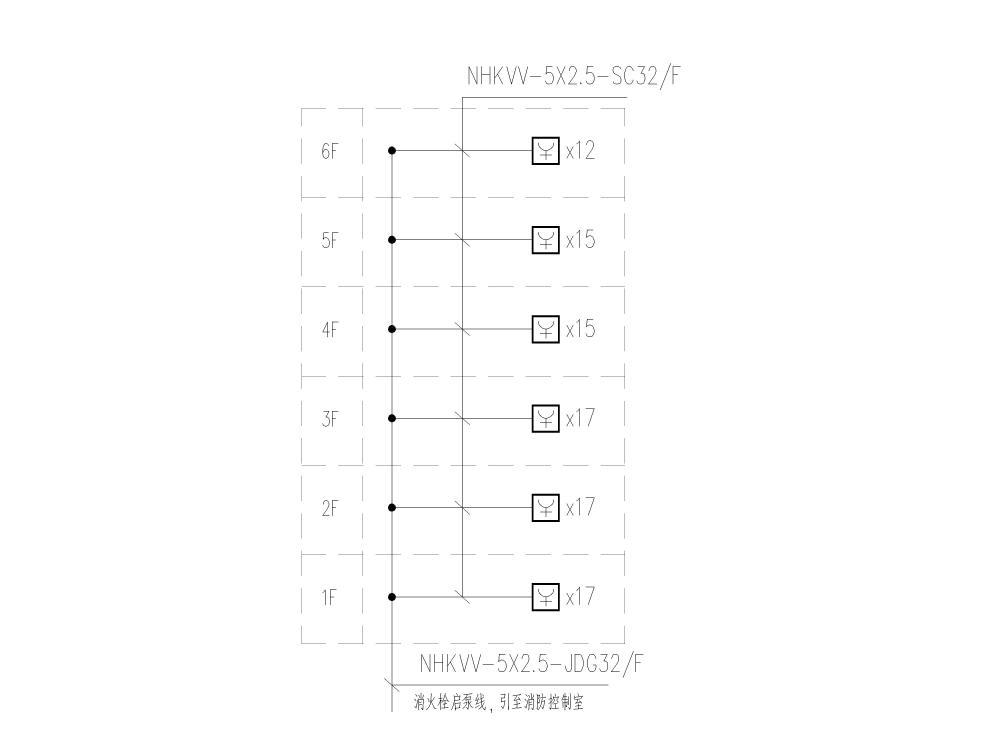

消火栓控制系统图

防盗报警系统图

电铃系统图

视频监控系统图

竖向配电干线系统图

柴油发电机系统图，大样图
