16228平米5层物流仓库给排水消防施工CAD大样图

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:16227.69平方米
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):45
  • 消火栓用水量室内(L/S):30
  • 大样节点:泵房
  • 项目所在地:重庆

附件详情

  • 给排水设计总说明
  • 给排水总平面图
  • 给排水系统图
  • 自喷系统平面图
  • 消防泵房大样图

附件详情

使用功能及组成,由仓库、设备用房、消防控制室等组成。建筑层数共4+1层,建筑高度27米,建筑面积16227.69平方米,设计范围为建筑 用地红线 范围内的给排水及消防给水设计,消防水池二次设计。
,共14张。

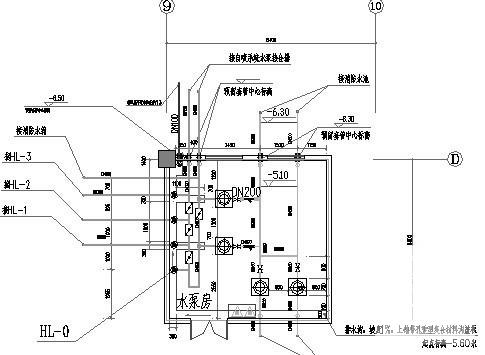

泵房平面图

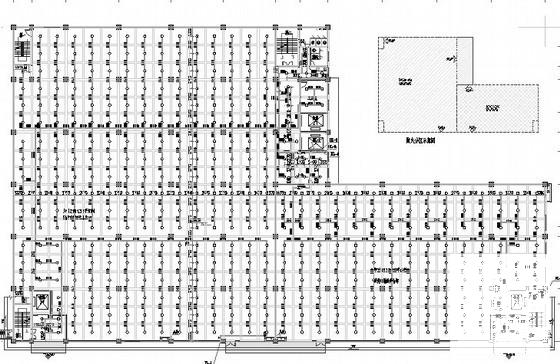

喷淋平面图

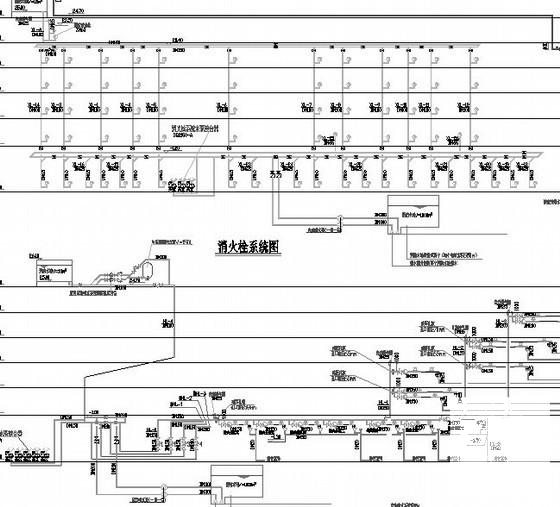

消火栓喷淋系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 物流仓库给排水 - 1
    物流仓库给排水 - 1
  • 物流仓库给排水 - 2
    物流仓库给排水 - 2
  • 物流仓库给排水 - 3
    物流仓库给排水 - 3
  • 物流仓库给排水 - 4
    物流仓库给排水 - 4
以上是部分截图,请下载附件后查看完整高清内容
