9500平米11层住宅楼毕业设计方案(计算书、建筑结构设计CAD图纸)

附件详情

某十一层住宅楼 毕业设计 (含计算书、建筑结构设计图)
该资料为:某十一层住宅楼 毕业设计 (含计算书、建筑结构设计图)
该项目为位于烟大某高校家属区西侧的住宅楼,该住宅为地下一层,地上十一层,地下一层层高2.2米,地上每层层高为2.8米,总高度为33米,其中地下一层为设备用房,地上十一层均为两单元,一梯两户,每户建筑面积约为150平方米,三室两厅两卫,总建筑面积9500平方米。结构安全等级为二级,设计使用年限为50年,抗震等级为二级,防火等级为二级。常年地下水位低于-12米,水质对混凝土无侵蚀作用,土壤最大冻结深度0.50米。该结构抗震设防烈度为7度,场地类别为Ⅱ类,特征周期0.35s。
内容包括:
计算书:
第1章 项目概要及结构选型
第2章 横向结构内力计算
第3章 横向截面设计
第4章 楼梯与楼板设计
共65页。
该资料包含:
建筑设计说明、地下室、首层平面图、标准层、屋顶平面图、立面图、左右立面、剖面图、楼梯详图、结构设计总说明及资料目录、基础结构布置图、1-6层柱平面配筋图、7层以上柱平面配筋图、顶梁配筋图、屋层顶梁配筋图、电梯机房顶梁配筋图、地下室顶板板配筋图、标准顶层板配筋图、屋面板配筋图、电梯机房顶板配筋图、地下室顶板板配筋图、 楼梯详图 共15张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

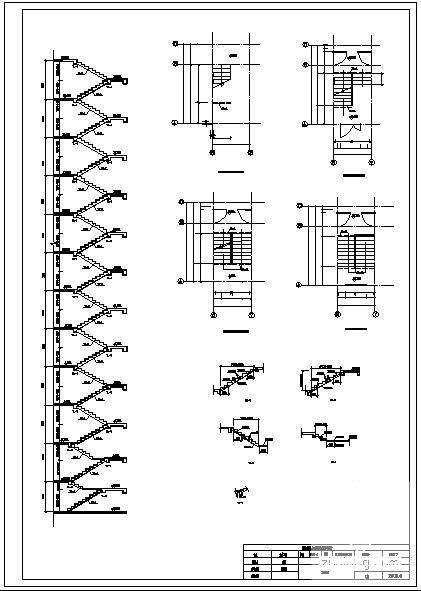

  • 住宅楼建筑结构设计 - 1
    住宅楼建筑结构设计 - 1

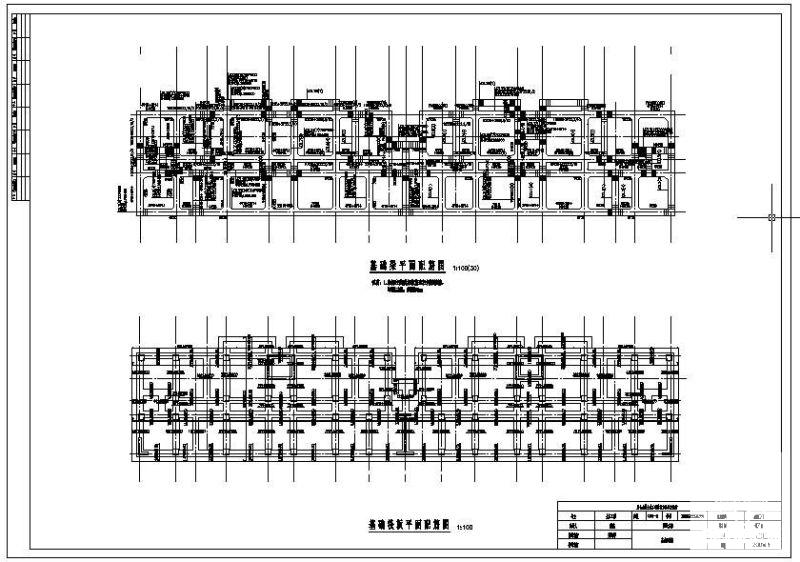

  • 住宅楼建筑结构设计 - 2
    住宅楼建筑结构设计 - 2

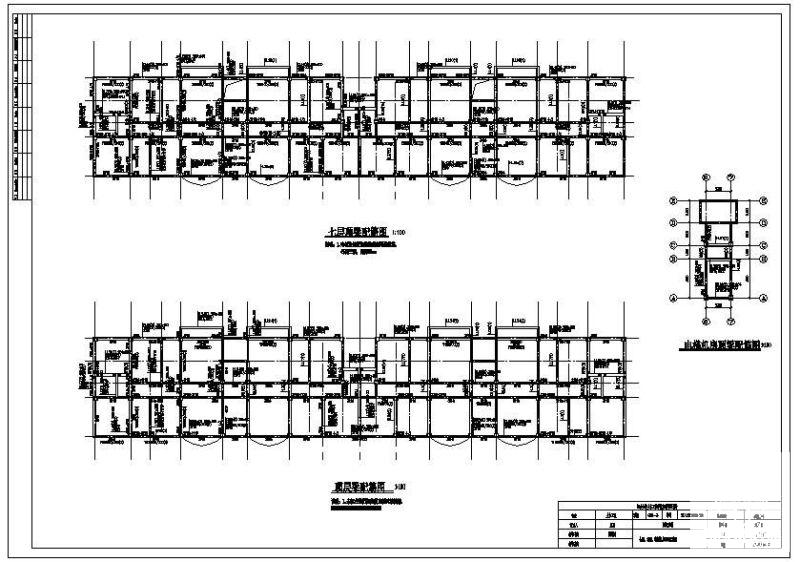

  • 住宅楼建筑结构设计 - 3
    住宅楼建筑结构设计 - 3

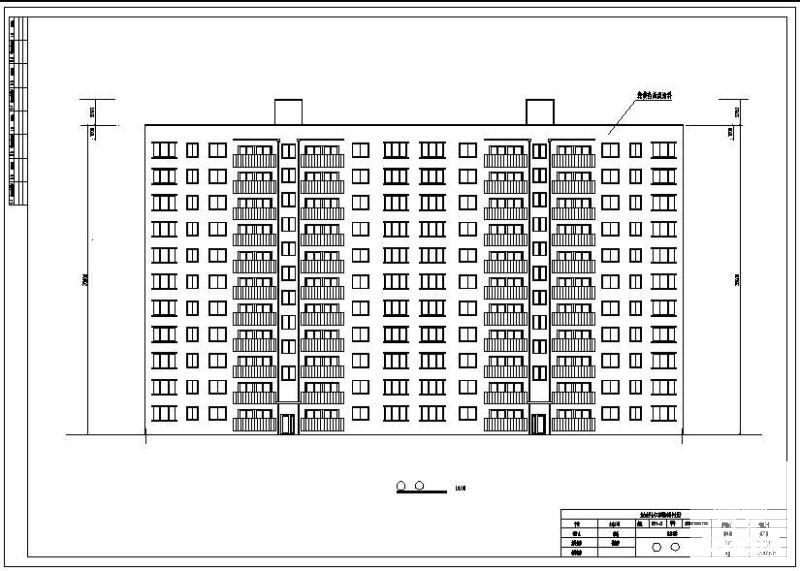

  • 住宅楼建筑结构设计 - 4
    住宅楼建筑结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
