本人行天桥上跨 城市道路 ，天桥跨径17.2m，设计主要包括：1x17.2m简支钢箱梁、两端梯道（宽度为2.0m）、桥墩及附属设施等。
……
拟建人行天桥两端及梯道边线相距约4.50～5.60m均分布有商业及居民建筑物，楼高4～7层，多为砖混结构，基础多为条形基础和独立柱基础，以中风化基岩作持力层。拟建人行天桥设计拟采用桩基础或独立柱基础，设计地面标高与现状地面标高一致，不存在大开挖和高填筑，施工对现有建筑物基础影响小，但人行道上行人较多，施工时应采取有效的防护措施，确保行人按全。
……

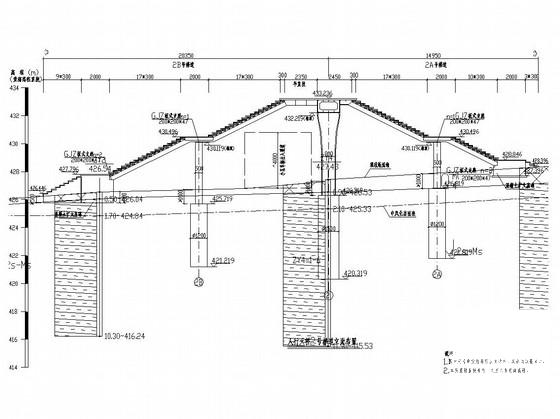

天桥桥面宽3.3m，梁体采用等截面直腹板钢箱梁形式。箱梁梁高0.9m，顶宽3.3m，底宽1.6m。天桥下部为钢筋混凝土花瓶墩，顺桥向厚0.65m。横桥向花瓶墩顶宽1.6m，在墩顶2.4m范围内通过圆弧渐变到0.8m，其余位置保持0.8m不变。桥墩基础为机械钻孔桩，桩基直径1.5m。该项目所有桩基础均按机械钻孔成桩进行设计。
上部钢结构施工顺序为：
1）吊装主线天桥钢箱梁，并现场拼装焊接；
2）吊装钢梯道梁并与天桥钢箱梁焊接；

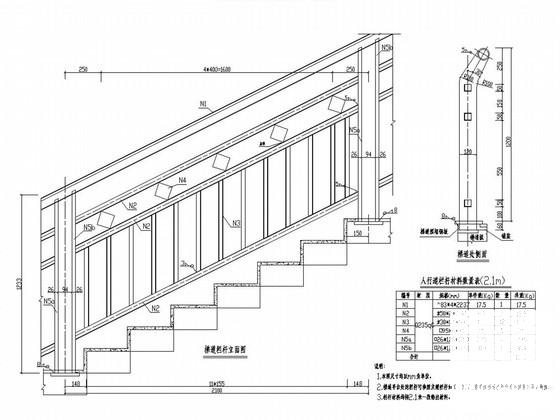

3）施工桥面铺装及栏杆外部装饰等。
……
共39张，。
