大学人行天桥施工图纸设计cad

附件详情

一、 设计概况 此桥为**大学新旧校区之间架立的人行天桥，这座人行天桥为钢箱梁π式钢架桥，为适应受力需求和满足美观要求，刚架梁的上、下轮廓线均采用二次抛物线型。 二、 技术标准 1、设计荷载：人群荷载4kN/m2，。 2、桥 宽：净3.5米
3、桥下净空：机动车道为6米。
四、设计要点

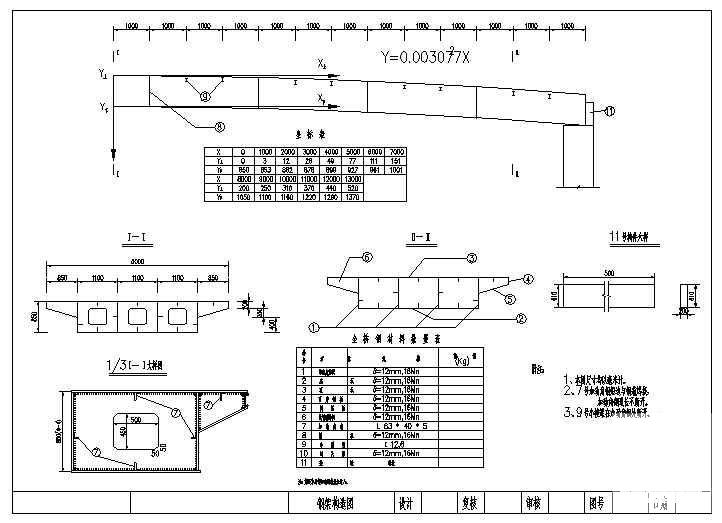

1、π式钢架为等截面闭合钢箱梁形式，用16Mn钢板焊接成型，加劲角钢和型钢用A3钢，钢架梁外露面焊接后应涂以银灰色油漆。
2、人行梯道为1：2坡道，梯道均为二跑，平台以下采用25＃钢筋混凝土机构，平台以上为钢结构以减轻自重和便于安装，平台由宽度为60cm的25＃钢筋混凝土墙支撑。
3、主桥基础为桩基础，梯道基础为扩大浅基础。
4、全桥灯柱以及栏杆均采用仿古式构造。
共有图纸14张
