世博会瑞士馆钢结构施工CAD图纸(13张)

  • 建筑类别:文化
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:5年
  • 建筑设计结构形式:钢结构
  • 参考图纸:13张

附件详情

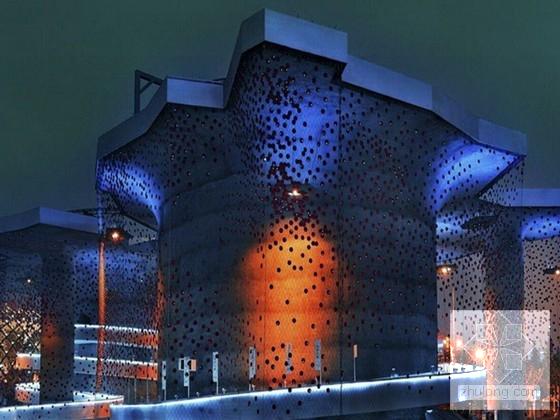

本图纸为世博会的瑞士馆结构施工图,主体结构由两个承重的大小圆柱组成。构件的连接方式均为刚接。
该资料包含:屋面结构平面图、柱立面详图、筒体立面展开图、支撑筒 平面布置图 、坡道结构平面图、大样详图等共13张图纸。

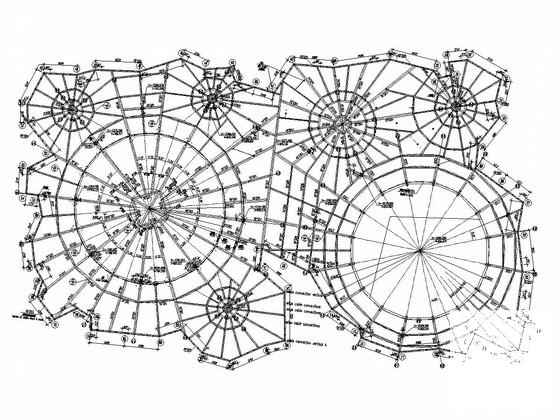

屋面结构平面图

坡道结构平面图

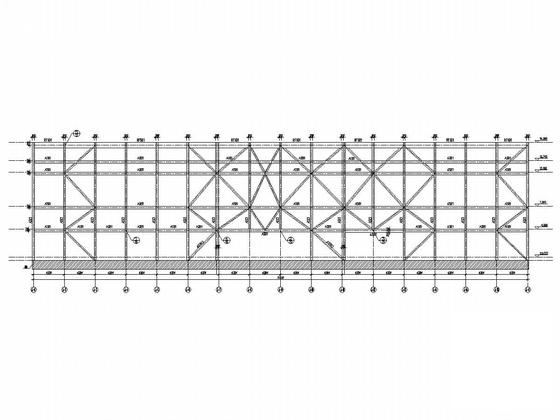

筒体立面展开图

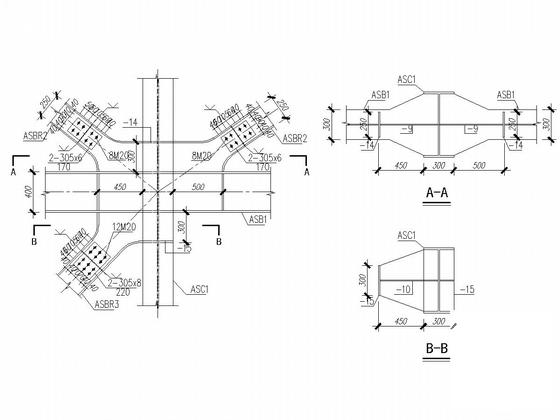

ASBR2,ASBR3与框架连接节点

坡道展开图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢结构结构施工图纸 - 1
    钢结构结构施工图纸 - 1
  • 钢结构结构施工图纸 - 2
    钢结构结构施工图纸 - 2
  • 钢结构结构施工图纸 - 3
    钢结构结构施工图纸 - 3
  • 钢结构结构施工图纸 - 4
    钢结构结构施工图纸 - 4
  • 钢结构结构施工图纸 - 5
    钢结构结构施工图纸 - 5
  • 钢结构结构施工图纸 - 6
    钢结构结构施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
