2层国家“雪炭工程”体育馆建筑结构施工CAD图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:网架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:42张
  • 设计年代:近代
该项目是体育馆“雪炭工程”项目,该项目位于安徽省,项目东西长55.8米,南北宽43.8米,占地面积2465平方米,建筑面积3522平方米,可以容纳2080个座位。地上2层(球场部分一层),建筑设计结构形式为框架结构,屋盖采用钢网架结构,抗震设防烈度:6度,基础形式为桩基础,基础设计等级为乙级,该资料网架投影面积 2331平方米。
混凝土该资料包含:结构设计总说明,桩平面布置图,桩承台平面布置图,基础梁配筋图,基础顶~看台柱 平面布置图 ,看台梁配筋图,看台板配筋图, 楼梯详图 ,共计13张图。
钢结构该资料包含:钢网架(网壳) 结构设计说明 ,MJ布置图,网架平面图,网架侧面图,屋面檩条布置图,马道布置图,安装图,网架总装图,网架上、下弦总装图,网架材料表,网架球详图,共计18张图。
建筑图包括: 建筑施工 设计说明,平面图,立面图,剖面图,各种详图等共计11张图。
分享投稿时间:近几年5月。

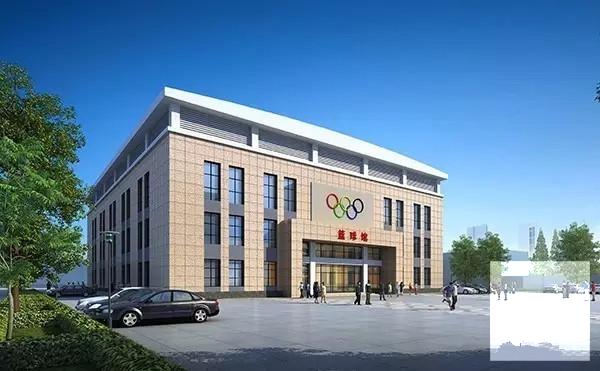

效果图
立面图

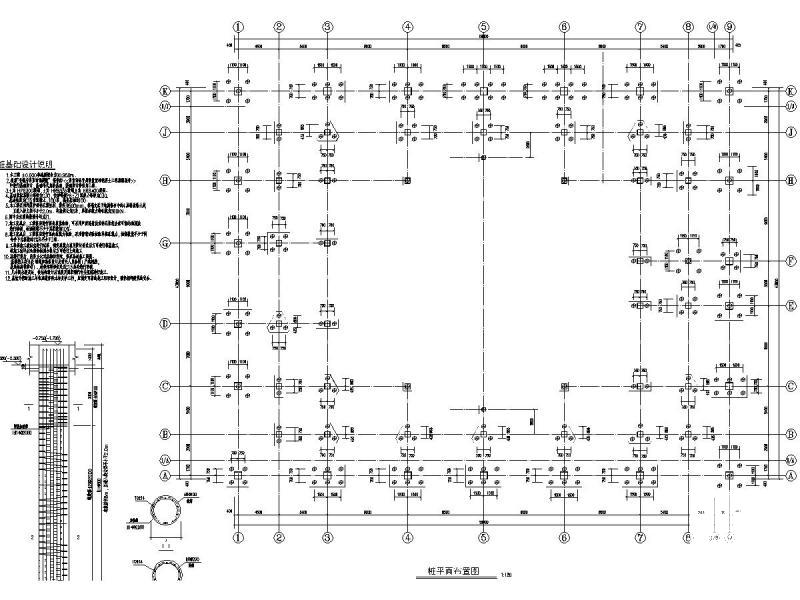

桩平面布置图

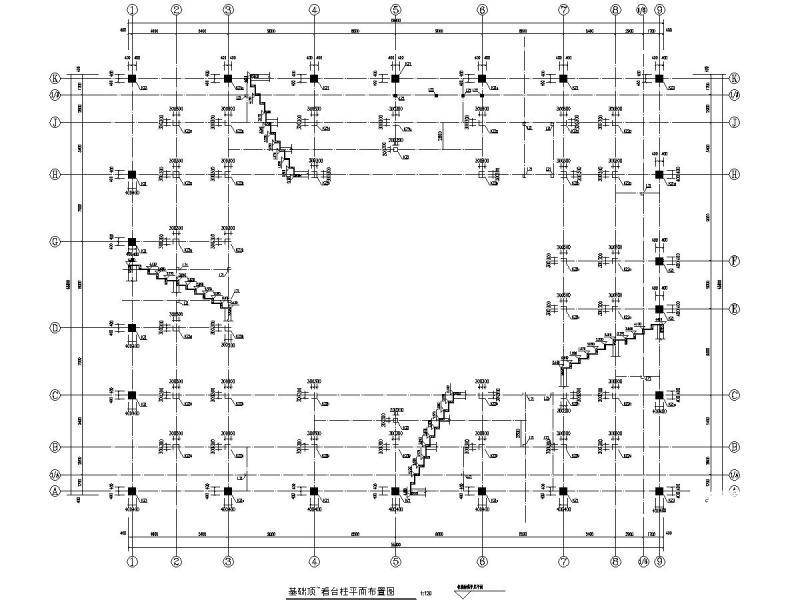

基础顶~看台柱平面布置图

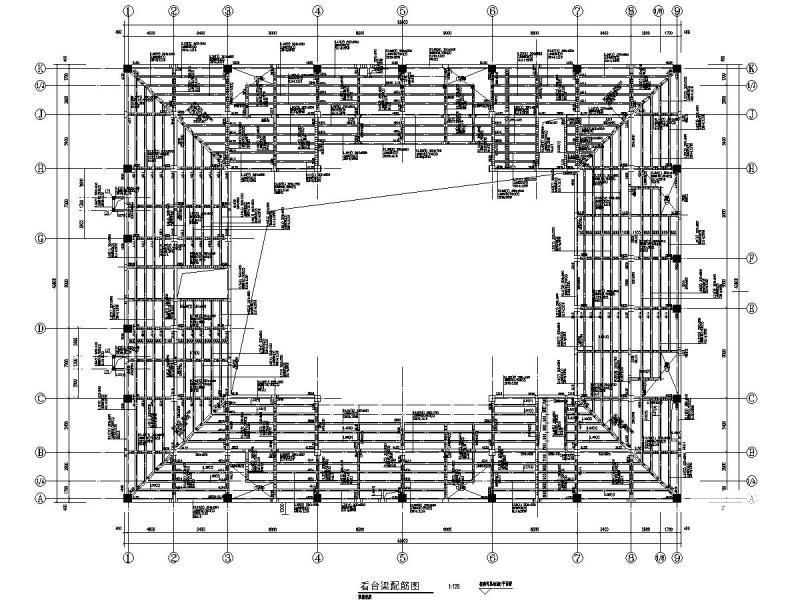

看台梁配筋图
看台板配筋图
网架平面图
马道布置图
网架腹杆总装图
一层看台平面图
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 建筑结构工程 - 1
    建筑结构工程 - 1
  • 建筑结构工程 - 2
    建筑结构工程 - 2
  • 建筑结构工程 - 3
    建筑结构工程 - 3
  • 建筑结构工程 - 4
    建筑结构工程 - 4
  • 建筑结构工程 - 5
    建筑结构工程 - 5
  • 建筑结构工程 - 6
    建筑结构工程 - 6
  • 建筑结构工程 - 7
    建筑结构工程 - 7
  • 建筑结构工程 - 8
    建筑结构工程 - 8
以上是部分截图,请下载附件后查看完整高清内容
