30吨大吨位单层钢结构厂房结构施工CAD图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,桁架
- 基础形式 ：独立基础
- 参考图纸：33张
- 设计年代：近代
附件详情
较为完整的一套钢结构厂房的结构施工图。
全套图纸30张，包括屋面结构布置图、吊车梁
平面布置图
、屋面檩条布置图、墙面结构布置图以及各种节点和细部详图等。
连接节点

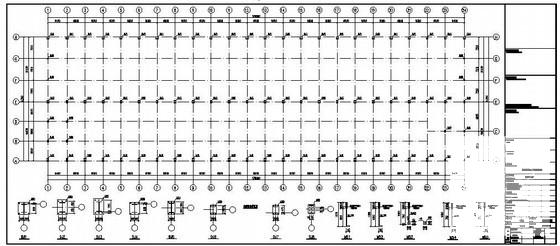

檩条布置图

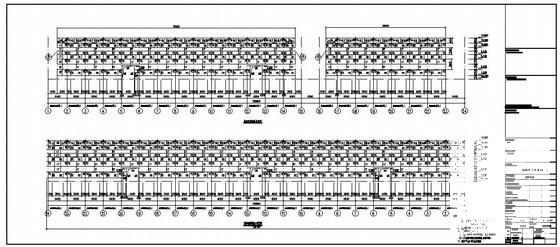

墙面结构布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
单层厂房钢结构施工 - 1 -
单层厂房钢结构施工 - 2 -
单层厂房钢结构施工 - 3 -
单层厂房钢结构施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.54 MB
- 收藏次数：0
-
文件名称：
附件-995887887568559086055.rar
