知名大学2层体育场看台结构施工CAD图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构, 钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:桁架
  • 基础形式 :独立基础, 筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目是北京地区211、985大学体育场看台项目,地上二层,局部地下一层,室外地面至主要屋面板板顶9.650米,框架结构,其中主席台顶棚部分采用钢结构雨棚。武术房采用筏板基础,其他为柱下独立基础,基础设计等级为丙级,抗震设防烈度为8度。
该资料包含:结构设计总说明,钢 结构设计说明 ,基础平面布置图,墙柱平面布置图,柱 平面布置图 ,顶梁、板配筋图,看台梁、板布置平面图,室外 楼梯详图 ,看台雨棚桁架布置图,看台雨棚檩条布置图,HJ结构图,看台剖面图,共计28张图。
分享投稿时间:近几年5月。

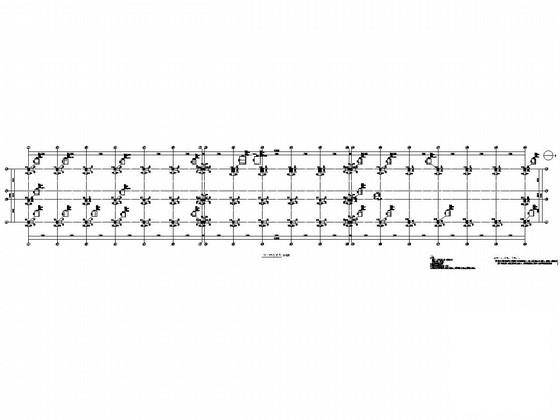

柱平面布置图

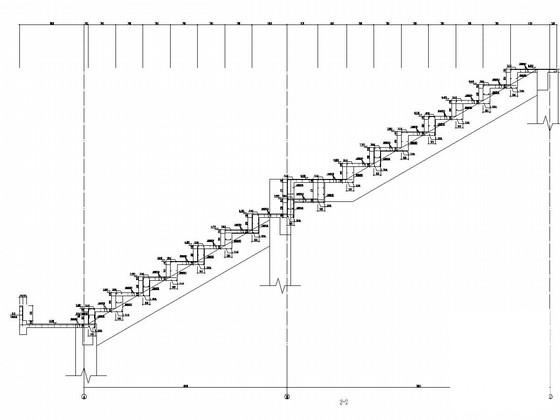

看台2-2剖面

看台板布置平面图

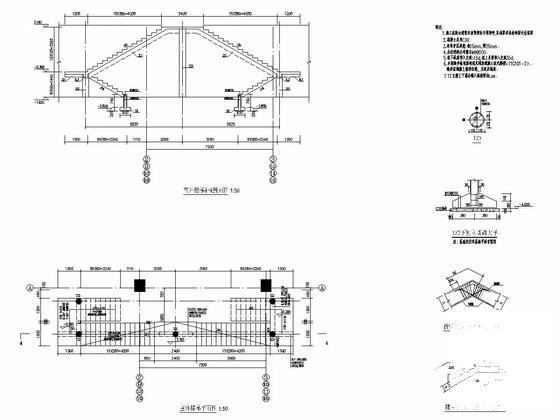

室外楼梯详图

HJ结构图

看台雨棚檩条布置图

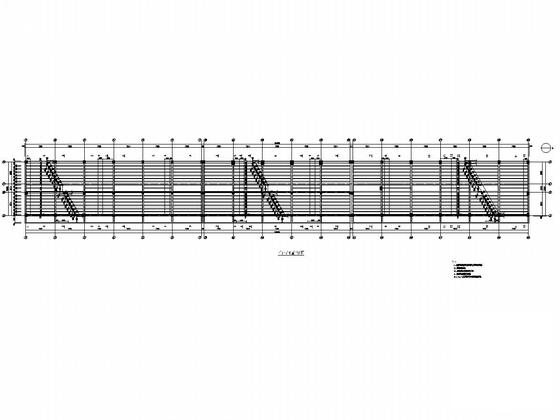

看台梁布置平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 体育场看台结构 - 1
    体育场看台结构 - 1
  • 体育场看台结构 - 2
    体育场看台结构 - 2
  • 体育场看台结构 - 3
    体育场看台结构 - 3
  • 体育场看台结构 - 4
    体育场看台结构 - 4
  • 体育场看台结构 - 5
    体育场看台结构 - 5
  • 体育场看台结构 - 6
    体育场看台结构 - 6
  • 体育场看台结构 - 7
    体育场看台结构 - 7
以上是部分截图,请下载附件后查看完整高清内容
