3层框架剪力墙结构大学体育馆与看台结构施工CAD图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,框架剪力墙
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:20张

附件详情

该附件为江苏某大学新校区的体育馆与看台,地上三层,为全现浇钢筋混凝土框架-剪力墙结构,看台为框架结构,基础为柱下独立基础,6度设防。
该资料包含: 结构设计说明 、柱平面图、结构平面图、梁配筋图、板配筋图、 楼梯详图 等共20张图。


三层板结构平面图

局部屋顶层梁配筋图

基础 平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

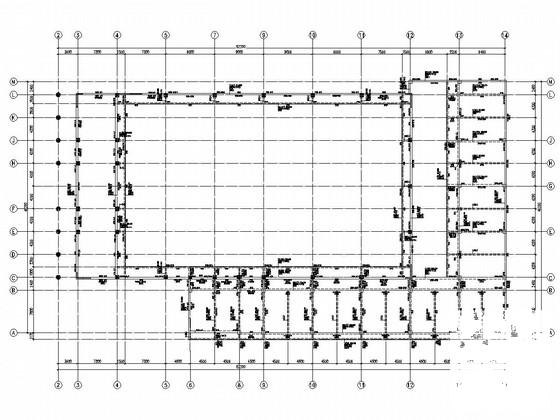

  • 框架剪力墙结构施工 - 1
    框架剪力墙结构施工 - 1

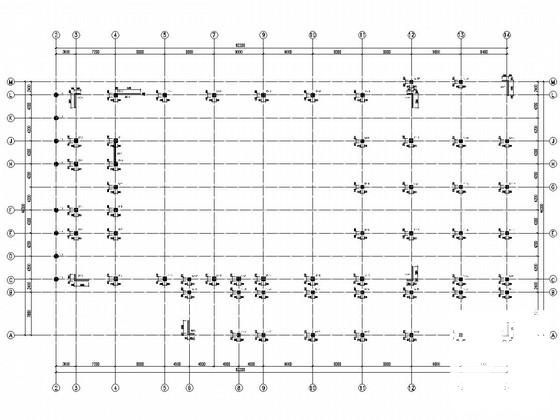

  • 框架剪力墙结构施工 - 2
    框架剪力墙结构施工 - 2

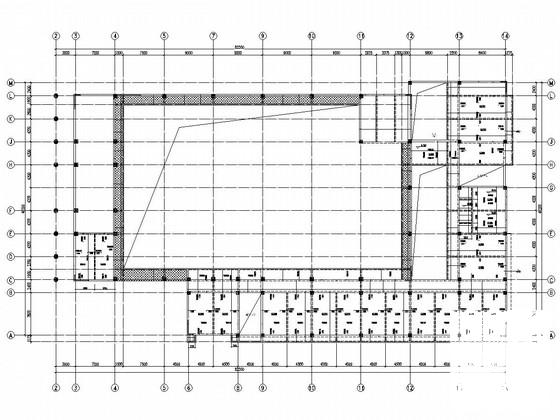

  • 框架剪力墙结构施工 - 3
    框架剪力墙结构施工 - 3

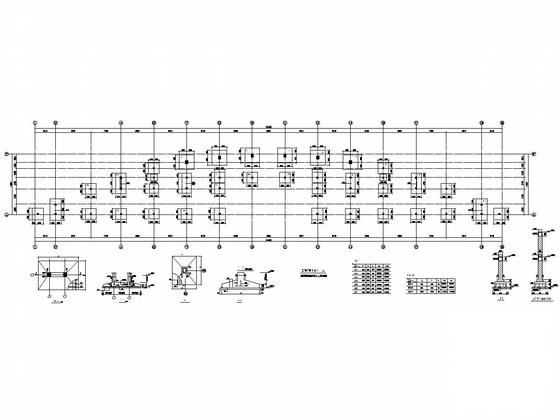

  • 框架剪力墙结构施工 - 4
    框架剪力墙结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
