6745平米18层带两层底商框剪结构住宅楼建筑结构全套CAD施工大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:其他
  • 参考图纸:75张
  • 设计年代:近代

附件详情

该项目为18层住宅楼,上部16层为住宅,底下2层为商铺,采用框架剪力墙结构体系,建筑设计面积:6745.67平方米,采用机械钻孔嵌岩灌注桩,基础设计等级为乙级,抗震设防烈度为抗震设防烈度小于6度,设计按6度抗震设计。
结构专业该资料包含:结构设计总说明,钻孔灌注桩设计说明,承台配筋图,桩位平面布置图,承台地梁平面布置图,竖向构件 平面布置图 ,竖向构件详图,梁平法施工图,结构平面布置配筋图,节点大样图, 楼梯详图 ,共计46张图。

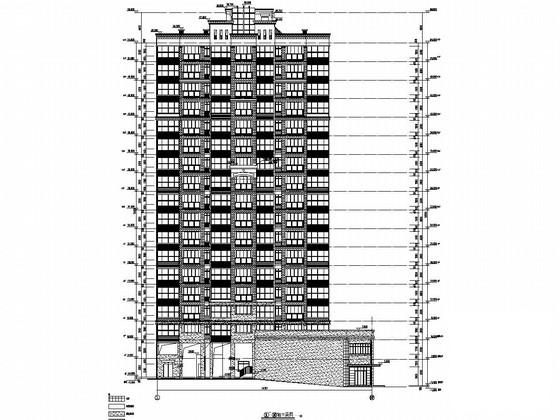

建筑专业该资料包含:施工设计说明,平面图,立面图,剖面图,门窗表,门窗大样图,卫生间大样图,节点大样图,节点大样,共计29张图。
分享投稿时间:近几年11月。

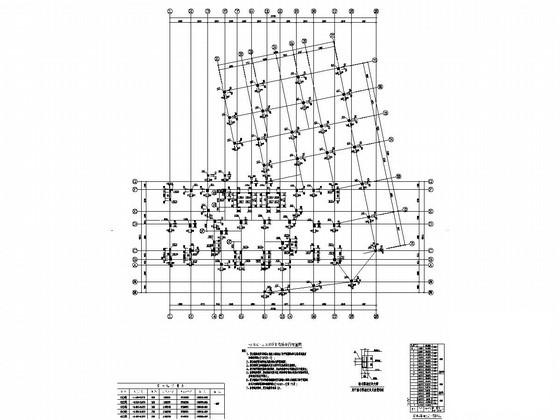

桩位平面布置图

-0.030~5.970竖向构件平面布置图

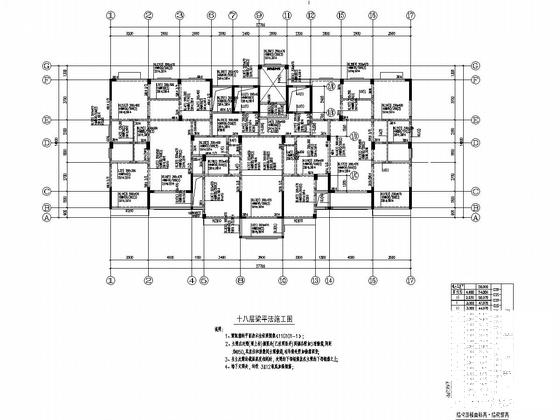

十八层梁平法施工图

节点大样图

一层平面图

节点大样四

六、八、十、十四层结构平面布置配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 底框结构住宅楼 - 1
    底框结构住宅楼 - 1
  • 底框结构住宅楼 - 2
    底框结构住宅楼 - 2
  • 底框结构住宅楼 - 3
    底框结构住宅楼 - 3
  • 底框结构住宅楼 - 4
    底框结构住宅楼 - 4
  • 底框结构住宅楼 - 5
    底框结构住宅楼 - 5
  • 底框结构住宅楼 - 6
    底框结构住宅楼 - 6
  • 底框结构住宅楼 - 7
    底框结构住宅楼 - 7
  • 底框结构住宅楼 - 8
    底框结构住宅楼 - 8
以上是部分截图,请下载附件后查看完整高清内容
