地上15层剪力墙结构住宅楼结构CAD施工图纸

附件详情

该项目是剪力墙结构住宅项目，地上15层，地下一层设备用房，一、二层为商业网点，三~十五层为住宅，基础采用平板式筏板基础，抗震设防烈度为7度，地下室顶板作为上部结构的嵌固部位。

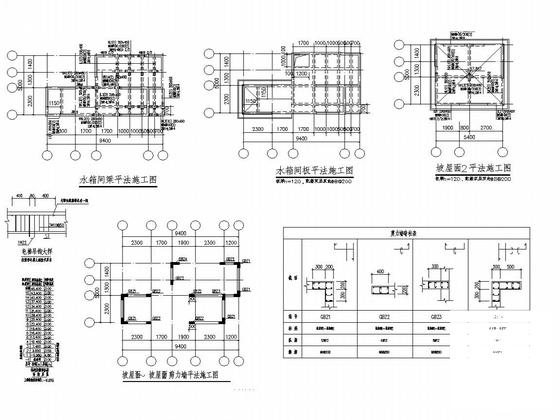

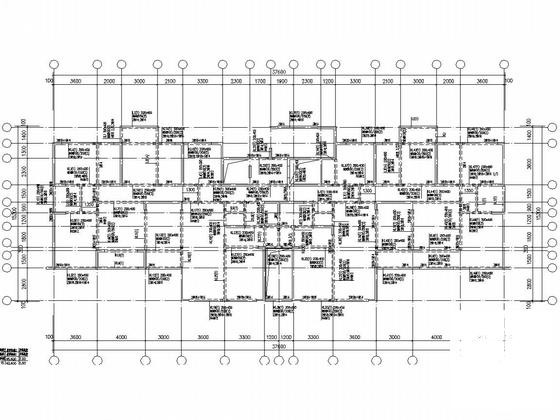

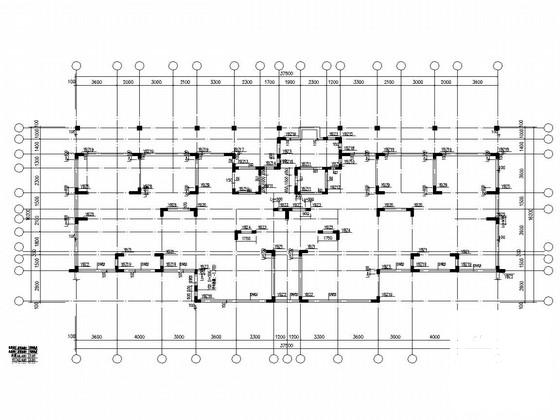

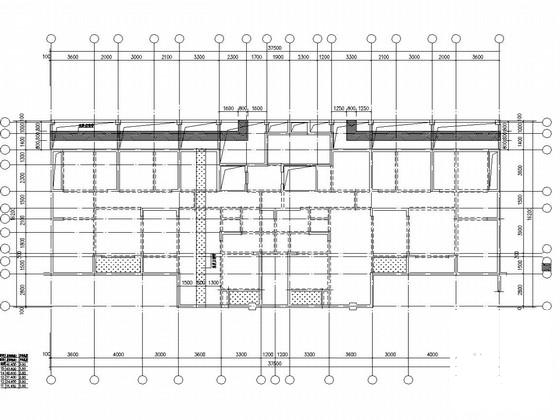

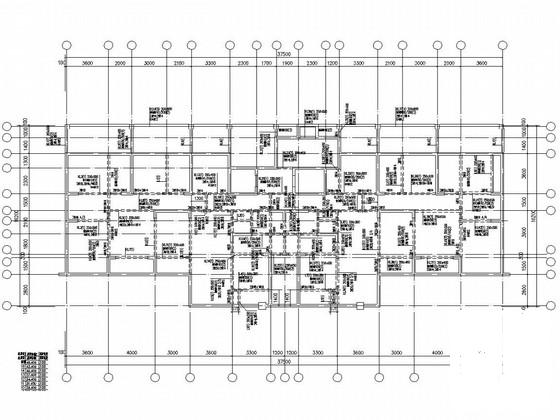

包括：结构设计总说明，基础平法施工图，剪力墙平法施工图，剪力墙墙柱表，梁平法施工图，板平法施工图，闷顶梁平法施工图，闷顶板平法施工图， 楼梯详图 ， 节点详图 等共计28张图。
。
