[33层剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:40张
  • 设计年代:近代

附件详情

该项目为重庆某住宅楼,地下一层,地上33层,建筑物高度为96米,采用现浇钢筋混凝土剪力墙结构,基础为平板式筏型基础,7度设防。
该资料包含: 结构设计说明 、筏板基础 平面布置图 、墙柱施工图、剪力墙柱表、板施工图、梁平法施工图、大样详图等共40张图纸。

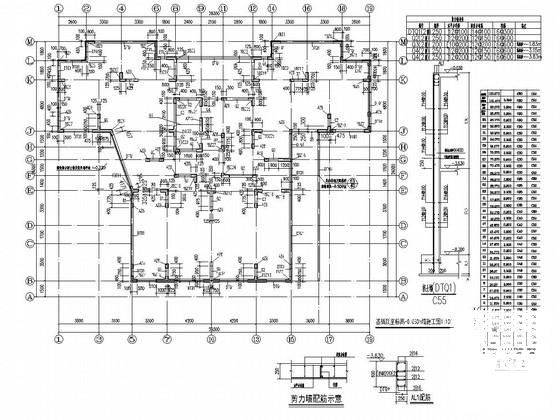

基础顶至标高-0.030m墙施工图

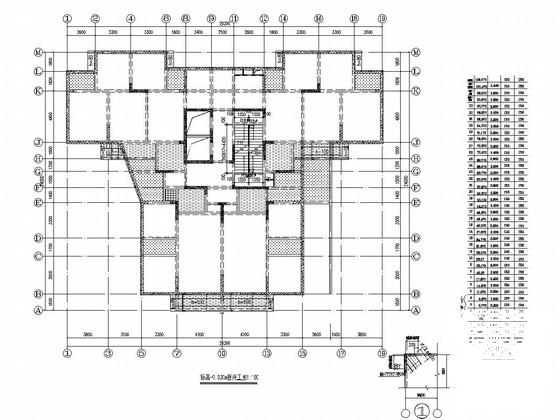

标高-0.030m板施工图

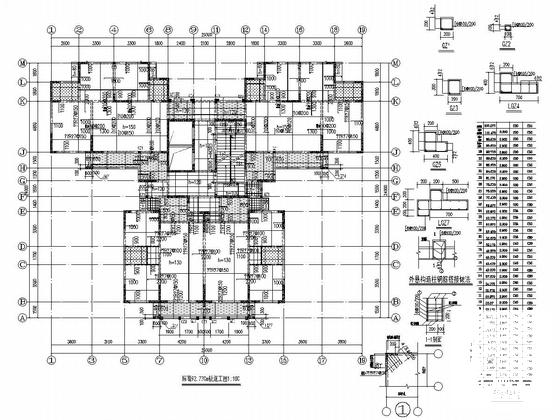

标高92.770m板施工图

标高14.470m至标高37.670m梁平法施工图

标高-0.030m至标高11.570m柱施工图

标高-0.030m至标高11.570m剪力墙柱表一

大样详图(一)

标高95.670m至标高98.570m柱施工图

标高-3.830m梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • [33层剪力墙结构住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • [33层剪力墙结构住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • [33层剪力墙结构住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • [33层剪力墙结构住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • [33层剪力墙结构住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • [33层剪力墙结构住宅楼结构施工CAD图纸 - 6
    第 6 张图
  • [33层剪力墙结构住宅楼结构施工CAD图纸 - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
