3层地下室基础及墙柱布置CAD施工大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地下层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：条形基础, 独立基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：3张
- 设计年代：近代
附件详情
该项目是某高层地下室项目，3层，框架结构，本该资料包含：
结构设计说明
，基础及底板布置图，地下室墙柱
平面布置图
，地下室墙柱大样图共计3张图。
墙柱布置图
墙柱大样图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

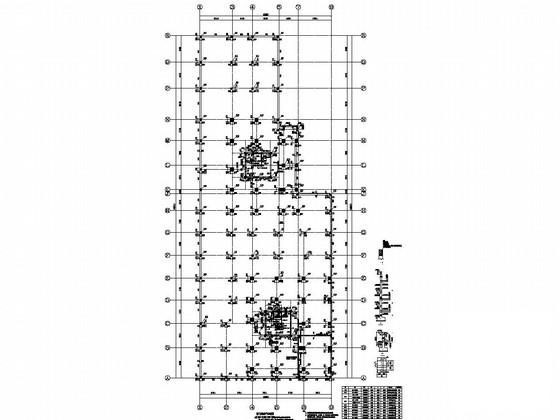

地下室基础布置 - 1 -

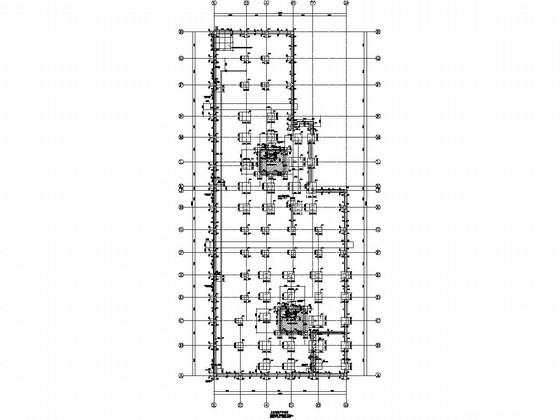

地下室基础布置 - 2 -

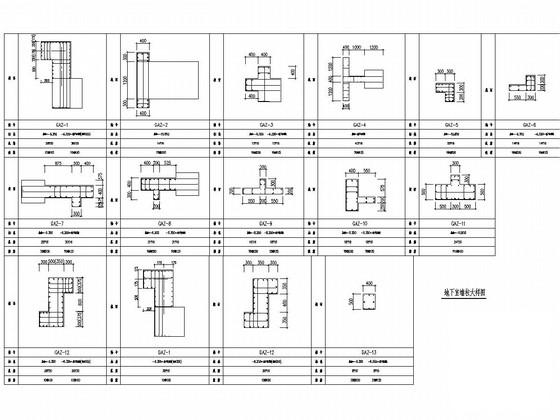

地下室基础布置 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.88 MB
- 收藏次数：0
-
文件名称：
附件-995888585998855767979.rar
